钢弹簧浮置板道床“钢筋笼轨排法”施工工艺工法

2021年3月28日00:00:12施工方案评论1,491

1 前言

1.1 工艺工法概况文章源自轨魅网-https://www.guimei8.com/6274.html

“钢筋笼轨排法”施工,可明显提高传统“散铺法”浮置板施工进度,传统散铺法浮置板施工进度为6~8m/班,“钢筋笼轨排法”可提高至平均50m/班。文章源自轨魅网-https://www.guimei8.com/6274.html

1.2 工艺原理文章源自轨魅网-https://www.guimei8.com/6274.html

基地轨组装“钢筋笼轨排”,龙门吊铺设就位,现场浇筑混凝土道床。文章源自轨魅网-https://www.guimei8.com/6274.html

2 工艺工法特点文章源自轨魅网-https://www.guimei8.com/6274.html

2.1实现了浮置板钢筋笼轨排拼装、基底混凝土施工、轨道板混凝土浇筑三大工序平行作业。加快了施工进度,提高了施工工效,节约了工程成本。文章源自轨魅网-https://www.guimei8.com/6274.html

2.2保证了普通道床和浮置板道床的不间断施工,为地铁铺轨工程施工组织设计的优化提供了基础。文章源自轨魅网-https://www.guimei8.com/6274.html

2.3专用机具投入少,施工简捷、方便,能满足轨道施工要求。文章源自轨魅网-https://www.guimei8.com/6274.html

2.4克服了隧道内施工场地小、施工作业面狭窄、钢筋绑扎困难等施工难题,减轻了作业的劳动强度。文章源自轨魅网-https://www.guimei8.com/6274.html

2.5钢筋笼基地绑扎实现了工厂化施工。文章源自轨魅网-https://www.guimei8.com/6274.html

3 适用范围

本工艺工法适用于城市轨道交通钢弹簧浮置板轨道施工。文章源自轨魅网-https://www.guimei8.com/6274.html

4 主要引用标准

《地下铁道工程施工及验收规范》(GB50299-1999)文章源自轨魅网-https://www.guimei8.com/6274.html

《城市轨道交通工程测量规范》(GB50308-2008)文章源自轨魅网-https://www.guimei8.com/6274.html

《铁路轨道工程施工质量验收标准》(TB10413-2003)文章源自轨魅网-https://www.guimei8.com/6274.html

《铁路混凝土工程施工技术指南》(铁建设[2010]241号)文章源自轨魅网-https://www.guimei8.com/6274.html

《铁路混凝土工程施工质量验收标准》(TB10424-2010)文章源自轨魅网-https://www.guimei8.com/6274.html

5 施工方法

浮置板轨道“钢筋笼轨排法”施工,是在铺轨基地进行浮置板钢筋笼轨排拼装,通过铺轨基地龙门吊吊装下洞,由轨道车运输轨排至施工作业面,利用洞内铺轨门吊将“钢筋笼轨排”吊运至已施工完成的浮置板基底面,再进行钢筋笼的就位、轨道几何尺寸的调整、混凝土的浇筑等作业。文章源自轨魅网-https://www.guimei8.com/6274.html

6 工艺流程及操作要点

6.1施工工艺流程文章源自轨魅网-https://www.guimei8.com/6274.html

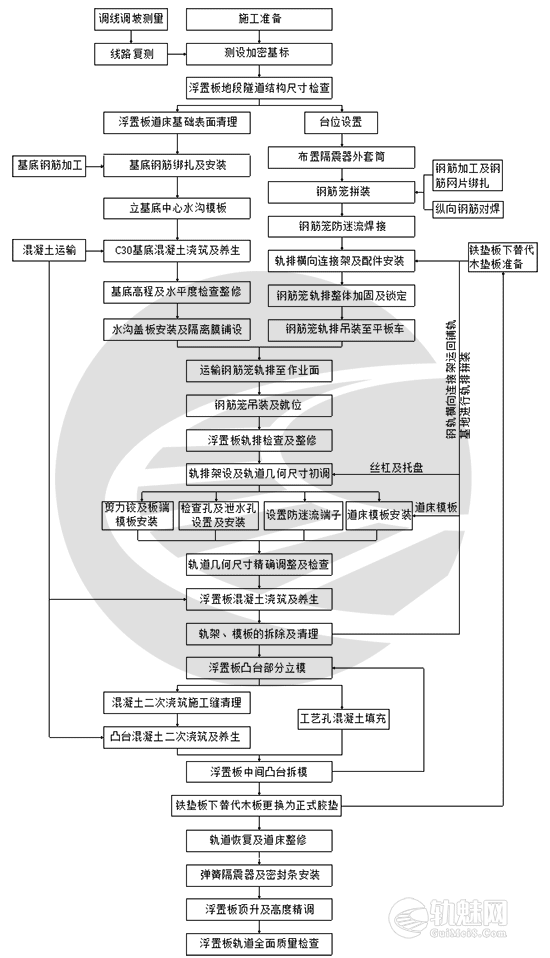

浮置板“钢筋笼轨排法”施工工艺流程见图1。文章源自轨魅网-https://www.guimei8.com/6274.html

钢弹簧浮置板道床“钢筋笼轨排法”施工工艺工法

图1 “钢筋笼轨排法”施工工艺流程图

6.2 操作要点文章源自轨魅网-https://www.guimei8.com/6274.html

6.2.1 测量放线及结构尺寸偏差检查文章源自轨魅网-https://www.guimei8.com/6274.html

1 调线调坡测量文章源自轨魅网-https://www.guimei8.com/6274.html

因车站、隧道土建施工误差及结构不均匀沉降等综合原因,造成设计线路中线同实际存在差异,为确保轨道满足列车运行限界要求,由设计院对线路的平面位置及高程进行调整设计,并按规定设置线路控制基标。文章源自轨魅网-https://www.guimei8.com/6274.html

2 控制基标复测及基标加密文章源自轨魅网-https://www.guimei8.com/6274.html

控制基标复测完毕后进行施工基标加密,加密基标每5m设置一处,测量误差满足规范要求。对现场施工测量的伸缩缝位置、基底高程控制线、轨顶高程控制线、线路中心线等不同的桩(线)位进行标识。文章源自轨魅网-https://www.guimei8.com/6274.html

3 浮置板地段隧道结构尺寸偏差检查文章源自轨魅网-https://www.guimei8.com/6274.html

根据测设的施工基标点,检查铺设浮置板地段的实测轨道高度同设计轨道高度、线路设计中心线同实测轨道中心线的偏差是否满足浮置板轨道设计的需要,偏差超限时,将测量数据反馈至设计单位。文章源自轨魅网-https://www.guimei8.com/6274.html

6.2.2  浮置板基底施工文章源自轨魅网-https://www.guimei8.com/6274.html

1 基底清理文章源自轨魅网-https://www.guimei8.com/6274.html

对隧道基底面的垃圾、泥浆、杂物等进行清理。文章源自轨魅网-https://www.guimei8.com/6274.html

2 基底钢筋绑扎文章源自轨魅网-https://www.guimei8.com/6274.html

基底钢筋按设计图由人工在现场进行绑扎。文章源自轨魅网-https://www.guimei8.com/6274.html

由于曲线地段浮置板基底面倾斜,同断面上浮置板基底顶面始终与左右股轨顶面的横向连线平行,浮置板基础中心与轨道中心产生偏心。曲线地段施工时,基底钢筋网中心线向曲线外股偏离线路中心线一定值。具体偏离值按如下公式进行计算:文章源自轨魅网-https://www.guimei8.com/6274.html

d=H*tg(arcsin(Δh/1500))   (均按mm取值)(6.2.2-1)文章源自轨魅网-https://www.guimei8.com/6274.html

式中:d—浮置板基础顶面中心线同轨道中心线的偏离值;文章源自轨魅网-https://www.guimei8.com/6274.html

H—为浮置板轨顶面至基础表面的高差,按设计570mm取值;文章源自轨魅网-https://www.guimei8.com/6274.html

Δh—外轨超高值;文章源自轨魅网-https://www.guimei8.com/6274.html

1500—左右股钢轨轨顶面距离。文章源自轨魅网-https://www.guimei8.com/6274.html

3 支立中心水沟模板文章源自轨魅网-https://www.guimei8.com/6274.html

采用专用矩形封闭式钢模板,模板安装必须平顺,位置正确,并牢固不松动。支立中心水沟模板需注意曲线地段水沟中心线同线路中心线的偏差。文章源自轨魅网-https://www.guimei8.com/6274.html

4基底混凝土施工文章源自轨魅网-https://www.guimei8.com/6274.html

根据轨顶设计高程测设浮置板基底面高程控制线。施工时,根据测量提供的高程控制基线,严格控制浮置板基底面高程及表面平整度,曲线倾斜基底面应加强施工控制。采用轨道车运输或泵送混凝土方案进行混凝土浇筑施工。混凝土施工完毕后,对散落于隧道管壁的混凝土及时进行清理。文章源自轨魅网-https://www.guimei8.com/6274.html

5高程及水平度检查、整修文章源自轨魅网-https://www.guimei8.com/6274.html

基底混凝土浇筑完毕后,对隔振器位置的高程、水平度进行检查,采用整体打磨或垫高的办法对偏差尺寸不满足设计要求的地段进行整修,严禁采用在混凝土表面局部垫高或挖深的方法来满足隔振器放置要求。文章源自轨魅网-https://www.guimei8.com/6274.html

6 中心水沟盖板安装及隔离膜铺设文章源自轨魅网-https://www.guimei8.com/6274.html

浮置板基底施工完毕后,混凝土表面、基底水沟中杂物应清理干净,然后再设置水沟盖板、铺设隔离层。水沟盖板上按设计要求设置锚筋(将水沟盖板同顶升的浮置板连接)。文章源自轨魅网-https://www.guimei8.com/6274.html

6.2.3 浮置板钢筋笼轨排拼装文章源自轨魅网-https://www.guimei8.com/6274.html

1浮置板钢筋笼轨排拼装线布置文章源自轨魅网-https://www.guimei8.com/6274.html

浮置板钢筋笼轨排拼装场地需兼顾普通道床轨排作业场地的布置,根据铺轨基地的大小及规模、下料口位置等因素,统筹兼顾,合理布置各生产作业区。文章源自轨魅网-https://www.guimei8.com/6274.html

2 浮置板钢筋笼拼装台位的设置文章源自轨魅网-https://www.guimei8.com/6274.html

拼装浮置板钢筋笼的台位可按26m×3m设置,台位为混凝土硬化的水平面,表面平整。在台位上设置浮置板端头线、浮置板钢筋笼中心线、钢轨中心线、套筒位置中心线、凸台边线等关键线,作为拼装钢筋笼轨排的基准线。文章源自轨魅网-https://www.guimei8.com/6274.html

曲线地段浮置板钢筋笼轨排按直线进行拼装,但必须考虑不同曲线半径地段内、外股长度差。文章源自轨魅网-https://www.guimei8.com/6274.html

3布置隔振器外套筒文章源自轨魅网-https://www.guimei8.com/6274.html

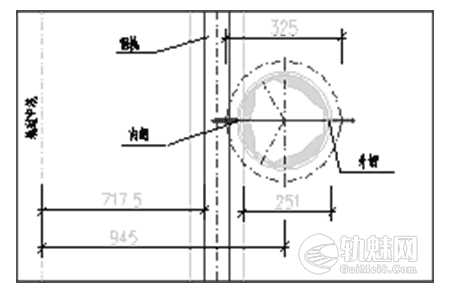

根据台位上标识的外套筒位置,按设计图纸布置隔振器外套筒,注意套筒摆放的内外方向,隔振器外套筒布置见图2。文章源自轨魅网-https://www.guimei8.com/6274.html

布置隔振器外套筒时,需考虑因曲线内外股长度差异造成的隔振器位置的差异,曲线外侧套筒间距大于理论值,曲线内侧套筒小于理论值。文章源自轨魅网-https://www.guimei8.com/6274.html

钢弹簧浮置板道床“钢筋笼轨排法”施工工艺工法

图2 隔振器外套筒布置示意图

4 钢筋加工及钢筋笼拼装文章源自轨魅网-https://www.guimei8.com/6274.html

浮置板钢筋笼绑扎流程示意图见图3。文章源自轨魅网-https://www.guimei8.com/6274.html

钢弹簧浮置板道床“钢筋笼轨排法”施工工艺工法

图3 浮置板钢筋笼绑扎流程示意图

1)钢筋加工文章源自轨魅网-https://www.guimei8.com/6274.html

根据设计图纸,对不同规格的钢筋进行切断、弯曲,加工完的钢筋应按规格、型号分类堆码。文章源自轨魅网-https://www.guimei8.com/6274.html

2)钢筋网片绑扎文章源自轨魅网-https://www.guimei8.com/6274.html

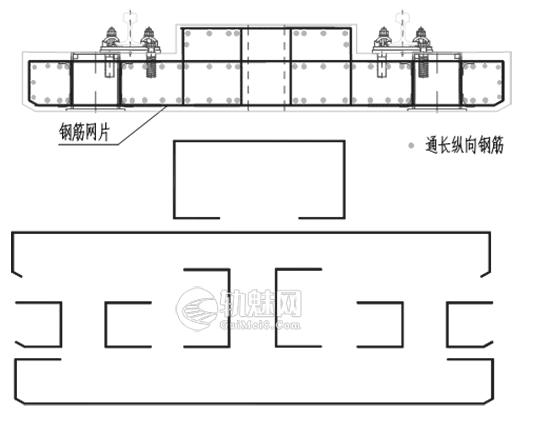

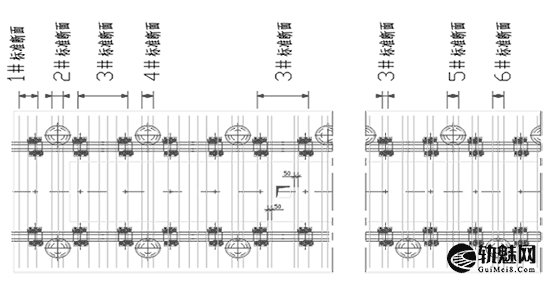

钢筋横向配筋主要分为6种配筋断面形式,具体见图4浮置板横向配筋断面布置图和图5浮置板3#断面钢筋网片示意图,将每个断面绑扎成钢筋网片。采用加工的“钢筋固定架”进行钢筋网片的绑扎作业。对加工成型的不同规格钢筋网片应分类堆码。文章源自轨魅网-https://www.guimei8.com/6274.html

钢弹簧浮置板道床“钢筋笼轨排法”施工工艺工法

图4 浮置板横向配筋断面布置图

钢弹簧浮置板道床“钢筋笼轨排法”施工工艺工法

图5 浮置板3#断面钢筋网片示意图

3)纵向钢筋对焊文章源自轨魅网-https://www.guimei8.com/6274.html

采用钢筋闪光对焊机,将定尺钢筋对焊成25m长的纵向钢筋(非标准板的纵向钢筋根据实际长度确定,曲线内外侧钢筋长度存在差异)。纵向钢筋对焊接头位置在钢筋笼中应分散布置,并满足规范要求。文章源自轨魅网-https://www.guimei8.com/6274.html

4)浮置板钢筋笼绑扎文章源自轨魅网-https://www.guimei8.com/6274.html

根据设计图纸布置及固定横向钢筋网片位置,一块板的横向钢筋网片固定完毕后,根据纵向钢筋设计位置穿纵向钢筋,并同横向钢筋网片进行绑扎。为了固定外套筒的位置,防止外套筒在吊运过程中移动,应将外套筒的吊耳固定于浮置板结构钢筋上。文章源自轨魅网-https://www.guimei8.com/6274.html

5)钢筋笼的防迷流焊接文章源自轨魅网-https://www.guimei8.com/6274.html

根据设计要求,进行浮置板钢筋笼的防迷流焊接,确保纵横钢筋的电路流通。文章源自轨魅网-https://www.guimei8.com/6274.html

6)钢筋笼轨排横向连接架及配件安装文章源自轨魅网-https://www.guimei8.com/6274.html

钢筋笼轨排采用钢轨横向连接架实现了直、曲线地段无枕形式轨道的钢轨轨底坡控制。文章源自轨魅网-https://www.guimei8.com/6274.html

① 横向连接架的安装文章源自轨魅网-https://www.guimei8.com/6274.html

浮置板钢筋笼绑扎焊接完毕后,在钢筋笼上固定钢轨位置,安装钢轨横向连接架,横向连接架示意图见图6。文章源自轨魅网-https://www.guimei8.com/6274.html

钢弹簧浮置板道床“钢筋笼轨排法”施工工艺工法

图6 钢轨横向连接架示意图

② 配件的安装文章源自轨魅网-https://www.guimei8.com/6274.html

根据设计位置安装铁垫板,布置铁垫板时注意铁垫板的内外侧方向、铁垫板同隔振器相对位置、铁垫板的间距是否满足设计及规范要求,同时注意曲线地段内外股长度差异造成铁垫板间距的变化。文章源自轨魅网-https://www.guimei8.com/6274.html

因铁垫板的大螺栓拧入尼龙套管后,在尼龙套管集中力的作用下,铁垫板下的胶垫产生翘曲变形,另铁垫板下胶垫表面不平整等原因,需采用木垫板替代铁垫板下胶垫,以确保混凝土浇筑时铁垫板底部混凝土的密实性。文章源自轨魅网-https://www.guimei8.com/6274.html

5 钢筋笼轨排的整体性加固及锁定文章源自轨魅网-https://www.guimei8.com/6274.html

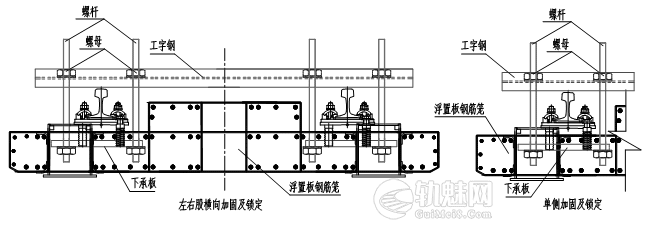

为了保证浮置板钢筋笼轨排的整体稳定性,满足钢筋笼的吊装及运输要求,避免轨排的变形和不同部位、结构之间的相互移位,采用专用器具对钢筋笼的整体性进行加固和锁定,见图7。文章源自轨魅网-https://www.guimei8.com/6274.html

钢弹簧浮置板道床“钢筋笼轨排法”施工工艺工法

图7 浮置板钢筋笼轨排加固及锁定装置示意图

6 钢筋笼轨排吊装文章源自轨魅网-https://www.guimei8.com/6274.html

浮置板钢筋笼轨排加固完毕后,用吊轨钳将浮置板钢筋笼轨排吊装至平板车上,轨道车运输至前方作业面。轨排吊装时应合理设置吊点位置,使轨排在悬空状态的挠度控制在最小值,吊点位置如图8。文章源自轨魅网-https://www.guimei8.com/6274.html

钢弹簧浮置板道床“钢筋笼轨排法”施工工艺工法

图8 浮置板钢筋笼轨排吊点示意图

6.2.4 浮置板施工文章源自轨魅网-https://www.guimei8.com/6274.html

1 浮置板轨排的运输及就位文章源自轨魅网-https://www.guimei8.com/6274.html

轨道车推送轨排至洞内铺轨门吊下,铺轨门吊吊运轨排至施工作业面,根据测量点位,调整轨排中心线及前后位置,确保钢筋笼中心线同设计轨道中心线的重合、浮置板的前后位置同测量的板端线重合。文章源自轨魅网-https://www.guimei8.com/6274.html

2 浮置板轨排的检查及整修文章源自轨魅网-https://www.guimei8.com/6274.html

此处为隐藏的内容
注册登录后,方可查看
文章源自轨魅网-https://www.guimei8.com/6274.html
继续阅读

注意:内容涉及标准可能存在废止的情况,请实际操作中勿采用,本文仅提供知识参考思路!若有错误,请留言指正,也希望这些知识点可以帮到你!
