[图文]道岔护轨间隔和翼轨间隔测量方法

 根据国铁集团工电部关于进一步加强道岔辙叉护轨轮缘槽宽度管理的通知要求,保证护轨间隔和翼轨间隔具体位置测量准确,现使用支距尺对具体测量位置进行明确。

  护轨间隔和翼轨间隔不应大于1370mm。

[图文]道岔护轨间隔和翼轨间隔测量方法

1.护轨间隔测量

护轨间隔指从护轨工作边(缓冲段开口处)至对侧基本轨工作边的距离。

2.1 直向护轨间隔测量

[图文]道岔护轨间隔和翼轨间隔测量方法

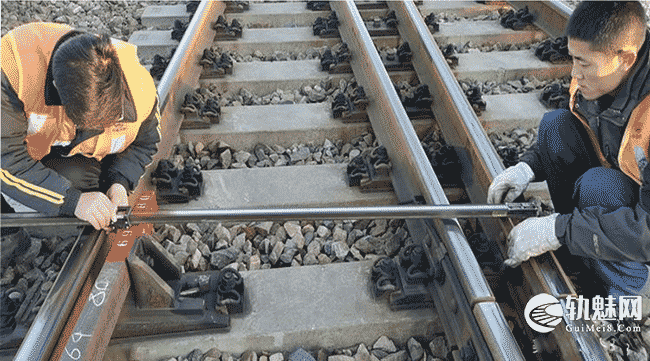

直向护轨间隔测量

1.2 侧向护轨间隔测量

[图文]道岔护轨间隔和翼轨间隔测量方法

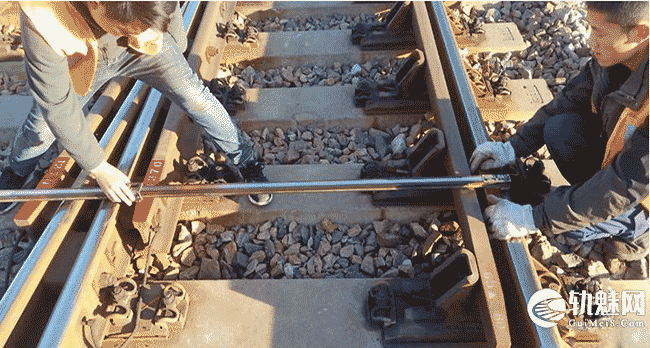

侧向护轨间隔测量

2 翼轨间隔测量

翼轨间隔指从翼轨工作边(缓冲段开口处)至对侧基本轨工作边的距离。

2.1 直向翼轨间隔测量

[图文]道岔护轨间隔和翼轨间隔测量方法

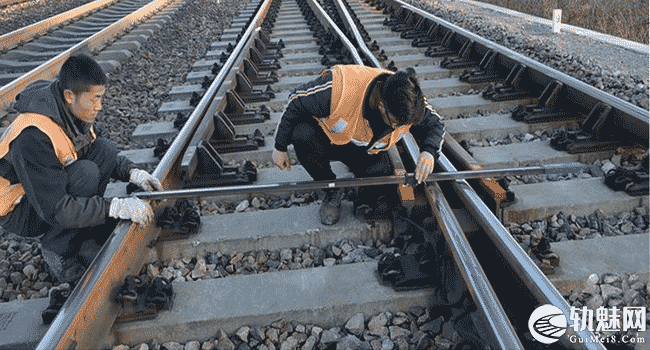

直向翼轨间隔测量

2.2 侧向翼轨间隔测量

[图文]道岔护轨间隔和翼轨间隔测量方法

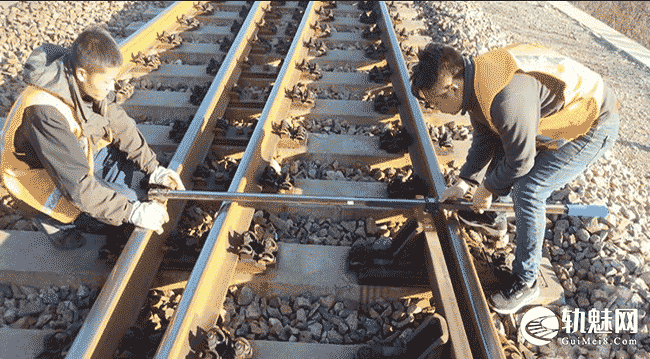

侧向翼轨间隔测量

3 注意事项

护轨间隔和翼轨间隔测量时各部位需按照垂直距离测量

[图文]道岔护轨间隔和翼轨间隔测量方法

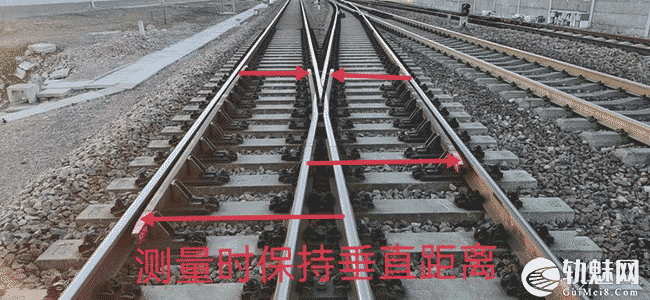

按照垂直距离测量

4 油漆标记

[图文]道岔护轨间隔和翼轨间隔测量方法

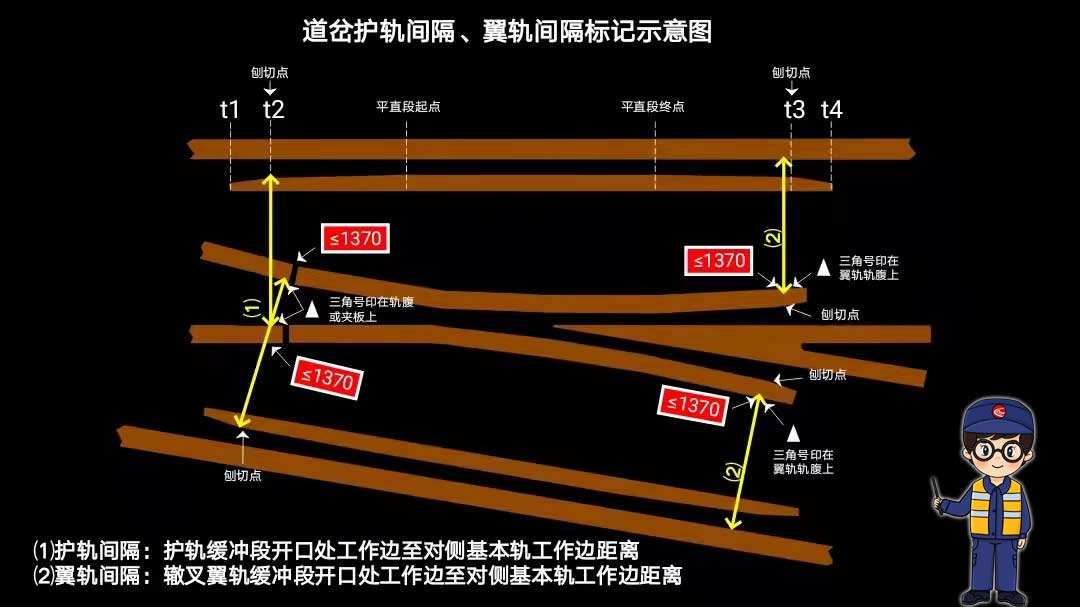

道岔护轨间隔、翼轨间隔标记示意图

文章来源:

原文名称:关于明确“护轨间隔,翼轨间隔”的说明

原文地址:https://www.meipian.cn/3wmuayqx

[quote ids=8669]

注意:内容涉及标准可能存在废止的情况,请实际操作中勿采用,本文仅提供知识参考思路!若有错误,请留言指正,也希望这些知识点可以帮到你!
声明:本文内容观点仅代表作者,非本站立场,编辑时进行少量增删,且内容仅做技术交流和分享,如有侵权请与我们联系,我们将及时删除!
