铁路工程测量是为满足铁路工程的勘测设计、施工和运营维护等任务而进行的测量工作,是专门以铁路行业为服务对象的专业测绘工作,是工程测量学按行业种类划分的一个里要分支。铁路工程测量涵盖了工程控制测量、工程摄影测量与遥感、工程勘测、施工测量、地理信息系统、变形监测等专业内容。文章源自轨魅网-https://www.guimei8.com/10517.html

一、铁路工程测量内容分类

按铁路工程建设和运营阶段的不同,可分为勘察设计阶段的测量工作(勘测)施工建设阶段的测量工作(施工测量)运营维护阶段的测量工作(运营监测)。文章源自轨魅网-https://www.guimei8.com/10517.html

按测量对象不同,铁路工程测量包括以铁路工程构筑物为对象的土木工程测量和以轨道为对象的几何状态测量两大部分。文章源自轨魅网-https://www.guimei8.com/10517.html

按技术和精度不同,可划分为普通工程测量和精密工程测量。精密工程测量代表着工程测量学的发展方向,铁路工程精密工程测量为高速铁路的建设和运营维护提供了有力的测绘保障。文章源自轨魅网-https://www.guimei8.com/10517.html

按服务于不同工程,可划分为线路测量、隧道测量、桥涵测量。线路测量包括线路平面和高程控制测量、地形测量、中线测量,横断面测量等;隧道测量包括洞外,内平面和高程控制测量,联系测量、隧道施工放样、变形监测等;桥涵测量包括桥梁平面和高程控制测量、桥址地形测量,断面测量、水文测量,桥址中线测量、墩台定位测量、施工放样,变形监测等。文章源自轨魅网-https://www.guimei8.com/10517.html

二、铁路工程建设各阶段的主要测量工作内容

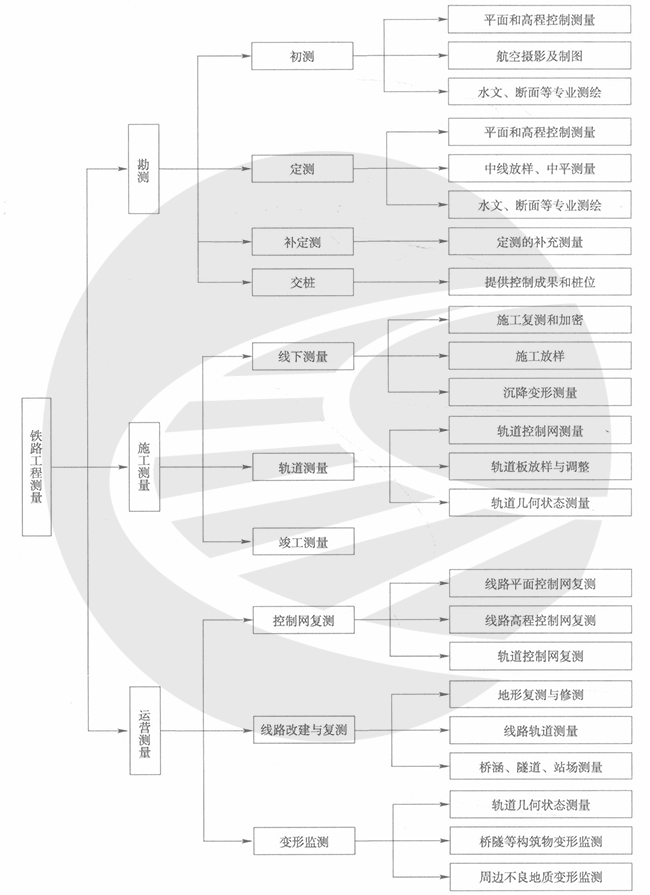

铁路工程建设各阶段的主要测量工作内容见图1 ,并分述如下。文章源自轨魅网-https://www.guimei8.com/10517.html

铁路工程建设各阶段的主要测量工作内容

铁路工程测量内容

1.勘察设计阶段的测量工作

勘测设计阶段的测量工作对应预可行性研究、可行性研究,初步设计,施工图设计四个不同阶段,分别有踏勘、初测、定测、补充定测四个勘测阶段。习惯上简称为勘测。文章源自轨魅网-https://www.guimei8.com/10517.html

踏勘就是在1:50 000的国家基本地形图上选定的线路比较方案进行实地勘察,提出方案研究意见。测量工作主要以收集或内业制作小比例尺地形图、影像图为主。文章源自轨魅网-https://www.guimei8.com/10517.html

初测主要是为可行性研究阶段提供资料而进行的勘测工作,其主要任务是提供沿线大比例尺带状地形图以及地质和水文资料。初测在一条线路的全部勘测工作占有重要地位,初测资料是可行性研究的依据。初测中的测量工作,主要是对踏勘中认为最有价值的比较方案,进行较为详细的测量,测出各方案沿线的1:2 000及1:10 000比例尺带状地形图,桥梁、隧道和其他工程需要的工点地形图等。传统的初测工作包括插大旗、导线测量、高程测量,地形测量。由于测量手段的进步,插大旗一般在室内影像图或地形图上完成,初测导线和初测高程测量由卫星定位测量取代,地形测量主要采用航空摄影测量方法进行。初测中的工程测量工作主要包括遥感制图,满足初测需要的平面和高程控制测量,航空摄影测量、地形测量、水文勘测、选线横断面测量等。文章源自轨魅网-https://www.guimei8.com/10517.html

定测是为初步设计阶段提供资料而进行的勘测工作。定测主要核实方案:通过地区的地形、地貌、地物,详细查明方案的地质,环境条件,为各类建筑物、构筑物提供地质资料。定测成果是初步设计的依据。定测中的测量工作,主要是将已批准的可研设计方案,结合现场的地形、水文、地质情况,将线路中心在地面上标定出来,为编制初步设计提供详细的资料。文章源自轨魅网-https://www.guimei8.com/10517.html

主要测量工作包括满足定测需要的平面和高程控制测量地形图核补或机载激光雷达测量、中线测量、中平测量、水文勘测、横断面测量、跨线道路、电线等交叉测量、钻探放孔等。定测阶段地形图原则上利用初测地形图,但应根据设计需要对初测地形图进行核对、修测。控制工点、桥梁、隧道取土场、弃土(渣)场、大型临时工程等根据设计需要测绘T点地形图,测绘比例尺一般在1:500~1:10 000之间。文章源自轨魅网-https://www.guimei8.com/10517.html

其中,控制网的测量为铁路建设提供统- -的参 考框架,为各项测量工作提供基准,具有控制全局、提供基准和控制测量误差积累等重要作用,在铁路工程测量中占有重要的基础地位,按施测阶段、目的及功能的不同,可分为勘测控制网、施工控制网、运营维护控制网。在“三网合一.”理念下,控制网一般由勘察设计单位在勘察设计阶段建立,如施工控制网一般在定测完成后,施工建设前完成,包括框架控制网CP0、基础平面控制网CPⅠ、线路平面控制网CPⅡ和线路水准基点控制网。文章源自轨魅网-https://www.guimei8.com/10517.html

2.施工建设阶段的测量工作

在铁路工程建设施工阶段进行的测量工作即施工测量,包括线路施工、桥梁施工、隧道施工中的测量工作和竣工测量。其主要任务是把图纸上设计好的铁路工程建(构)筑物平面和高程位置在实地标定出来,即按设计的要求将建(构)筑物各轴线的交点,中线、桥墩、隧道等点位标定在地面上。测量的主要内容有控制网复测、施工控制加密、中线复测、路基、桥梁、隧道等施工放样、变形测量,轨道安装定位、精调测量、竣工测量等。文章源自轨魅网-https://www.guimei8.com/10517.html

其中,施工控制网是为铁路工程施工提供控制基准的各级平面、高程控制网。它除了包括CPⅠ ,CPⅡ 、线路水准基点控制网,还包括在此基础上加密的施工平面,高程控制点和为轨道铺设而建立的轨道控制网CPⅢ。文章源自轨魅网-https://www.guimei8.com/10517.html

3.运营维护阶段的测量工作

铁路运营维护阶段的测量工作也可称运营监测,以构筑物变形监测为主,主要对受运营或周边建设影响的路基,桥梁、隧道和轨道等构筑物的水平位移、沉降、倾斜等变形量进行定期或持续的测量工作。文章源自轨魅网-https://www.guimei8.com/10517.html

运营维护阶段的测量工作主要有各等级控制网的复测维护、地形复测或修测、线路量程测量,中线测量、中平测量,断面测量、轨道测量,既有设备和构筑物测量,各类构筑物变形监测等,以维护线路轨道的平顺性精度,保证运营的安全。文章源自轨魅网-https://www.guimei8.com/10517.html
