信号设备电源接地测试方法及标准

一、基本方法

电源接地测试有绝缘电阻测试法、电压测试法、电流测试法三种方法。设备维修及检查中电源接地测试应根据现场设备情况选用相应的测试方法。

二、测试原则

一般情况下电源接地测试采用绝缘电阻测试法。电源负载回路中有电子设备,应选用其他方法进行测试。

三、信号设备电源接地测试方法及技术标准

(一)绝缘电阻测试法(如图1所示)

1.测试仪表:500V兆欧表(指针式或数字式)

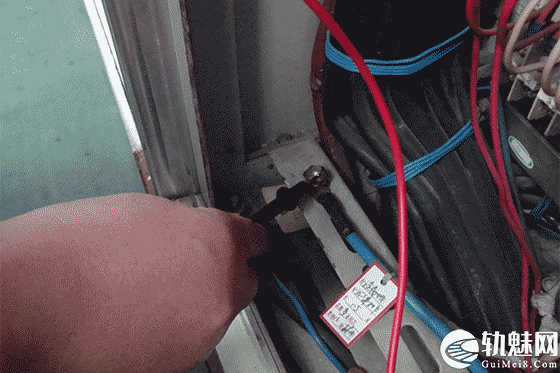

2. 测试方法:如下图所示。将500v兆欧表分别接在被测点与设备地线(或外壳)上进行测试。

3.接有负载时电源对地绝缘电阻不小于1MΩ。

信号设备电源接地测试方法及标准

对地绝缘电阻测试电路原理图

 (二)电压测试法:

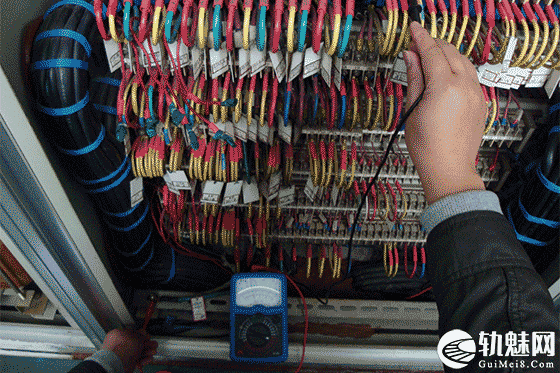

将万用表调至与回路电源相适应的交流或直流电压档及量程,分别测试回路两线对地电压值,任何一种电源两极对地电压之比,不小于1/3、不大于3。

测试直流回路时注意倒换表笔。

信号设备电源接地测试方法及标准

对地电压测试电路原理图

(三)电流测试法:

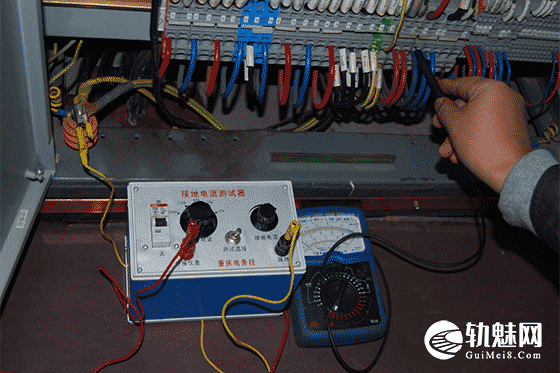

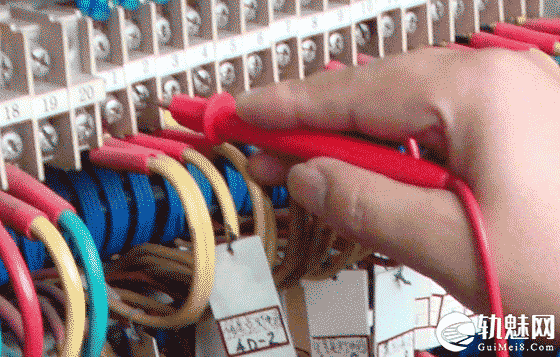

此方法测试值为非连接端对地电流值,将电流表、可变电阻箱串接于被测电源与地线(机壳)间。

信号设备电源接地测试方法及标准

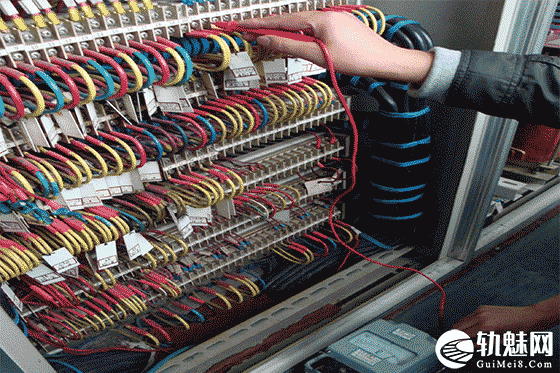

现场测试图

信号设备电源接地测试方法及标准

对地电流测试电路图原理图

1.图中R值根据所测电源电压的高低及电源类别选择:

(1)380V电压选用950Ω;220V电压选用550Ω;110V选用240Ω;60V选用120Ω;48V电压选用100Ω;24V选用60Ω;12V选用30Ω。

(2)根据电源类别选择相应的交、直流档位。

2.测试前首先检查R调到最大值。

3.电流表接在N或正极端时,测得的电流是M或负极端对地的参考电流。电流表接在M或负极端时,测得的电流是N或正极端对地的参考电流。测试直流电源时,注意表笔极性。

4.当参考电流大于20mA时,说明另一端接地严重,不再调小R,以防造成被测电源短路。

5.当参考电流小于20mA时,可缓慢调整减小R并监视电流表不超过20mA,逐渐将R调至零Ω,测出对地电流值。

(四)信号设备电源对地电流及电压测试技术标准

序号 电源外接条件 电源类别 技术标准
1 当电源屏输出的各种电源均不接负载 1.对地电流 0
2.交流电源两极 对地电压之比应小于3
3.直流电源对地电压 0
2 当电源屏输出的各种电源均接有负载 1.信号点灯电源

2.轨道电源

3.道岔表示电源

4.表示灯电源

5.其他区间自闭、TDCS、微机监测、列控、站间传输、计轴等电源

对地电流不得大于20mA
1.继电器电源

2.电动转辙机电源(无任何道岔动作)

对地电流不得大于1mA



注意:内容涉及标准可能存在废止的情况,请实际操作中勿采用,本文仅提供知识参考思路!若有错误,请留言指正,也希望这些知识点可以帮到你!
