1 总布置图
[caption id="attachment_7986" align="aligncenter" width="4112"] 200km/h-60kg/m钢轨12号可动心轨辙叉单开道岔各部尺寸 GLC(06)01 CZ2612[/caption]
道岔全长L=43200 | 道岔前长 16592 | 道岔后长26608 | 辙叉角度: 4°45′49″ |
尖轨长度:14250 | 尖轨轨型:60AT钢轨 | 图号:GLC(06)01-104/105 CB2615-03/04 |
L= 9600 |
基本轨长度:18592 | 基本轨轨型:60Kg/m钢轨 | 图号:GLC(06)01-101/102 CB2615-01/02 |
R=350000 R=450000 |
辙叉长度:13800 | 叉前长;2940 | 叉后长: 10860 | 岔枕图号:GLC (06)01-300 |
护轨长度: L曲=5600(9孔) |
护轨轨型及护轨形式: UIC槽型轨 分开式可调护轨 |
翼轨 :13200 长心轨:11180 短心轨:6542 |
叉跟尖轨:4530 |
2 各部尺寸
部位 | 项目 | 位置 | 标准 | 允许偏差 |
全岔 | 道床及外观 | |||
标志标记 | 含警冲标 | |||
几何尺寸 | 轨距:尖轨尖端 | 1435±1 | 修规6.2.2 | |
轨距:曲股尖轨尖端后3890mm | 1440.6mm | |||
轨距:曲股尖轨尖端后6057mm | 1435mm | |||
轨距:其他部位 | 1435mm | |||
岔枕间距 | 尖轨第一转辙机处岔枕间距 | 650mm | ≦40mm, | |
尖轨第一转辙机相邻岔枕间距 | 575mm | 钢枕≤20mm | ||
尖轨第二转辙机处岔枕间距 | 650mm | |||
尖轨第二转辙机相邻岔枕间距 | 575mm | |||
心轨第一转辙机处岔枕间距 | 600mm | |||
心轨第二转辙机处岔枕间距 | 650mm | |||
心轨第二转辙机相邻岔枕间距 | 575mm | |||
其余岔枕间距 | 600mm | |||
连接零件 | 扣件状态 | |||
限位器、间隔铁、顶铁、轨撑、接头铁、连杆等联结螺栓松动、变形或损坏情况。 | ||||
轨撑与轨头下颚或与挡肩离缝 | ≦2mm | |||
垫板 | 垫板状态 | |||
滑床台与基板脱焊及台面磨耗情况 | 滑床板磨耗≤3mm(铺设图要求≤2mm) | |||
连接零件扭矩 | 锁紧的II型弹条螺母扭矩 | 300±10% | ||
岔枕螺栓 | 250-300Nm | |||
限位器、尖轨跟端及翼轨间隔铁螺栓副扭矩 | 1000Nm±10% | |||
长短心轨间间隔铁螺栓副扭矩 | 600Nm±10% | |||
钢轨 | 擦伤、肥边、鱼鳞纹、掉块等 | 肥边≤2 | ||
轨缝 | 连续瞎缝或大于构造轨缝,普 | |||
通绝缘接头轨缝小于8 mm | ||||
焊缝平直度 | ≤0.3 | |||
无缝道岔 | 无缝道岔位移观测 | 位移≤10mm | ||
轨面光带 | 轮轨接触面(光带)检查,重点检查尖轨与基本轨共同受力部位接触面(位置、塑性变形、磨耗等)。 | |||
尖轨部分 | 尖轨位置 | 尖轨尖端相错量 | ≤20 | |
尖轨相对于基本轨伸缩位移 | ≤20 | |||
两基本轨相对位移 | ≤10 | |||
斥离尖轨非工作边与基本轨工作边最小间距 | ≥63 | |||
尖轨与相邻轨件间隙 | 尖轨尖端与基本轨间隙 | 0.5<间隙≤1 | ||
尖轨与基本轨密贴段密贴 | ≤1 | |||
尖轨与顶铁间隙 | ≤2 | |||
尖轨与滑床台间隙 | ≤2 | |||
框架尺寸 | 尖轨一牵(尖轨尖端后475mm) | 1440.6mm | ||
尖轨二牵(尖轨尖端后5275mm) | 1496.8mm | |||
框架尺寸(逐枕) | 1#枕 | 1435 | ||
2#枕 | 1435 | |||
3#枕 | 1435 | |||
4#枕 | 1436 | |||
5#枕 | 1444 | |||
6#枕 | 1451 | |||
7#枕 | 1458 | |||
8#枕 | 1465 | |||
9#枕 | 1472 | |||
10#枕 | 1479 | |||
11#枕 | 1486 | |||
12#枕 | 1493 | |||
13#枕 | 1500 | |||
14#枕 | 1508 | |||
15#枕 | 1518 | |||
16#枕 | 1529 | |||
17#枕 | 1542 | |||
18#枕 | 1555 | |||
19#枕 | 1570 | |||
20#枕 | 1586 | |||
21#枕 | 1602 | |||
22#枕 | 1620 | |||
23#枕 | 1639 | |||
24#枕 | 1658 | |||
25#枕 | 1679 | |||
26#枕 | 1701 | |||
27#枕 | 1724 | |||
尖轨动程 | 尖轨一牵 | 160 | ||
尖轨二牵 | 91 | |||
尖轨降低值(尖轨与基本轨高差) | 直尖轨尖端 | 23mm | 尖轨顶面宽50mm及以上断面处不得低于基本轨2mm; | |
(两基本轨作用边间距1435mm) | 尖轨顶面宽50mm及以下断面处不得高于基本轨2mm | |||
直尖轨轨头断面宽度5mm处 | 15mm | |||
(距离直尖轨尖端距离426mm) | (两基本轨作用边间距1440mm) | |||
直尖轨轨头断面宽度20mm处 | 4mm | |||
(距离直尖轨尖端距离1706mm) | (两基本轨作用边间距1455mm) | |||
直尖轨轨头断面宽度50mm处 | 0mm | |||
(距离直尖轨尖端距离4265mm) | (两基本轨作用边间距1485mm) | |||
直尖轨轨头断面宽度71mm处 | 0mm | |||
(距离直尖轨尖端距离6057mm) | (两基本轨作用边间距1506mm) | |||
辊轮 | 辊轮状态 | |||
辊轮间隙 | 在尖轨密贴状态下,辊轮与尖轨轨底的间隙超出1~2mm;在尖轨斥离状态下,滑床台上表面与尖轨轨底的间隙超出1~3mm | |||
限位器 | 锁定轨温下,限位器间隙 | 7±1.5 | ||
防跳装置 | 防跳限位装置与斥离尖轨(标准开口)间隙应为3~5mm,尖轨防跳顶铁与密贴尖轨间隙应为2~4mm | 高速修规3.7.7条 | ||
导曲线部分 | 支距 | 尖轨跟端(第一点) | 299 | 2mm,3mm,4mm |
中间各点(相邻间距2000mm) | 383.8 | |||
480.1 | ||||
587.8 | ||||
707 | ||||
837.6 | ||||
979.8 | ||||
最后一点(距前一支距点1224mm) | 1072.4 | |||
辙岔部分 | 心轨位置 | 长心轨实际尖端至翼轨趾端的距离(简称尖趾距离) | 0-10 | |
可动心轨相对于翼轨允许伸缩位移(不大于20mm) | ≤20 | |||
心轨与相邻轨件间隙 | 心轨尖端与翼轨间隙 | ≤1 | ||
可动心轨与翼轨密贴段密贴 | 1.0mm<间隙≤1.5mm | |||
短心轨与叉跟尖轨密贴间隙 | 1.0mm<间隙≤1.5mm | |||
心轨与滑床台间隙 | 1.5mm<间隙≤2.0mm | |||
转辙或辙叉部位轨撑离缝 | ≤2 | |||
心轨与顶铁间隙 | 1.5mm<间隙≤2.0mm | |||
可动心辙叉各部位开口尺寸(均在导向面测量) | 辙叉趾端开口尺寸 | 363mm | ||
咽喉尺寸(距辙叉根端10.86m) | 125.1mm | |||
辙叉跟端开口尺寸 | 776.8mm | |||
弹性可弯中心尺寸(距辙叉跟端4533mm) | 401mm | |||
心轨动程 | 心轨一牵 | 122.9 | ||
心轨二牵 | 75.9 | |||
心轨降低值(心轨与翼轨高差) | 心轨轨头断面宽度3.2mm | 23mm | 可动心轨断面宽50mm及以上断面处,可动心轨顶面不能低于翼轨顶面2mm及以上; | |
(心轨实际尖端) | (基本轨与翼轨作用边间距1438.2mm) | 可动心轨断面宽50mm及以下断面处,可动心轨顶面不能高于翼轨顶面2mm及以上 | ||
心轨轨头断面宽度20mm | 5mm | |||
(距离心轨实际尖端275mm) | (基本轨与翼轨作用边间距1455mm) | |||
心轨轨头断面宽度40mm | 1.7mm | |||
(距离心轨实际尖端590mm) | (基本轨与翼轨作用边间距1475mm) | |||
心轨轨头断面宽度49.9mm | 0mm | |||
(距离心轨实际尖端747mm) | (基本轨与翼轨作用边间距1484.9mm) | |||
心轨轨头断面宽度71mm | 0mm | |||
(距离心轨实际尖端1941.4mm) | (基本轨与翼轨作用边间距1506mm) | |||
防跳装置 | 心轨防跳顶铁、卡铁、间隔铁与心轨间隙应为2~4mm | 高速修规3.7.7条 | ||
护轨开口 | 端部开口 | 80mm | ||
距端部150mm处 | 65mm | |||
平直段(长度1180mm) | 42mm | -1~+3mm | ||
(起点距护轨端部2210m) | ||||
护轨与基本轨高差 | 12mm |
3 尖轨降低值
尖轨类型 | 检测位置 | 降低值 | 轨头宽度 |
直线尖轨 | 尖轨尖端 | 23 | 0 |
距尖端426mm | 15 | 5 | |
距尖端1706mm | 4 | 20 | |
距尖端4265mm | 0 | 50 | |
曲线尖轨 | 尖轨尖端 | 23 | 0 |
距尖端489mm | 15 | 5 | |
距尖端1955mm | 4 | 20 | |
距尖端4665mm | 0 | 50 |
4 心轨降低值
断面 | 降低值 | 位置(距尖轨尖距离mm) |
3.2 | 23 | 0 |
20 | 5 | 275 |
40 | 1.7 | 590 |
49.9 | 0 | 747 |
71 | 0 | 1941.4 |
5 心轨框架
序号 | 框架尺寸 | 部位说明 |
1 | 362.9 | 辙叉前趾轨缝中心(49#与50#之间)处,两翼轨作用边距离 |
2 | 219.7 | 心轨尖端前第二间隔铁中心处两翼轨作用边距离 |
3 | 173.6 | 心轨尖端前第一间隔铁中心处,两翼轨作用边距离 |
4 | 125.1 | 辙叉咽喉开裆(长心轨实际尖端50mm处),两翼轨作用边距离 |
5 | 129.9 | 心轨第一动作杆中心处,两翼轨作用边距离 |
6 | 106.1 | 心轨第三轨撑(56#)处, 翼轨与尖轨作用边距离(定反位) |
7 | 475.7 | 心轨第二动作杆中心处,两翼轨作用边距离 |
8 | 157.8 | 心轨第二动作杆中心处,长、短心轨作用边距离 |
9 | 196.8 | 第二牵引点直股内侧距,(翼轨作用边距心轨非作用边距离) |
10 | 278.9 | 第二牵引点曲股内侧距,(翼轨作用边距心轨非作用边距离) |
11 | 199.2 | 心轨尖端后第一间隔铁中心处,长、短心轨作用边距离 |
12 | 243.1 | 心轨尖端后第二间隔铁中心处,长、短心轨作用边距离 |
13 | 288.3 | 心轨尖端后第三间隔铁中心处,长、短心轨作用边距离 |
14 | 324.5 | 心轨尖端后第四间隔铁中心处,长、短心轨作用边距离 |
15 | 401 | 岔跟尖轨尖端处,长、短心轨作用边距离(弹性可弯中心65#) |
16 | 776.8 | 辙叉后趾处(72#与73#之间),两尖轨根端作用边距离 |
6 各牵引点框架尺寸 正负1mm
牵引点 | 尖轨第一点 | 尖轨第二点 | 心轨第一点 | 心轨第二点 |
框架尺寸 | 1440.6 | 1496.8 | 129.9 | 476 |
7 护轨资料
护轨 | 长度 | 枕号 | 轮缘槽宽度 | |
曲5600 | 开口段 | 150 | 喇叭口 | 80 |
缓冲口 | 65 | |||
缓冲段 | 2060 | 51 | 62 | |
52 | 56 | |||
53 | 49 | |||
平直段 | 1180 | 54-56 | 42 | |
缓冲段 | 2060 | 57 | 49 | |
58 | 56 | |||
59 | 62 | |||
开口段 | 150 | 缓冲口 | 65 | |
喇叭口 | 80 |

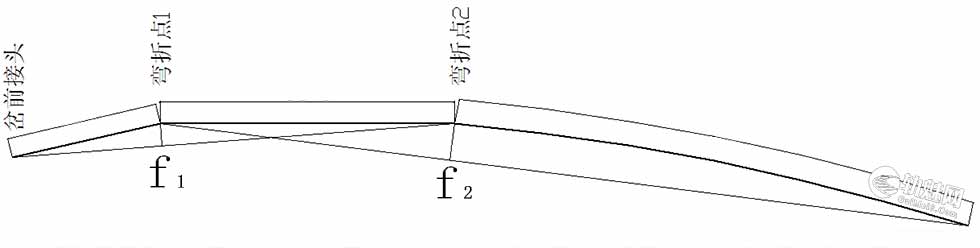

8 曲基本轨弯折尺寸
从曲基本轨接头开始两点间距离 | 弯折点 矢度 |
0 | F1=17 |
1946(F1) | |
6057 | |
1946 | F2=76 |
6057(F2) | |
10589 |
