轨底坡测量仪用户手册

1 概述

因车轮踏面的主要部分为1∶40的斜坡,为使钢轨顶面在有锥形踏面的车轮载荷作用下受力均匀,在直线上,钢轨不应竖直铺设,而要适当地向内倾斜,钢轨的这种内倾度称为轨底坡。

中国铁路从1965年起,直线地段的轨底坡标准统一由原来的1/20改为1/40。设置轨底坡可以使车轮压力集中于钢轨的中轴线上,减小载荷偏心距,降低轨腰应力,避免轨头与轨腰连接处发生纵裂,从运行效果上还可以减轻列车的蛇形运动。

由于中国铁路的快速发展,为了减轻铁路工作人员的工作量,测量轨底坡的仪器也就应运而生。本产品测量速度快、使用方便,白天、夜间均可使用,是工务、工程部门理想的测量工具。

2 主要技术指标

★  坡比测量范围:±1:7.5 ~±1:200

★  角度测量范围:±6.8°

★  测量精度:±0.05°

★  分辨率:0.01°

★  工作温度:-30℃~ +60℃

★  运行时间:≥50小时(可充电电池)

★  整体尺寸:230(长)*100(宽)*110(高)mm

★  测座尺寸:150(长)*100(宽)*17(高)mm

★  重    量:1.42KG

3 性能特点

本产品是根据我国铁路全天候、高速度、高密度、线路状况复杂、气候条件变化大、温差范围大等现状开发、研制的高精度、便携式、数字型轨道几何状态检测工具。该产品具有以下特点:

(1)性能稳定、抗电磁干扰:适用于电气化、非电气化、自动闭塞或其它闭塞区段。

(2)测量速度快:使用时贴住测量点,无需附加手动调整,直接显示测量数据。

(3)测量精度高:自带温度补偿消除了材料热胀冷缩对轨底坡测量仪测量数据的影响,提高了测量精度。

(4)数据显示清楚:采用新型发光材料OLED,亮度可设置。即使在强阳光下,测量数据显示依然清晰、直观。

(5)温度范围宽:该产品-30℃~+60℃的使用温度范围,可满足在我国绝大部分地区的使用要求。

(6)检验校准快捷:计量人员只需将轨底坡测量仪按后文校准操作说明进行校准,校准完成后,对校准数据进行检验,检验无误,即可投入使用;

(7)声音提示:在每一步操作按键过程中,都会有同步的或长或短的提示声,能有效避开误操作和未操作;

(8)节电功能:五分钟内无任何操作,系统自动关机。

(9)智能提示:校准或操作过程中,如果有误操作,系统会提示错误或错误原因。

结构认识

轨底坡测量仪用户手册

操作界面

轨底坡测量仪用户手册

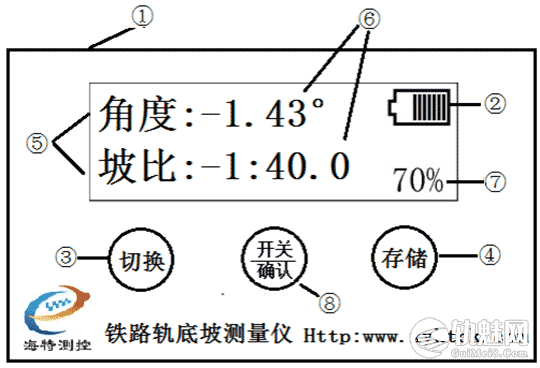

显示装置

① 显示主板装置

② 电量显示:当电池电量为满格,表示电量充足;当电量为零时,提示电量空,应尽快充电。

③ 切换:在测量界面,用于测量点之间的切换(外轨外侧和内轨外侧之间的切换);在输入超高界面,长按此键用于切换“﹢”“﹣”号(切换正超高值和负超高值前面的符号);在菜单状态下,用于向上翻页;在密码输入状态下,按下此键,密码数值减小。

④ 存储:在角度、坡比测量界面,用于存储数据;在菜单状态下,用于向下翻页;在密码输入状态下,按下此键,密码数值增大。

⑤ 内容指示显示区:用于指示右边显示数值的含义。

⑥ 数值显示区:显示左边内容相对应的数据。

⑦ 电量百分比:用于指示剩余电量相对电池容量的百分比。

⑧ 确定键:在关机状态下,按此键开机;在开机状态下,长按此键,进入菜单(关机、校准等)界面;校准状态下,按此键记录数据并进入下一校准状态;其它状态下,此键起确定的作用,按下此键,进入箭头指向对应的功能。

4 主功能界面

4.1 关机

任何操作界面长按开关确认键,进入主功能界面,选中“关机”,此时按下确认键,轨底坡测量仪进入关机状态,显示屏不再显示。

在轨底坡测量仪五分钟后没有移动或操作时,系统也会自动关机。

4.2 校准

打开轨底坡显示装置,长按开关/确认键进入功能界面,选择校准,输入校准密码:82031,选择角度校准(非专业计量人员请勿自行校准数据)。

第一步:±0.00位校准,先将轨底坡检定器调整至0°,再把轨底坡测量仪的测量搭轨面吸附在检定器检定面上,待数据稳定后按下确认键。

第二步:±6.80位校准,先将轨底坡检定器调整至6.8°,再把轨底坡测量仪的测量搭轨面吸附在检定器检定面上,待数据稳定后按下确认键。

校准完成后,若方法正确,会有“校准成功”提示;若方法错误,系统会提示校准失败,请重新校准。

计量人员校准检定时请注意

(1)校准后进行检定时,检定范围为±6.8°,超出此范围,则检定数据无效。

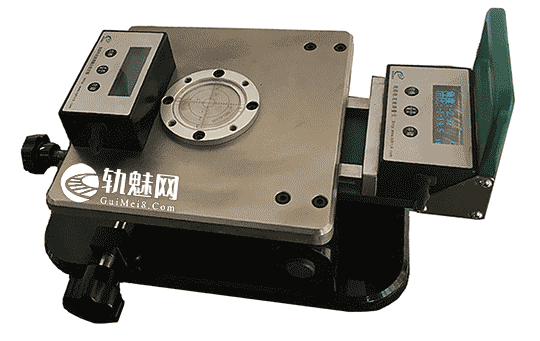

(2)轨底坡两条横磁条表面为测量搭轨面,并非是测量主体底板,不可将轨底坡测量仪底板直接放置在平板上校准检定数据,而应将两条搭轨面吸附在金属的水平面(或轨底坡测量仪专用检定器如下图)上来校准检定数据,因为两条测量搭轨面与底板不一定平行。

(3)轨底坡有提手的一端高于另一端为正向,有提手的一端低于另一端为负向。例:﹣80位校准,此时轨底坡在检定器上放置应为有提手一端低于另一端

(4)产品出厂前已校准合格,如需重新校准,需要由专业计量人员进行操作,校准的方法直接影响着它的测量精度和数据的准确性。

轨底坡测量仪用户手册

轨底坡测量仪专用检定器检测轨底坡测量仪示意图

4.3 设置

主功能界面选中“设置”,按确认键,进入设置界面。设置界面主要对亮度、起始里程、测量间隔进行设置。

(1)亮度设置

亮度设置对屏幕亮度进行调节,共十个亮度等级(用星号表示)。按左键调暗,按右键调亮,按确认键对当前亮度进行保存。

(2)起始里程设置

选中“起始里程”,按确认键,进入起始里程设置。用户可根据现场测量的里程信息进行相应的设置调整。

(3)测量间隔设置

进入测量间隔设置界面,测量间隔可以设置成相邻测量点之间的间隔长度(或者相邻枕木之间的宽度)。

(4)相对超高

进入选择界面,”是”,则以当前平面作为基准水平面, 选择”否”,则以轨底坡出厂时校准的水平面(绝对水平面)为基准水平面,每次重开机,相对高度数据不记录,以出厂时校准的水平面(绝对水平面)为基准水平面。

(5)输入超高

设置界面选中“输入超高”,长按”切换”按键选择”+”,”-” 号,按”切换”键光标数据减,按”存储”键光标数据加. 每次重开机,输入高度数据不记录,以出厂时校准的水平面(绝对水平面)为基准水平面。

4.4 信息

进入信息界面,提供电量查看及电量使用时长、当前环境温度、软件版本号、轨底坡测量仪存储编号等信息查询。

4.5 数据(数据界面提供数据上传、数据删除、用量查看的功能)

(1)数据上传是指将角度、坡比测量时存储在轨底坡测量仪内部的数据,上传(拷贝)到U盘的操作。上传到U盘之后可以将数据再拷贝到电脑上进行查看或备份,这一操作有效减少了人工记录,人工录入的繁琐工序。

选中“数据上传”,按确认键提示插入U盘,插入U盘后跳转到“开始上传数据,上传成功后提示上传成功的界面;退出上传界面。

数据上传前,轨底坡测量仪电量不得少于50%(低电量会影响轨底坡测量仪数据上传),以保证数据的正常上传。

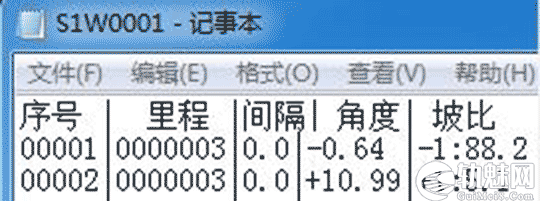

数据上传的文档(txt)如下图所示:文件名“S1W0001”代表轨底坡测量仪内部存储编号,每个序号代表一个测量点,每个测量点的里程、间隔、角度、坡比都有存储记录。

轨底坡测量仪用户手册

(2)数据删除 数据删除界面提供清空轨底坡测量仪内部数据的功能。

(3)用量查看  是指内部存储芯片的存储总量和已使用的存储量。

5 使用方法

5.1 直线测量方法:

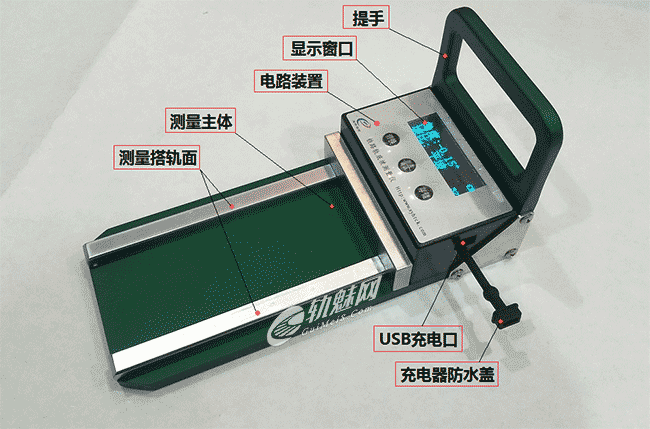

按开关键进入测量状态,将轨底坡测量仪放置在被测钢轨的底部,仪器会自动吸附在被测面上,当前仪器所显示的角度及坡比既为轨底坡(当前角度是由坡比自动换算的对应角度),现场可根据检测出来的坡比及角度大小来调整线路的轨底坡。

5.2 曲线超高测量方法:

(无轨道超高值)相对超高

使用此功能需要有一把水平尺, 把水平尺放在需要测量轨底坡的钢轨两端, 再将轨底坡测量仪和水平尺同轴放置,在测量仪设置里选中“相对超高”,选择”是”来消除当前超高带来的角度偏差。然后将测量仪吸附在曲线钢轨的被测面来检测轨底坡坡比。

(有轨道超高值)输入超高

在已知当前测量点超高值的情况下,在设置里选中“输入超高”把超高值手动输入到轨底坡测量仪中(例:要求输入+150.00mm操作输入+15000;

要求输入-0.58mm 操作输入-00058 ;要求输入+56.23 操作输入+05623

长按”切换”键选择’+’‘-’号, 按”切换”键光标数据减,按”存储”键光标数据加),消除超高带来的角度偏差,然后将测量仪吸附在曲线钢轨的被测面来检测轨底坡坡比。

轨底坡测量仪用户手册

测量顺序图

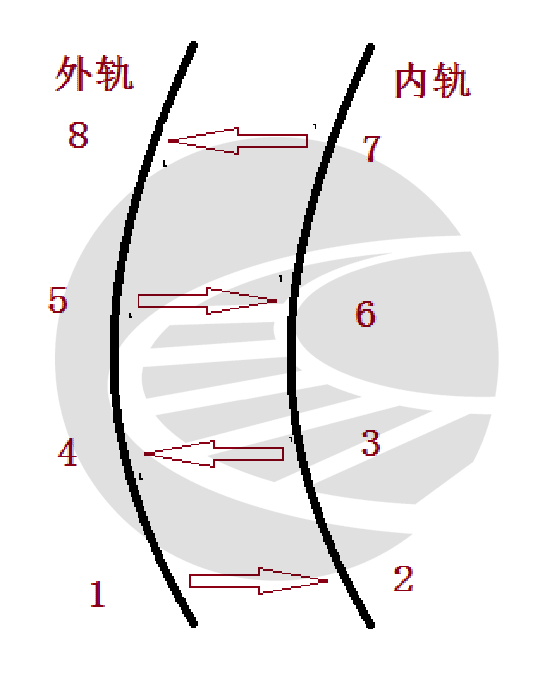

:产品默认测量顺序如图所示,对称测量点只需要输入一次超高数据.先测量外轨的外侧(测量点1),然后按”切换”键测量对称点内轨的外侧(测量点2),继续向前测量内轨的外侧(测量点3),再测量对称点外轨的外侧(测量点4),以此类推。在测量界面,右上角显示电量时,表示测外轨,需输入正超高值(例:+50.00mm);按切换键,右上角不显示电量时,表示测内轨,需输入负超高值(例:-40.mm)。

相对超高及输入超高两种方法都是为了消除轨道有超高时带来的角度偏差, 用户可根据现场情况来选择合适的方式。当需要检测直线轨底坡时,只需要关机重启即可。

6 维护

6.1 充电

(1)本仪器采用高性能大容量(2800mAh)的可充电锂电池(Li)供电,此种电池无记忆效应,充电前无需把电池中的电放完,但必须使用本仪器配套的专用充电器充电,步骤如下:(下列步骤必须严格遵守)

(2)将专用充电器的交流充电插头插入220V交流电源插座;

(3)将充电器的SUB插头插到轨底坡测量仪的充电接口上,充电开始;

(4)轨底坡测量仪关机后再进行充电;

(5)电量显示为99%且电量满格表示充电结束。

(6)该测量仪电量不足或者无法开机时,请及时充电,否则会影响电池寿命。

6.2 安全防护、使用注意事项

(1)本仪器是高精度电子测量工具,使用中应轻拿轻放,避免碰撞,非专业人员严禁拆卸;

(2)严重碰撞或跌落后,请送回计量室检验或校准;

(3)产品使用完以后,请及时关闭电源,不使用时,应放在安全的地方,并远离热源和潮湿的环境;

(4)严禁将该仪器放入水中浸泡,浸水后无法保证其正常工作。

6.3 运输和保管

(1)产品在运输和拆封时不应受到剧烈的碰撞,并根据GB/T1564《仪器仪表包装通用技术条件》规定运输和贮存;

(2)库存和保管应在原包装条件下存放货架上,叠放高度不应超过五层;

(3)产品存放地方应清洁,空气中无含有足以引起腐蚀性有害物质。

6.4 保修事项

凡购买本公司的产品,实行保修,产品在出厂后十二个月内,用户完全遵守使用说明书指定的使用条件下,若发现不符合技术条件规定的产品,本公司给予免费修理或更换,但下列情况下除外:

(1)非正常使用或人为造成的故障、缺失或损坏。包括未按使用手册使用产品、未按要求存放产品,擅自拆改产品造成的损坏。

(2)因自然灾害原因而造成的损坏。

(3)产品标识与存档不符。

(4)自然磨损及老化,如表面划伤测头测座磨损。

(5)将本产品配件挪作它用造成的损坏。

6.5 配件清单

序号 名称 数量 备注
1 轨底坡测量仪 1 台
2 专用充电器 1 个
3 充电线 1 根
4 数据上传OTG线 1 根
5 用户手册 1 本
6 产品合格证 1张

 6.6 易损件清单

序号 名称 材料 保修期 备注
1 可充电锂电池 1年 包换
2 专用充电器 6个月 包换
3 倾角传感器 1年
4 数显装置盒 1年
5 测量搭轨座 不保修
