木枕改道作业指导书(普速)

2020年8月7日00:00:58技术交底8786
文章源自轨魅网-https://www.guimei8.com/1943.html

1.学习目标

作业人员要熟练掌握改道作业的操作要领,能够通过改道作业,消灭轨距偏差或轨距变化率偏差。文章源自轨魅网-https://www.guimei8.com/1943.html

2.引用标准

《铁路技术管理规程》、《铁路线路修理规则》、《铁路工务安全规则》、《既有线提速200 ~250 km/h线桥设备维修规则》、《电气化铁路有关人员电气安全规则》、《铁路营业线施工安全管理办法》(铁运C2012]280)。文章源自轨魅网-https://www.guimei8.com/1943.html

3.工具材料

轨距尺、撬棍道钉锤、直孔器、直钉器、起钉垫、起钉器、石笔、削平斧、扳手、弦线、直钢尺、塞尺、轨距正整器。文章源自轨魅网-https://www.guimei8.com/1943.html

4.作业程序

4.1点名分工

工班长组织职工列队点名,明确作业分工项目、内容及时间,所有职工均应按规定使用劳动保护用品。文章源自轨魅网-https://www.guimei8.com/1943.html

4.2安全预想

在轨道电路区段作业时,撬棍、扳手等金属长柄工具应加绝缘套,工具在使用中要注意防止连电。电气化区段作业时,对电气化及信号装置的连接线,必须保持其正常连接。如需临时拆除时,应由设备管理单位配合,采取相应的安全措施后方准开工。文章源自轨魅网-https://www.guimei8.com/1943.html

钉道钉前要检查道钉锤安装是否牢固、锤头不能有肥边,打锤前方不准站人,不准用捣镐打道钉。打道钉要稳、准,做到先轻后重,严禁打飞锤,防止飞钉伤人。矫直道钉时应使用直钉器。分组打道钉时,其距离应不少于6根枕木。文章源自轨魅网-https://www.guimei8.com/1943.html

起道钉时必须使用起钉垫,后手不得正对钢轨,以防滑脱伤人。在无人行道的桥面上作业(含无步行板时)起钢轨外侧道钉时,应站在道心内侧并使用专用起钉器或弯头撬棍等特制工具。文章源自轨魅网-https://www.guimei8.com/1943.html

如需在转辙和辙叉部分作业时,一定要与车站值班员联系并确定作业时间,放人安全木,防止轧伤。在转辙和辙叉部分作业时手脚不能伸人其活动范围。文章源自轨魅网-https://www.guimei8.com/1943.html

4.3 工(机)具检查

检查工(机)具的安全性能,禁止工(机)具等带病上道作业。文章源自轨魅网-https://www.guimei8.com/1943.html

使用的工(机)具必须按照路局文件要求用反光漆(模)进行编号,以防止侵限或遗留在线路上。文章源自轨魅网-https://www.guimei8.com/1943.html

4.4 设置防护

驻站联络员提前40分钟到达车站办理登记手续,了解列车运行情况,及时通知现场防护员;文章源自轨魅网-https://www.guimei8.com/1943.html

现场防护员根据要求准备好防护标牌,按要求设置防护。文章源自轨魅网-https://www.guimei8.com/1943.html

4.5 人机转移

现场防护员(联系困难地段增加中间联络员)接到驻站防护员通知后,会同作业负责人,组织所有作业人员在就近安全通道或在路肩上行走至作业地点附近的安全地带。文章源自轨魅网-https://www.guimei8.com/1943.html

需汽车运输时,遵守道路交通规则,注意人身安全。文章源自轨魅网-https://www.guimei8.com/1943.html

4.6 作业准备

根据作业计划单对作业处所,偏差量值,划撬范围进行复查确认。文章源自轨魅网-https://www.guimei8.com/1943.html

作业负责人确认防护己到位,并接到施工命令(命令号、施工起讫时间)后,通知作业人员,上道作业。.文章源自轨魅网-https://www.guimei8.com/1943.html

4.7复查确认

根据作业计划单对作业处所,偏差量值,划撬范围进行复查确认。文章源自轨魅网-https://www.guimei8.com/1943.html

作业负责人确认防护己到位,并接到施工命令(命令号、施工起讫时间)后,通知作业人员,上道作业。文章源自轨魅网-https://www.guimei8.com/1943.html

4.6上道作业

4.6.1木枕改道文章源自轨魅网-https://www.guimei8.com/1943.html

(1)确定标准股。直线以方向好的一股为标准股,改正对面股,曲线以外股为标准股,改正里股,同时改正小方向时,先改正标准股,标准股确定后,重新量轨距,确定对面股的改动量。文章源自轨魅网-https://www.guimei8.com/1943.html

(2)清扫与削平。清扫砂石,泥土,削平影响改道的枕面,消除木屑。文章源自轨魅网-https://www.guimei8.com/1943.html

(3)起拔道钉。起钉时必须使用起钉垫,禁止用石头或道钉代替,以免损坏枕木。起钉时前脚站在枕木上,后脚站在枕木盒中,两脚成八字形,两手紧握撬棍,前手握在撬棍中心偏前,后手根据人体高度不同握在前手300-400毫米处。利用起钉垫,三垫三起,将道钉垂直拔出,放在枕面上,先起方向钉,后起轨距道钉。文章源自轨魅网-https://www.guimei8.com/1943.html

(4)改正钉孔。用直孔器改正歪斜钉孔,改孔深度约100mm。文章源自轨魅网-https://www.guimei8.com/1943.html

(5) 整直道钉。用直钉器整直弯曲的道钉,将直钉器顺着枕木盒放在平整的道床上,弯钉凸面向上,钉帽对着直钉人,用打闷钉的方法直钉。文章源自轨魅网-https://www.guimei8.com/1943.html

(6)插道木塞。钉孔木片应用换下旧枕的木质良好的部分制作,并经过防腐处理。木片的尺寸为长110毫米,厚5-10毫米,宽10毫米,一般每一钉孔插入一片,如钉孔偏大,可以插2片。文章源自轨魅网-https://www.guimei8.com/1943.html

木片插入位置:道木塞顶面于枕木面平齐。钢轨需要向左移动时,木片插在钉孔右侧,钢轨需要向右移动时,木片插在钉孔左侧,钢轨不需要移动时,则将木片插在钉孔侧面。文章源自轨魅网-https://www.guimei8.com/1943.html

(7)改正轨距。文章源自轨魅网-https://www.guimei8.com/1943.html

a.调轨距。轨距调整时,由一人用改道器及撬棍移动钢轨,同时一人量轨距。文章源自轨魅网-https://www.guimei8.com/1943.html

b.整正垫板。移动钢轨后,要适当的调整铁垫片使其外棱靠贴轨底。文章源自轨魅网-https://www.guimei8.com/1943.html

c.栽钉。钢轨里外口道钉的钉尖应离开轨底8mm垂直栽好。文章源自轨魅网-https://www.guimei8.com/1943.html

d.持钉及持锤方法。正手持钉是用左手大拇指.中指及无名指紧握道钉的两侧面,食指顶住道钉的两侧面;反手持钉是用左手大拇指、食指夹住道钉的两侧,后面以手掌支住。右手持锤把,手距锤把约50 mm,用胳膊力量,将锤上下活动,打击道钉顶部。文章源自轨魅网-https://www.guimei8.com/1943.html

e.打钉。道钉栽好后,两脚仍跨在钢轨两侧,这样可打钢轨两侧道钉,而且能防止钢轨碰手及随时察看道钉的插入情况。前脚从栽钉位置后撤一步,站在第二枕木盒中,轻打道钉,使道钉保持垂直和稳固,然后另一脚再后撤一步,站在与前脚同一枕木盒中,两脚跟部距道钉约800~900 mm。垂直打入,要先轻打,后重打,最后闷打。文章源自轨魅网-https://www.guimei8.com/1943.html

f.举锤、落锤姿势要领。举锤时上身挺起,同时稍扭向右侧,右手举到头部的右侧与耳成直线,左手在肩前约150mm处与身成水平,锤头中心稍过头顶,锤把尽可能贴近身体,上身向前倾约10°,两腿伸直,两眼从左手臂的.上面注视道钉。如用反撇打钉的方式时,上述对左右手的要求相反。文章源自轨魅网-https://www.guimei8.com/1943.html

落锤时,上身向前倾斜,并销向右扭,对正道钉,右手向下向前压,左手向前下方握住锤把,身重分放在两脚.上,用力打下,此时两腿膝部向前弯曲,稍向外劈开,腰部使劲下弯,后手尽可能下压,使锤把成水平,使锤顶中心恰好落在钉顶中心,打成一个锤花。打道钉时应掌握轻、重。轻的作业要领是:第一锤要轻打,以免打飞道钉和防止出现歪斜等,中间几锤要重打,以提高效率,最后一锤要轻,以防止打断钉帽、打伤轨底或将道钉打离、打滑。文章源自轨魅网-https://www.guimei8.com/1943.html

g.拨正钢轨位置。改道要移动钢轨时,应由一人用改道器或用撬棍拨正钢轨位置,另一人垂直打人道钉,不许打归钉。禁止用撬棍卡在道钉上拨钢轨,或用撬棍掰扭道钉。文章源自轨魅网-https://www.guimei8.com/1943.html

h.改完一撬后,复查轨距 ,补打铁垫片与木枕的连接道钉。通车后,复打道钉。文章源自轨魅网-https://www.guimei8.com/1943.html

4.6.2混凝土枕改道文章源自轨魅网-https://www.guimei8.com/1943.html

(1)确定标准股文章源自轨魅网-https://www.guimei8.com/1943.html

直线地段以方向好的一股钢轨为标准股,改正对面股;曲线以外股为标准股,改正里股,如需同时改正小方向时,先改正标准股。文章源自轨魅网-https://www.guimei8.com/1943.html

(2)调整标准股文章源自轨魅网-https://www.guimei8.com/1943.html

①拧松扣件螺栓时,P50及以上轨不超过7个轨枕头;P50以下轨不超过5个轨枕头,必要时卸下扣件。文章源自轨魅网-https://www.guimei8.com/1943.html

②清除承轨台的脏污,更换失效小胶垫,装正挡肩及扣板。文章源自轨魅网-https://www.guimei8.com/1943.html

③根据画撬符号,采用翻转扣板、调整扣板挡肩、更换不同号码的扣板挡肩或加设调整片的办法调整标准股轨距和小方向。文章源自轨魅网-https://www.guimei8.com/1943.html

④上扣件文章源自轨魅网-https://www.guimei8.com/1943.html

a.用轨距尺重新测量轨距,确定对面股轨距的调整量,选定需调整的扣件号码。文章源自轨魅网-https://www.guimei8.com/1943.html

b.采用调整标准股的方法调整轨距,上紧扣件,并使扣件扭力矩达到作业标准要求。文章源自轨魅网-https://www.guimei8.com/1943.html

c.调整好轨距递减率和其他不密扣件。文章源自轨魅网-https://www.guimei8.com/1943.html

d.复拧扣件。文章源自轨魅网-https://www.guimei8.com/1943.html

4.6.3道岔改道文章源自轨魅网-https://www.guimei8.com/1943.html

此处为隐藏的内容
发表评论后刷新,方可查看
文章源自轨魅网-https://www.guimei8.com/1943.html
文章来源:

周永胜主编. 《铁路工务技术》[M]. 2014文章源自轨魅网-https://www.guimei8.com/1943.html

文章源自轨魅网-https://www.guimei8.com/1943.html

一、作业条件

1.作业负责人由工班长及以上人员担任。文章源自轨魅网-https://www.guimei8.com/1943.html

2.利用维修天窗或施工天窗作业,车站设驻站联络员、现场设现场防护员,对讲机或定位手机联控。文章源自轨魅网-https://www.guimei8.com/1943.html

3.适用于木枕线路地段改正轨距超限和变化率超限整修作业。文章源自轨魅网-https://www.guimei8.com/1943.html

二、作业准备

1.打印作业派工单,核对作业地点、作业项目及内容。文章源自轨魅网-https://www.guimei8.com/1943.html

2.作业工机具准备。轨距尺、撬棍、道钉锤、剁斧、活口扳手、直钉器、改孔器、改道器、轨温表、木塞、道钉、照明设备;防护备品。文章源自轨魅网-https://www.guimei8.com/1943.html

3.劳力组织准备。除设驻站联络员和现场防护员外,其他作业人员不少于5人。文章源自轨魅网-https://www.guimei8.com/1943.html

4.在电气化区段和道岔转辙部分作业必须在电务部门人员的配合下进行,影响上下行的联动道岔转辙部分作业时必须在垂直天窗点内进行。文章源自轨魅网-https://www.guimei8.com/1943.html

5.设置防护。按照《普速铁路工务安全规则》规定设置作业防护,施工负责人确认防护设置完毕,组织作业人员上道作业。文章源自轨魅网-https://www.guimei8.com/1943.html

三、作业流程

1.确定基准股。直线地段以列车运行方向左股为基准股。曲线地段以曲线内股(下股)为基准股,单开道岔以外直股为基准股。文章源自轨魅网-https://www.guimei8.com/1943.html

2.工作量复查确认、划撬。在改道处所,利用轨检车图纸、静态人工检查对轨距、轨距变化率不良地段进行现场复查确认、标注、划撬。文章源自轨魅网-https://www.guimei8.com/1943.html

3.枕面清扫与削平。削平铁垫板或轨底压陷的枕木枕面,清扫枕面木屑、砂石,泥土。文章源自轨魅网-https://www.guimei8.com/1943.html

4.起拔道钉。文章源自轨魅网-https://www.guimei8.com/1943.html

(1)起钉时前脚站在枕木上,后脚站在枕木盒中,两脚成八字形,两手紧握撬棍,前手握在撬棍中心偏前,后手根据人体高度不同握在前手300-400mm处。文章源自轨魅网-https://www.guimei8.com/1943.html

(2)利用起钉垫,三垫三起,将道钉垂直拔出,放在枕面上,先起方向钉,后起轨距道钉。文章源自轨魅网-https://www.guimei8.com/1943.html

5.修理钉孔。用直孔器修理歪斜钉孔,改孔深度约100mm。文章源自轨魅网-https://www.guimei8.com/1943.html

6.整直道钉。将直钉器顺着枕木盒放在平整的道床上,弯钉凸面向上,钉帽对着直钉人,用打闷钉的方法直钉。文章源自轨魅网-https://www.guimei8.com/1943.html

7.将道木楔插入钉孔。道木楔顶面与枕面平齐。钢轨需要向左移动时,道木楔插在钉孔右侧,钢轨需要向右移动时,插在钉孔左侧,钢轨不需要移动时,则插在钉孔侧面。文章源自轨魅网-https://www.guimei8.com/1943.html

8.改正轨距并栽钉。轨距需大改时,由一人用改道器及撬棍拔动钢轨,同时一人量轨距,整正铁垫钣。文章源自轨魅网-https://www.guimei8.com/1943.html

9.打道钉。要先轻打、后重打、最后闷打,使道钉保持垂直和稳固。文章源自轨魅网-https://www.guimei8.com/1943.html

10.整理道床。复查轨距,补打铁垫板与木枕的联结道钉状态是否符合标准,整修不合格处所。将道床外观整理达标。文章源自轨魅网-https://www.guimei8.com/1943.html

11.作业质量回检。文章源自轨魅网-https://www.guimei8.com/1943.html

(1)作业负责人按作业验收标准进行质量回检。文章源自轨魅网-https://www.guimei8.com/1943.html

(2)作业负责人指定专人检查作业区域内的工机具、材料,防止遗漏,严格执行“工完料清”制度。文章源自轨魅网-https://www.guimei8.com/1943.html

12.撤除防护,开通线路。文章源自轨魅网-https://www.guimei8.com/1943.html

木枕改道作业指导书(普速)

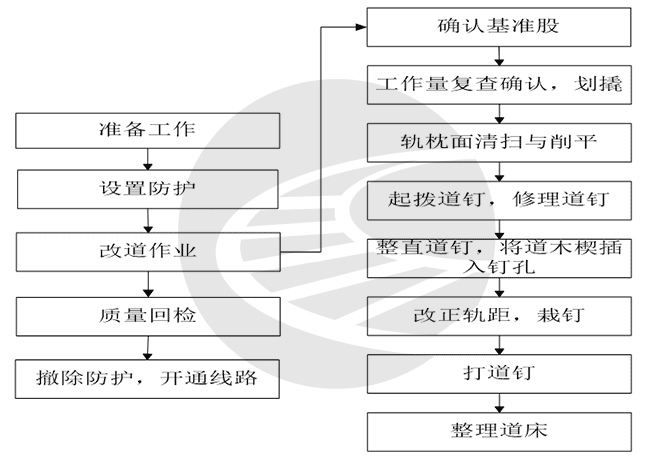

图1 木枕改道作业流程图

文章源自轨魅网-https://www.guimei8.com/1943.html

四、技术质量标准

1.铁垫板外肩贴靠轨底边不得离缝,正线、到发线浮离道钉不超过8‰,其他站线不超过 12‰。文章源自轨魅网-https://www.guimei8.com/1943.html

2.轨距误差不超过作业验收标准,轨距变化率正线、到发线不大于1‰,其他站线不大于2‰。文章源自轨魅网-https://www.guimei8.com/1943.html

3.道岔辙叉部分改道时,必须处理好查照间隔、护背距离和护轨、翼轨轮缘槽之间的关系。文章源自轨魅网-https://www.guimei8.com/1943.html

4.钉孔木片应用换下旧枕的木质良好的部分制作,并经过防腐处理。木片的尺寸为长110mm,厚5-10mm,宽10mm。文章源自轨魅网-https://www.guimei8.com/1943.html

5.改正轨距栽钉时,道钉钉尖与轨底离开8mm,保持垂直打入。文章源自轨魅网-https://www.guimei8.com/1943.html

6.起开道钉数量执行《铁路线路修理规则》的规定。文章源自轨魅网-https://www.guimei8.com/1943.html

五、安全控制措施

1.天窗作业,封锁命令下达后,按规定设置防护。天窗点外作业,设好驻站及现场防护,现场得到驻站联络员无来车信息时,按照“手比、眼看、口呼”制度,作业负责人方可安排人员上道。文章源自轨魅网-https://www.guimei8.com/1943.html

2.驻站联络员随时与现场防护员保持联系,通报列车运行情况;按照《普速铁路工务安全规则》的有关规定做好防护。文章源自轨魅网-https://www.guimei8.com/1943.html

3.作业人员必须按规定穿戴劳动保护用品,防护员必须穿戴防护服,佩带防护标志,带齐防护用品。文章源自轨魅网-https://www.guimei8.com/1943.html

4.撬棍等金属长柄工具,应加绝缘套,在使用中要注意防止连电。绝缘接头处,道钉应反打,钉帽不得靠近夹板。文章源自轨魅网-https://www.guimei8.com/1943.html

5.改道打道钉时严禁锤击钢轨,不准用捣镐打道钉。分组打道钉时,前后距离应不小于6根木枕。文章源自轨魅网-https://www.guimei8.com/1943.html

6.多人在一起作业时应统一指挥,相互间应保持一定的安全距离,防止工具碰撞伤人。文章源自轨魅网-https://www.guimei8.com/1943.html

7.作业中,严禁跨越未封锁线路。站区作业必须跨越股道时,必须设置专人防护,按照“手比、眼看、口呼”制度,确认无车时,方可通过。文章源自轨魅网-https://www.guimei8.com/1943.html

文章源自轨魅网-https://www.guimei8.com/1943.html
