60kg/m钢轨9号改进型（砼枕）复式交分道岔各部尺寸 CZ2504 专线6043

2021年2月9日00:00:20道岔图纸10507

1 总布置图

此处为隐藏的内容！
登录后方可查看！
登录

2 结构尺寸

编号 尺寸(mm) 具 体 位 置
1 曲尖轨尖端两基本轨作用边距离
2 157 直尖轨跟距
3 144 曲尖轨跟距
4 338 下外矢距（上/内股钢轨作用边至钝角辙叉实际尖端距离）
5 351 上外矢距（下/外股钢轨作用边至钝角辙叉实际尖端距离）

3 支距尺寸

编号 尺寸(mm) 具 体 位 置
1 339 中轴前+4.259m（曲尖轨跟）
2 371 中轴前+2m
3 380.5 中轴
4 371 中轴后+2m
5 339 中轴后+4.259m（曲尖轨跟）

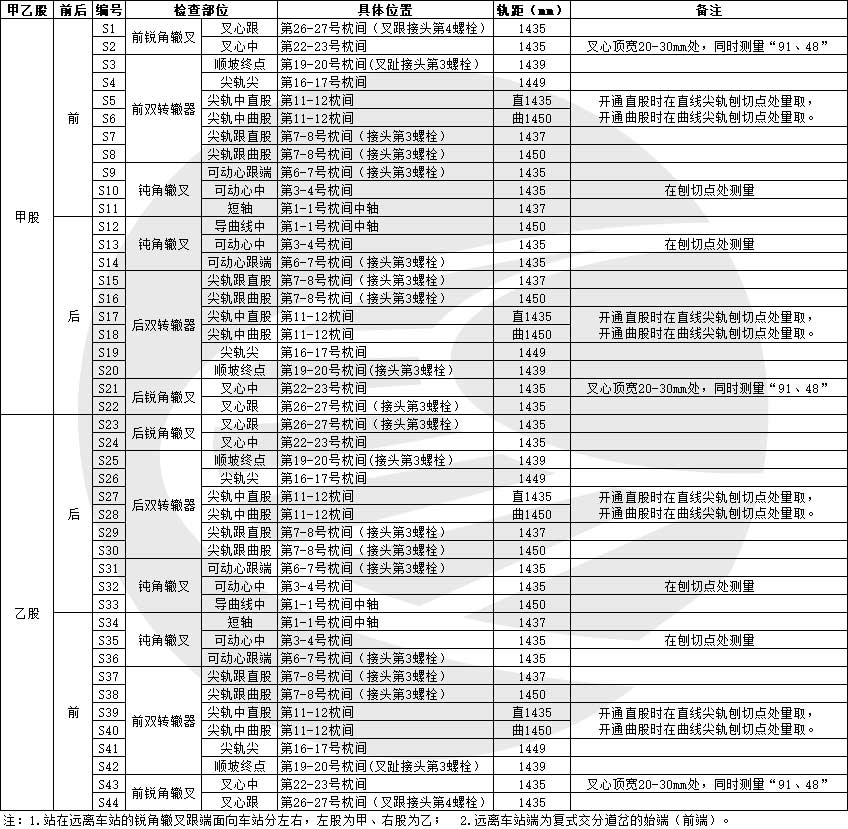

尖轨动程152，活动心轨动程90；护轨平直段43-42，开口端前87/71，后80/65；尖轨尖轨距加宽14mm，前顺坡终点距尖轨尖2670mm，直股尖轨顺坡终点距尖轨尖2313mm；导曲加宽15mm，中轴轨距1437mm。文章源自轨魅网-https://www.guimei8.com/5768.html
