50t龙门吊条形基础的设计及承载力检算

2021年2月10日00:00:06施工方案1 1,2442

1 计算说明

本文以某地质勘察院提供的梁场地质勘探报告、《建筑桩基技术规范》(JGJ94-2008)为计算依据。文章源自轨魅网-https://www.guimei8.com/5774.html

50t龙门吊:自重750kN,使用荷载450kN;人字腿间距13m;每侧四个轮,间距1.5 m—13m—1.5 m;跨度42 m;文章源自轨魅网-https://www.guimei8.com/5774.html

2 50t 门吊基础

50 t龙门吊最大轮压按Pkmax=(750/8+450/4)=206.25kN,计算时按照 Pkmax=210 kN取值,单侧四个车轮,间距为1500 mm+13000 mm+1500 mm,钢轨采用P50。基础采用条形基础,基础宽1500 mm,高1 000 mm,下铺设200 mm二灰碎石垫层。文章源自轨魅网-https://www.guimei8.com/5774.html

计算简图如图1所示。文章源自轨魅网-https://www.guimei8.com/5774.html

50t龙门吊条形基础的设计及承载力检算

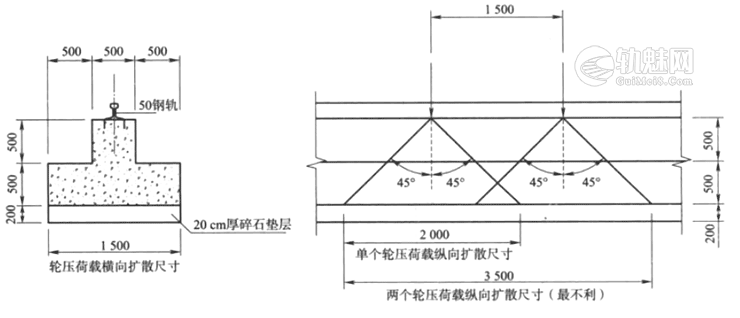

50t龙门吊基础计算简图(图中尺寸单位:mm)

地基承载力计算:从图中可以看出,两个车轮为一组时为最不利情况。偏于安全,不考虑钢轨高度对轮压的扩散作用。文章源自轨魅网-https://www.guimei8.com/5774.html

一组车轮作用范围:宽度B=1.5 m文章源自轨魅网-https://www.guimei8.com/5774.html

长度L=1+1.5+1=3.5 m文章源自轨魅网-https://www.guimei8.com/5774.html

一组车轮荷载为P=2×210=420 kN考虑混凝土地基梁自重,则基底应力为:文章源自轨魅网-https://www.guimei8.com/5774.html
