50AT1钢轨断面(过渡)尺寸图

2021年3月23日00:00:04相关图纸评论673

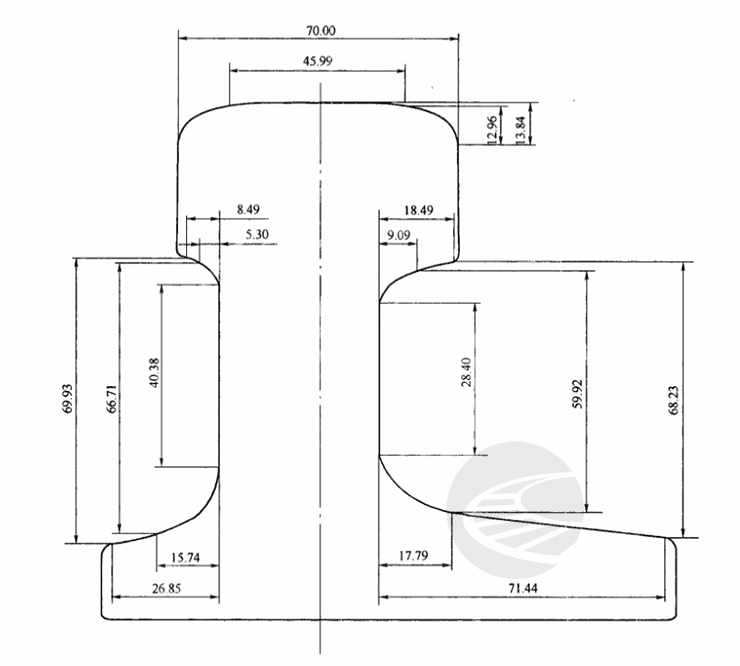

50AT1钢轨断面(过渡)尺寸图

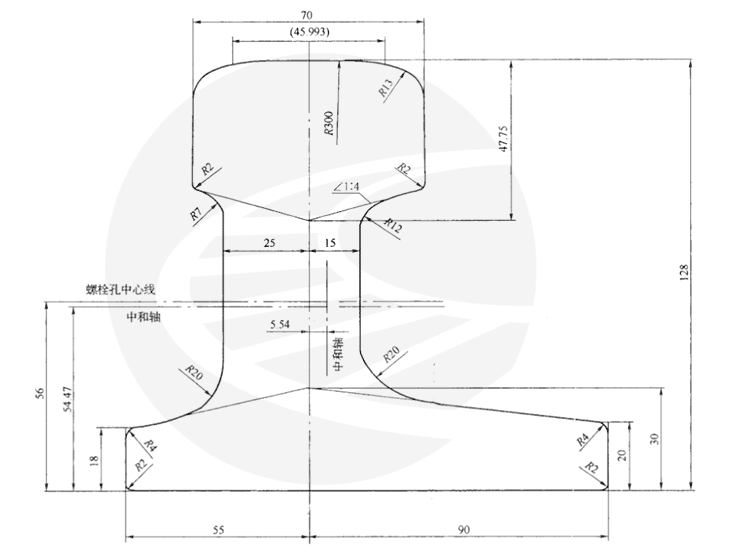

50AT1钢轨断面尺寸图

50AT1钢轨断面(过渡)尺寸图

50AT1钢轨断面过渡尺寸图


文章源自轨魅网-https://www.guimei8.com/6231.html
表1 铁路道岔用非对称断面钢轨有关参数
项目 单位 50AT1
单位质量 kg/ m 69.31
横断面面积 cm² 88.29
对水平轴线的惯性力距 cm4 1521.09
对垂直轴线的惯性力距 cm4 784.73
上部断面系数 cm³ 206.95
下部断面系数 cm³ 279.10
左侧底侧边断面系数 cm³ 129.62
右侧底侧边断面系数 cm³ 92.91
钢轨理论质量按钢的密度7.85 g/cm³计算。

文章来源:TB/T 3109-2013铁路道岔用非对称断面钢轨文章源自轨魅网-https://www.guimei8.com/6231.html
