60AT1钢轨断面(过渡)尺寸图

相关图纸评论1,474
60AT1钢轨断面(过渡)尺寸图

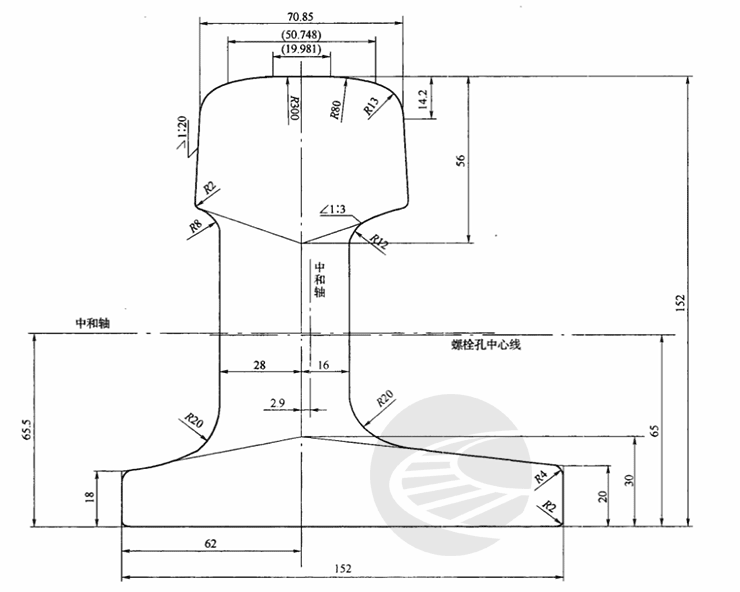

60AT1钢轨断面尺寸图

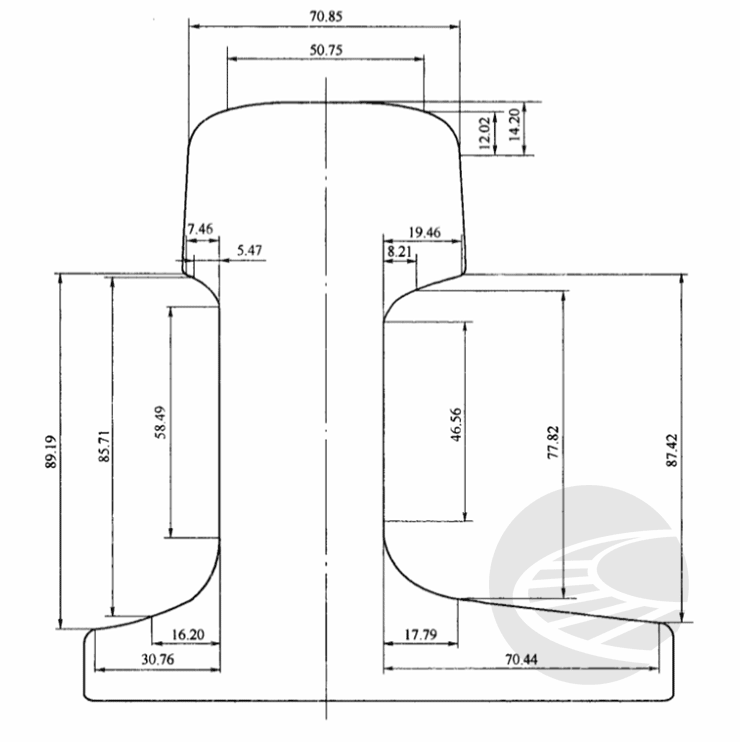

60AT1钢轨断面(过渡)尺寸图

60AT1钢轨断面过渡尺寸图


文章源自轨魅网-https://www.guimei8.com/6236.html
表1 铁路道岔用非对称断面钢轨有关参数
项目 单位 60AT1
单位质量 kg/ m 82.23
横断面面积 cm² 104.75
对水平轴线的惯性力距 cm4 2538.71
对垂直轴线的惯性力距 cm4 900.52
上部断面系数 cm³ 387.53
下部断面系数 cm³ 293.49
左侧底侧边断面系数 cm³ 138.78
右侧底侧边断面系数 cm³ 103.38
钢轨理论质量按钢的密度7.85 g/cm³计算。

文章来源:TB/T 3109-2013铁路道岔用非对称断面钢轨文章源自轨魅网-https://www.guimei8.com/6236.html
