60AT3钢轨断面(过渡)尺寸图
所属分类:相关图纸 最后更新:2021年3月27日 00:48

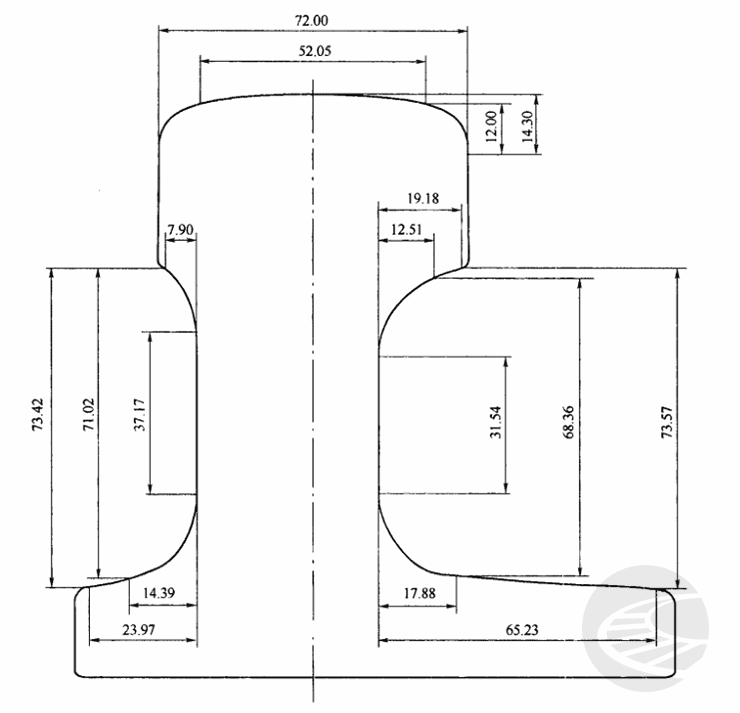

60AT3钢轨断面(过渡)尺寸图

60AT3钢轨断面过渡尺寸图

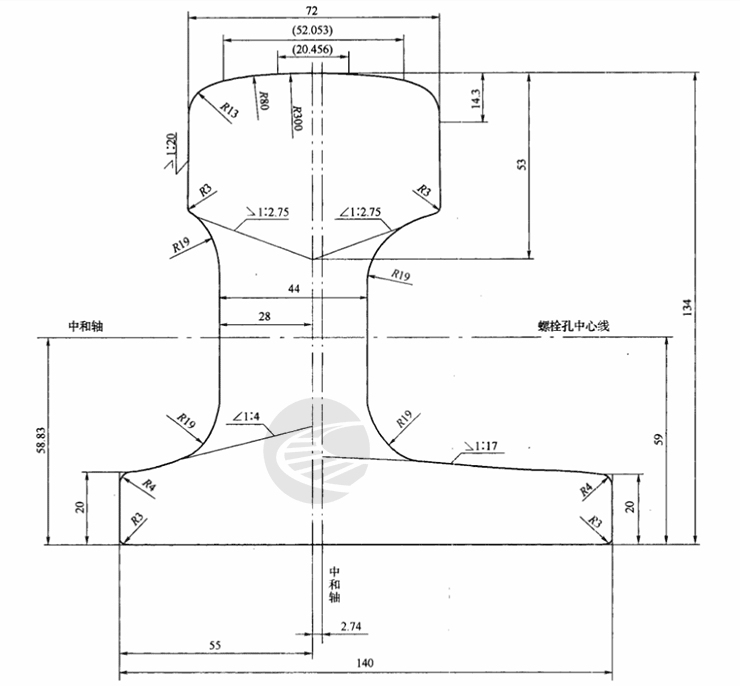

60AT3钢轨断面(过渡)尺寸图

60AT3钢轨断面尺寸图



表1 铁路道岔用非对称断面钢轨有关参数
项目 单位 60AT3
单位质量 kg/ m 72.97
横断面面积 cm² 92.95
对水平轴线的惯性力距 cm4 1726.90
对垂直轴线的惯性力距 cm4 741.20
上部断面系数 cm³ 229.70
下部断面系数 cm³ 293.50
左侧底侧边断面系数 cm³ 128.40
右侧底侧边断面系数 cm³ 90.10
钢轨理论质量按钢的密度7.85 g/cm³计算。

文章来源:TB/T 3109-2013铁路道岔用非对称断面钢轨
