[普速]无缝线路应力调整作业指导书

2021年7月14日00:32:49技术交底评论9551
文章源自轨魅网-https://www.guimei8.com/6911.html

无缝线路局部应力调整作业指导书

1.作业项目文章源自轨魅网-https://www.guimei8.com/6911.html

普速铁路无缝线路应力调整作业。文章源自轨魅网-https://www.guimei8.com/6911.html

2.作业目的文章源自轨魅网-https://www.guimei8.com/6911.html

将无缝线路锁定轨温调整均匀,确保防断、防胀等季节性设备安全。文章源自轨魅网-https://www.guimei8.com/6911.html

3.作业组织文章源自轨魅网-https://www.guimei8.com/6911.html

3.1劳动组织:每100m配置8人(视现场地理环境及配备工机具可适当增减)。文章源自轨魅网-https://www.guimei8.com/6911.html

3.2机具材料:轨距尺、轨温表、内燃(电动)扳手、丁字扳手、活口板子、滚筒、撞轨器、液压起道器、叉子、撬棍、扭力扳手。文章源自轨魅网-https://www.guimei8.com/6911.html

3.3防护方式:按规定设置驻站联络员与现场防护员。文章源自轨魅网-https://www.guimei8.com/6911.html

3.4带班盯控:两个车间及以上主要作业人员参加的施工,由主管副段长指派段胜任干部组织及盯控;单个车间组织的施工由不低于副主任级别的人员组织及盯控。文章源自轨魅网-https://www.guimei8.com/6911.html

4.作业程序文章源自轨魅网-https://www.guimei8.com/6911.html

4.1作业条件文章源自轨魅网-https://www.guimei8.com/6911.html

此项作业需纳入维修天窗或月度施工计划。文章源自轨魅网-https://www.guimei8.com/6911.html

4.2作业步骤和要点文章源自轨魅网-https://www.guimei8.com/6911.html

4.2.1准备:①确认作业地点、封闭时间及工作量;②准备作业工、机具,确认其处于良好状态;③测量轨温、确定撞轨位置;④拆卸影响钢轨伸缩的相关设备。文章源自轨魅网-https://www.guimei8.com/6911.html

4.2.2登记封锁:①驻站联络员按照规定要求进行登记;②作业负责人确认命令无误后、通知现场防护员设置停车信号防护。文章源自轨魅网-https://www.guimei8.com/6911.html

4.2.3核对应力调整范围,测量轨温,轨温符合作业条件。文章源自轨魅网-https://www.guimei8.com/6911.html

4.2.4松开扣件:①扣件必须全部松开;②滚筒设置均匀。文章源自轨魅网-https://www.guimei8.com/6911.html

4.2.5撞轨并观测:①现场实际轨温准确、记录清楚;②撞轨人员听从指挥,准确观测位移。文章源自轨魅网-https://www.guimei8.com/6911.html

4.2.6整正胶垫复紧扣件:①整正偏斜胶垫;②调整轨距;③扣件齐全,位置正确,扭力达标。文章源自轨魅网-https://www.guimei8.com/6911.html

4.2.7作业回检:作业负责人对当日作业地点轨距、水平、扭力矩进行全面检查、发现不合格及时返工、统计完成工作量、记录回检质量数据。文章源自轨魅网-https://www.guimei8.com/6911.html

4.2.8开通线路:①作业负责人检查确认线路达到开通条件;②作业负责人确认无人员、机具、材料侵限;③撤除停车防护信号,按限行条件放行列车;④驻站员确认轨道电路是否良好;⑤驻站联络员按规定登记申请开通线路。文章源自轨魅网-https://www.guimei8.com/6911.html

5.质量标准文章源自轨魅网-https://www.guimei8.com/6911.html

5.1线路轨距尺寸容许范围在±1mm之间,枕木边缘距钢轨焊缝距离符合《普速铁路线路修理规则》第3.10.10条规定。文章源自轨魅网-https://www.guimei8.com/6911.html

5.2螺栓、螺栓丝扣、弹簧垫圈齐全无失效、无型号规格不符。文章源自轨魅网-https://www.guimei8.com/6911.html

5.3上紧螺栓后,轨面及内侧错牙,正线、到发线不得超过1mm,其它线不得超过2mm。文章源自轨魅网-https://www.guimei8.com/6911.html

6.安全要求文章源自轨魅网-https://www.guimei8.com/6911.html

6.1严格执行《普速铁路工务安全规则》及集团公司《工务上线作业安全防护相关规定》、《工务上线关键作业安全管理相关规定》等安全文件的要求,落实有效的防护措施,严格执行上线作业防护避车制度。文章源自轨魅网-https://www.guimei8.com/6911.html

6.2一旦发生防护联络中断,现场防护员应立即通知作业负责人组织人员、料具下道避车拉绳防护。经与驻站联络员联络良好确认无车,方可组织再次上道作业,严禁防护失联继续作业。文章源自轨魅网-https://www.guimei8.com/6911.html

6.3横越线路时,现场防护员应与驻站联络员联系,并落实“手比、眼看、口呼” “一站、二看、三通过”制度要求,确认无来车时,作业负责任人组织作业人员迅速通过,跨越多股道时,执行每股道确认制度。文章源自轨魅网-https://www.guimei8.com/6911.html

6.4在电气化区段作业时,必须保持电气化及信号装置的接地线及轨端连接线正常连接。文章源自轨魅网-https://www.guimei8.com/6911.html

6.5扳手、长柄工具要有绝缘套、作业中防止钢轨联电。文章源自轨魅网-https://www.guimei8.com/6911.html

6.6夜间作业需配齐照明设备,工机具粘贴反光条。文章源自轨魅网-https://www.guimei8.com/6911.html

文章源自轨魅网-https://www.guimei8.com/6911.html

无缝线路应力调整作业指导书文章源自轨魅网-https://www.guimei8.com/6911.html

一、作业介绍文章源自轨魅网-https://www.guimei8.com/6911.html

作业范围:本作业指导书适用于工务段范围内的 普速铁路无缝线路应力调整作业文章源自轨魅网-https://www.guimei8.com/6911.html

人员要求:文章源自轨魅网-https://www.guimei8.com/6911.html

⒈岗位要求:作业负责人由车间主任(副)担当;设备操作人员必须经过专业培训、取得相应资格方可上岗;作业人员需经段级安全培训并考核合格人员。文章源自轨魅网-https://www.guimei8.com/6911.html

⒉人员配置:必须设置“三位一体”防护。作业人数根据施工长度确定。文章源自轨魅网-https://www.guimei8.com/6911.html

作业条件:文章源自轨魅网-https://www.guimei8.com/6911.html

⑴天窗点内:进行应力放散。文章源自轨魅网-https://www.guimei8.com/6911.html

⑵天窗点外:工作量调查、划撬、拧紧螺栓。严禁利用运行速度160km/h 及以上列车与前趟列车间隔进行点外作业。文章源自轨魅网-https://www.guimei8.com/6911.html

⑶作业时间:不得少于 90 分钟。文章源自轨魅网-https://www.guimei8.com/6911.html

⑷配合要求:车务段、电务进行配合。文章源自轨魅网-https://www.guimei8.com/6911.html

作业风险:文章源自轨魅网-https://www.guimei8.com/6911.html

1.违章施工作业风险文章源自轨魅网-https://www.guimei8.com/6911.html

⑴无计划作业或超范围作业,天窗修点外干点内工作,造成行车及人身伤害事故;文章源自轨魅网-https://www.guimei8.com/6911.html

⑵横越线路未执行“一站、二看、三通过”的规定,上道前未严格执行“手比、眼看、口呼”制度,造成行车事故及人身伤害;文章源自轨魅网-https://www.guimei8.com/6911.html

⑶线路上作业未按规定设置防护,作业点超过 100 米、通信不良或瞭望不良地段未及时增设中间防护员,未严格执行现场防护员与驻站联络员联系制度,出现联系中断或脱节未立即停止作业并组织人员下道,遇六级以上大风未停止作业,造成行车事故及人身伤害;文章源自轨魅网-https://www.guimei8.com/6911.html

⑷机具、料具堆放不稳固,卸机(工)具、材料无专人负责清道侵入限界,造成行车事故;文章源自轨魅网-https://www.guimei8.com/6911.html

⑸施工前未对机具进行检查,确认机具状态是否不良或安全附件是否失效,在使用过程中出现故障不能正常开通线路顶点,起拨道器放在铝热焊缝处断轨,在线路上推动撞轨器时撞坏行车设备,造成行车事故;文章源自轨魅网-https://www.guimei8.com/6911.html

⑹在小半径曲线上进行应力调整时,未在钢轨内侧轨枕螺栓上插入立管防止钢轨出槽或翻倒,造成行车事故及人身伤害;文章源自轨魅网-https://www.guimei8.com/6911.html

⑺现场未配备氧气、乙炔等切割设备及钢轨、夹板、接头螺栓等应急备品,出现胀轨时无法按时开通线路,造成行车事故。文章源自轨魅网-https://www.guimei8.com/6911.html

⒉从业人员伤害风险文章源自轨魅网-https://www.guimei8.com/6911.html

⑴电气化区段作业,作业人员和工具与接触网带电部分不保持2m 以上安全距离,造成触电人身伤害;文章源自轨魅网-https://www.guimei8.com/6911.html

⑵搬运长、大、重物,未进行统一指挥,工具乱丢乱放,造成人身伤害;文章源自轨魅网-https://www.guimei8.com/6911.html

⑶垫、撤滚筒时不注意压伤手指,高温季节用起拨道器向外拨短轨时钢轨外侧站人,造成人身伤害;文章源自轨魅网-https://www.guimei8.com/6911.html

⑷撞轨时卡具安装不牢靠、用力不适当,造成人身伤害。文章源自轨魅网-https://www.guimei8.com/6911.html

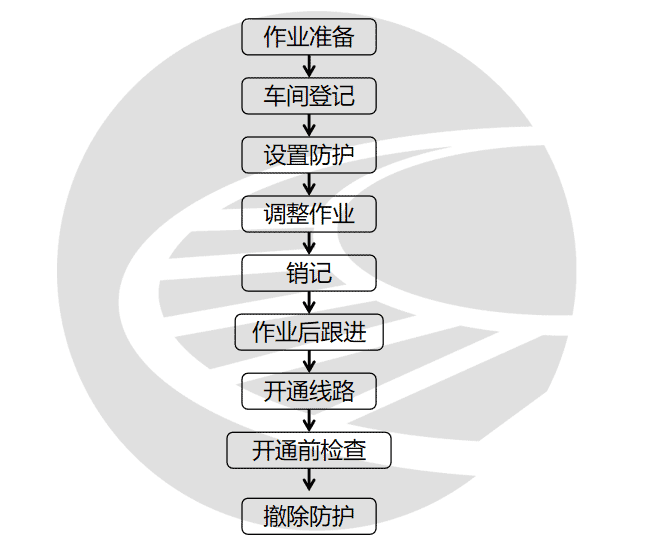

二、作业流程图文章源自轨魅网-https://www.guimei8.com/6911.html

[普速]无缝线路应力调整作业指导书文章源自轨魅网-https://www.guimei8.com/6911.html

三、作业程序及标准文章源自轨魅网-https://www.guimei8.com/6911.html

⒈作业准备文章源自轨魅网-https://www.guimei8.com/6911.html

作业前准备好相关机具,检查机具状态。文章源自轨魅网-https://www.guimei8.com/6911.html

⒉防护设置文章源自轨魅网-https://www.guimei8.com/6911.html

设置“三位一体”防护,车站设置驻站防护员(驻站防护员应提前 40 分钟到达车站),待作业负责人通知后,登记、请点。文章源自轨魅网-https://www.guimei8.com/6911.html

⒊作业流程文章源自轨魅网-https://www.guimei8.com/6911.html

⑴工(机)具检查文章源自轨魅网-https://www.guimei8.com/6911.html

1.1 作业人员对各类机械、工(机)具性能及安全性进行检查测试,确认状态良好,防止损伤的工(机)具带入作业现场。文章源自轨魅网-https://www.guimei8.com/6911.html

1.2 使用的工(机)具需用反光漆(膜)进行编号,以防止使用中工(机)具侵入限界或遗留在线路上。文章源自轨魅网-https://www.guimei8.com/6911.html

1.3 备齐短轨头、夹板和无孔夹具等应急备品。文章源自轨魅网-https://www.guimei8.com/6911.html

⑵设置防护文章源自轨魅网-https://www.guimei8.com/6911.html

2.1 驻站联络员提前 40 分钟到达车站办理登记手续,了解列车运行情况,及时通知现场防护员。文章源自轨魅网-https://www.guimei8.com/6911.html

2.2 现场防护员根据要求准备好防护标牌,按要求设置防护。文章源自轨魅网-https://www.guimei8.com/6911.html

⑶作业准备文章源自轨魅网-https://www.guimei8.com/6911.html

3.1 调查工作量:首先测定轨温,调查线路爬行量,对桥梁、道口、联合接头位置、缓冲区钢轨配置、轨缝及备用轨长度、根数、相邻道岔前后缝的接头方正量等数据,调查线路平、纵面状态及有关设备情况。文章源自轨魅网-https://www.guimei8.com/6911.html

3.2 掌握季节气温、施工轨温,进行技术性分析,根据现场调查和铺设原始资料、设计放散轨温,计算调整长度,研究制定应力调整方案。进行施工前的调整,要视季节特点及施工天窗等因素准确计算调整量。文章源自轨魅网-https://www.guimei8.com/6911.html

应力调整长度公式:L=△lz/[α×(Tsy-Tst)]文章源自轨魅网-https://www.guimei8.com/6911.html

式中:L 应力调整长度文章源自轨魅网-https://www.guimei8.com/6911.html

△lz 假定轨温升至 Tst 时伸缩量文章源自轨魅网-https://www.guimei8.com/6911.html

α线膨胀系数文章源自轨魅网-https://www.guimei8.com/6911.html

Tsy 原锁定轨温文章源自轨魅网-https://www.guimei8.com/6911.html

Tst 按 Tsy 下降 3℃文章源自轨魅网-https://www.guimei8.com/6911.html

3.3 驻站联络员提前 40 分钟到达车站办理施工登记手续,并全面了解列车运行情况,及时通知现场防护员,现场防护员到位对现场人员进行安全监控。文章源自轨魅网-https://www.guimei8.com/6911.html

3.4 夜间施工准备照明灯具,沿线路按 60~100m 布设一盏照明灯。文章源自轨魅网-https://www.guimei8.com/6911.html

3.5 安照班前分工,划分工作量,划设位移观测桩,要求设置正确,标记规范可靠。文章源自轨魅网-https://www.guimei8.com/6911.html

⑷封锁施工作业文章源自轨魅网-https://www.guimei8.com/6911.html

4.1 封锁点开始在长轨计划位置上(原则上每 200~250m 安装一处,曲线等地段可适当加密)安装撞轨器,安装撞轨夹具,做好撞轨准备。文章源自轨魅网-https://www.guimei8.com/6911.html

4.2 全部松开轨枕扣件(高温放低温+15℃及以上由轨条两端向中间松解),起道机及撬棍配合,及时抽出轨枕承轨槽上的橡胶垫板并加垫滚筒(置放在放散向异侧),每隔 20 根轨枕置放一个滚筒。完成后通知撞轨作业人员。文章源自轨魅网-https://www.guimei8.com/6911.html

4.3 当各百米观测桩到位时停止撞轨。文章源自轨魅网-https://www.guimei8.com/6911.html

4.4 恢复线路一股,隔一紧一,扣件上紧(半径小于 600m 地段及接头轨枕要全部上紧)。文章源自轨魅网-https://www.guimei8.com/6911.html

4.5 按以上程序对另一股钢轨进行调整。随后再全部上紧,扭力矩达到要求。文章源自轨魅网-https://www.guimei8.com/6911.html

4.6 螺栓全部复拧,上紧,扭力矩达要求,恢复轨距杆。文章源自轨魅网-https://www.guimei8.com/6911.html

4.7 全面检查各部几何尺寸及零件,达到列车提速条件后,进行阶梯提速。文章源自轨魅网-https://www.guimei8.com/6911.html

4.8 技术人员应收集各百米标调整量、作业时气温、轨温等资料,整理填写应力调整技术资料。文章源自轨魅网-https://www.guimei8.com/6911.html

⑸线路开通后作业文章源自轨魅网-https://www.guimei8.com/6911.html

5.1 第一次列车过后检查线路情况,复紧接头、扣件螺栓。文章源自轨魅网-https://www.guimei8.com/6911.html

5.2 继续整正窜出的大胶垫。文章源自轨魅网-https://www.guimei8.com/6911.html

5.3 测量各百米桩调整量和总调整量,分析调整效果,总放调整如与原计划有出入,应修正锁定轨温。文章源自轨魅网-https://www.guimei8.com/6911.html

5.4 回收撞轨器、发电机等工具。文章源自轨魅网-https://www.guimei8.com/6911.html

5.5 方正铝热焊接头处及缓冲区轨枕,方枕地段的几何尺寸达到验收标准。文章源自轨魅网-https://www.guimei8.com/6911.html

5.6 技术人员收集各百米标调整量、作业时气温、轨温等资料,整理填写应力调整技术资料。文章源自轨魅网-https://www.guimei8.com/6911.html

四、质量标准文章源自轨魅网-https://www.guimei8.com/6911.html

1.应力调整后的锁定轨温应达到设计锁定轨温(±5℃),两股相差不超过 5℃。跨区间或全区间无缝线路相邻单元轨节锁定轨温相差不超过 5℃,区间内单元轨条的锁定轨温差不超 10℃,各单元轨节应力放散均匀。文章源自轨魅网-https://www.guimei8.com/6911.html

2.调整后应力均匀并满足施工安全要求,完毕后认真整理技术资料。文章源自轨魅网-https://www.guimei8.com/6911.html

3.几何尺寸、扭力矩、联结零件等符合验收标准文章源自轨魅网-https://www.guimei8.com/6911.html

五、作业机具材料文章源自轨魅网-https://www.guimei8.com/6911.html

序号 名称 规格型号 单位 数量 备注
1 道尺
2 扭力矩扳手
3 铜锤
4 起道机
5 改道器
6 轨温表
7 区间电话
8 450mm活口扳手
9 鼓包夹板
10 普通夹板
11 封连导线1.5

文章源自轨魅网-https://www.guimei8.com/6911.html
