道岔各部轨件名称示意图(单开、双开、复交、交渡)

1 说明

1、单开道岔以道岔尖轨尖端开口方向为前端,面向前端分左右,以中心线直向外股为上;

2、双开道岔以中心线两内轨为上,外轨为下;

3、复式交分道岔、菱形道岔以里程大小分前后,小里程方向为前,大里程方向为后,以站舍方向分上下,面向站舍方向为上,背向站舍方向为下;

4、为区分与基本轨重名,靠近护轨钢轨为主轨。

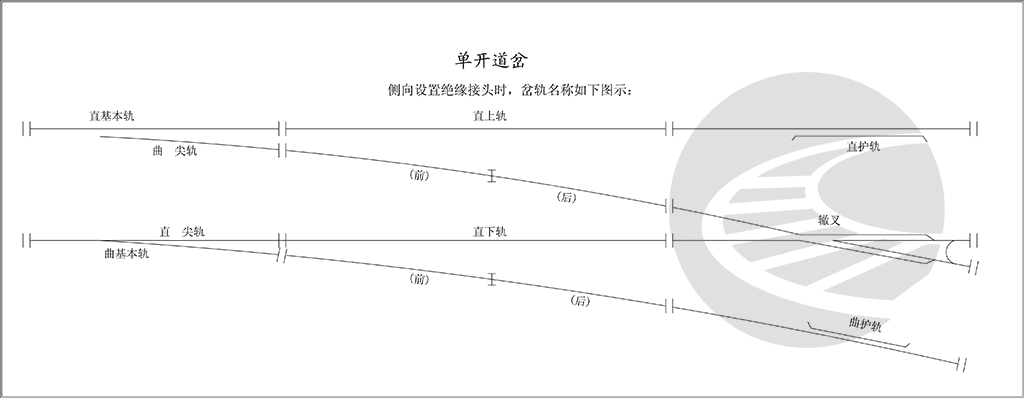

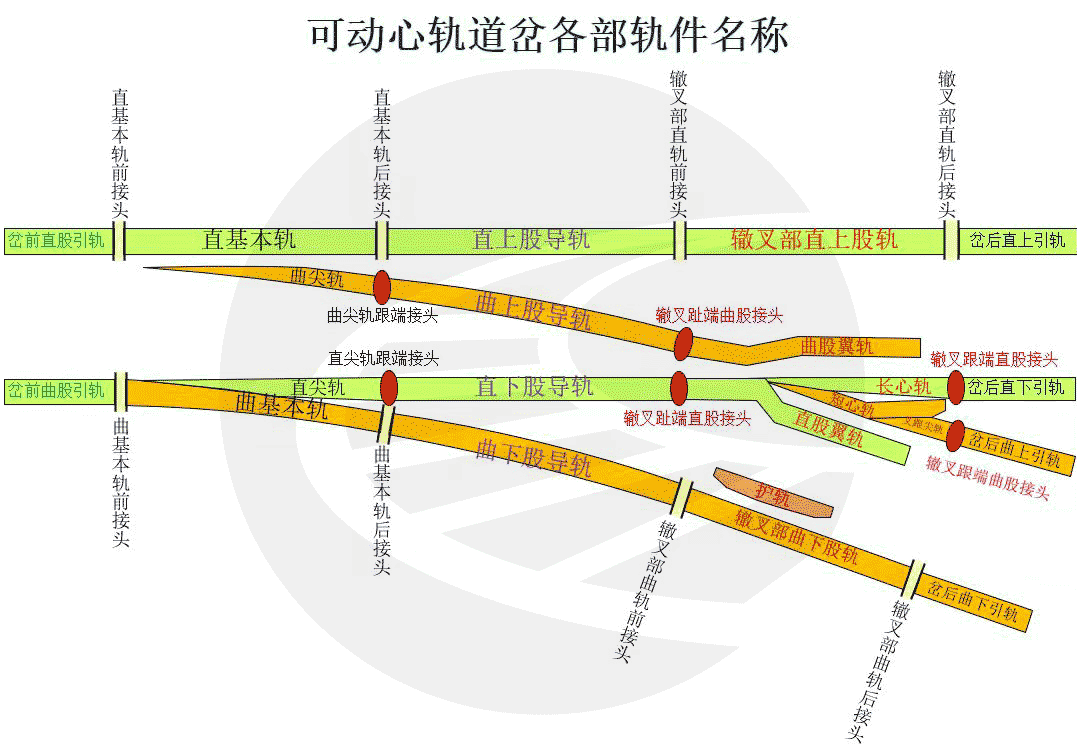

2 单开道岔各部件名称

道岔各部轨件名称示意图(单开、双开、复交、交渡)
道岔各部轨件名称示意图(单开、双开、复交、交渡)
道岔各部轨件名称示意图(单开、双开、复交、交渡)

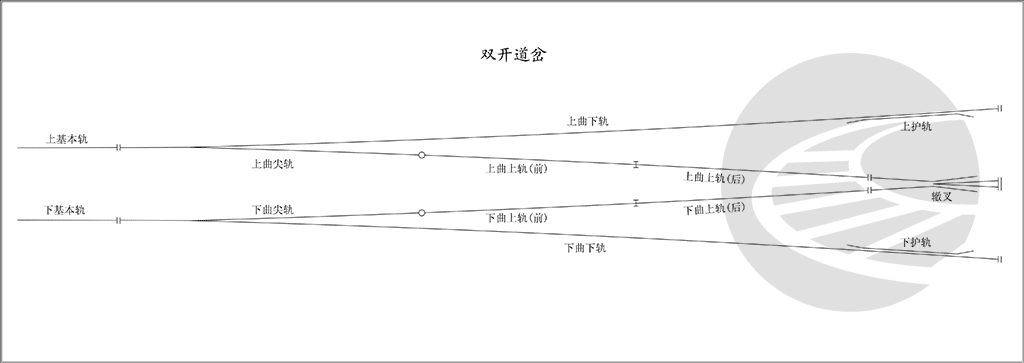

3 双开道岔各部件名称

道岔各部轨件名称示意图(单开、双开、复交、交渡)

4 复式交分道岔各部件名称

道岔各部轨件名称示意图(单开、双开、复交、交渡)

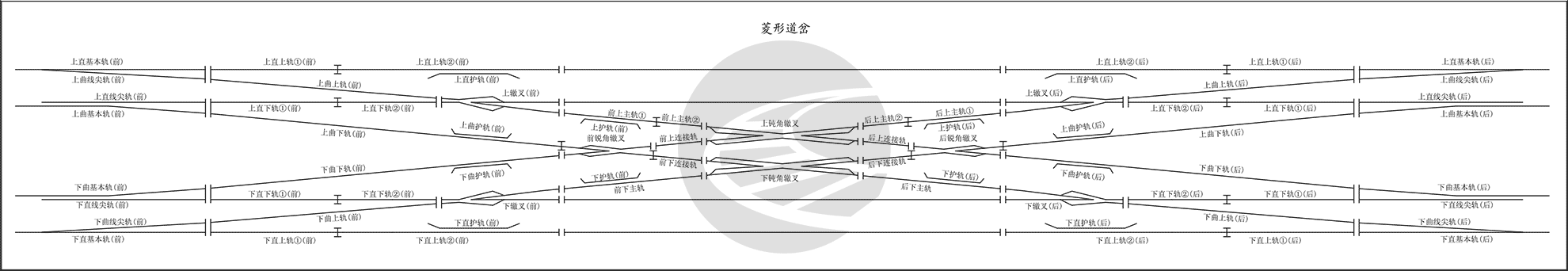

5 交叉渡线各部件名称

道岔各部轨件名称示意图(单开、双开、复交、交渡)



文章来源:

文章由网站微信2群Mis.J分享

注意:内容涉及标准可能存在废止的情况,请实际操作中勿采用,本文仅提供知识参考思路!若有错误,请留言指正,也希望这些知识点可以帮到你!
声明:本文内容观点仅代表作者,非本站立场,编辑时进行少量增删,且内容仅做技术交流和分享,如有侵权请与我们联系,我们将及时删除!
转载:除非另有说明,否则本站内容依据CC BY-NC-SA 4.0许可证进行授权,转载请附上出处链接!
