一、机具简介
1.简介
[full_img]

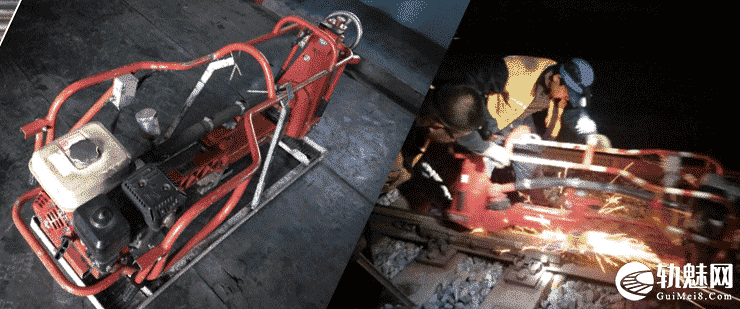

内燃轨形磨轨机
[/full_img]
内燃轨形磨轨机简称：精磨机;
型号：NMG-4.9 ;
油箱容积(L):1.8
耗油量（L/h）：约 1.6
发动机型号： 空冷单缸四冲程汽油发动机（HONDA GX200）󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄡󠄤󠄞󠄨󠄦󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
2.工作原理
动力传送经一个灵活的软轴、一个角齿轮箱和一个V型皮带传递到砂轮。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄡󠄤󠄞󠄨󠄦󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
3.主要用途
可用于钢轨外形、钢轨两侧的精细打磨。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄡󠄤󠄞󠄨󠄦󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
4.用油
汽油机必须使用纯汽油:汽油牌号为92#。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄡󠄤󠄞󠄨󠄦󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
润滑油脂：Kluberlub BE 41-1501或通用锂基润滑油脂󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄡󠄤󠄞󠄨󠄦󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
二、操作规程
1.使用前的准备
1、在操作前必须检查机器的细微设置。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄡󠄤󠄞󠄨󠄦󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
2、不能移走砂轮保护罩。
3、砂轮要防止损坏及防潮。
4、使用之前必须检查砂轮和砂轮保护罩是否已在正确位置。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄡󠄤󠄞󠄨󠄦󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
5、机器使用的砂轮，允许线速度为50m/s。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄡󠄤󠄞󠄨󠄦󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
6、可以手动调节砂轮或用电控开关调节砂轮，砂轮可以上下调节高度。用手轮调节时，手轮每转一圈，砂轮进给量为1mm。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄡󠄤󠄞󠄨󠄦󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
2.机器的使用
1、随着发动机的启动，用电控开关将砂轮设置到所需打磨的深度（大多数情况根据钢轨附近的情况进行调整）。深度调节好后，锁紧深度锁紧螺母，以防打磨时松动，造成打磨过深。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄡󠄤󠄞󠄨󠄦󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
2、现在升高打磨砂轮，直到它达到钢轨的最高凸出点位置。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄡󠄤󠄞󠄨󠄦󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
3、当机器在打磨点附近来回打磨时，用手动调节开关控制打磨砂轮的进给量，数显表会时时显示砂轮打磨深度值。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄡󠄤󠄞󠄨󠄦󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
4、机器本身的重量已适合打磨时所需的压力。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄡󠄤󠄞󠄨󠄦󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
5、当打磨钢轨两侧面时，砂轮在弹簧的作用下自动压向钢轨，保证打磨时所需要的打磨压力。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄡󠄤󠄞󠄨󠄦󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
6、机器偏转用机架偏转手轮进行调节。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄡󠄤󠄞󠄨󠄦󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
3.停机
1、关闭机器时应先将砂轮置于高出轨面3mm高度以上。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄡󠄤󠄞󠄨󠄦󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
2、关闭机器，防止不熟悉机器的人员操作机器。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄡󠄤󠄞󠄨󠄦󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
三、技术保养
1、调节砂轮进给的链条张紧度：取下调节砂轮轴的星形手柄和链轮罩,松开齿轮–马达的螺栓,通过调节安装螺丝位置或链扣来张紧链条,调节好后，上好链轮罩,装好星形手轮,拧上螺栓。
2、机架旋转单元设备：机架偏转手轮和主机架之间的阻尼垫片每月或需要时要润滑,如果手轮动作不灵活,调节手轮轴端上的螺母,链条驱动的张紧由内置的张紧链轮来调节。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄡󠄤󠄞󠄨󠄦󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
3、软轴：软轴的润滑每3个工作小时后就要进行一次；旋转(2-3圈)发动机附近的润滑油杯。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄡󠄤󠄞󠄨󠄦󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
4、角齿轮附件：每周定期清洗附件上的打磨碴和灰尘,经常的清洗和润滑接头处以便使拆卸更容易,每200个工作小时后，彻底清洗检查角齿轮附件。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄡󠄤󠄞󠄨󠄦󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
5、更换角齿轮润滑油脂：添加至角齿轮上部3/5位置处，除去旧油，但不要洗。同时，检查啮合齿轮的状况。角齿轮一旦有明显磨损就要更换。球轴承是自润滑免维护的，一旦有缺陷就必须换掉。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄡󠄤󠄞󠄨󠄦󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
6、万向联轴节：万向联轴节位于胶套的保护之下，每三个月应检查一次；联轴节与框架周边的间隙，也要注入润滑油脂，每年都要检查,有需要就添加。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄡󠄤󠄞󠄨󠄦󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
文章来源:
大连工务段培训课件《小型养路机械设备百科资料》󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄡󠄤󠄞󠄨󠄦󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
