GSR数控精磨机操作及保养

设备工装评论1,407

GSR数控精磨机用在高速铁路焊缝的打磨,也可以应用在钢轨波纹打磨,或其他钢轨的损伤修复。文章源自轨魅网-https://www.guimei8.com/8342.html

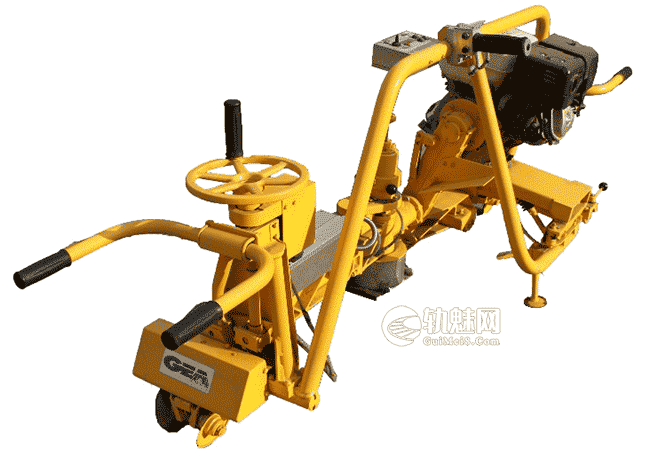

结构组成

数控精磨机的控制部分主要由升降步进电机、偏转步进电机、倾角传感器、火花传感器、角度位置传感器以及单片机和控制器、驱动器组成。文章源自轨魅网-https://www.guimei8.com/8342.html

GSR数控精磨机操作及保养文章源自轨魅网-https://www.guimei8.com/8342.html

 文章源自轨魅网-https://www.guimei8.com/8342.html

二、主要技术参数

1.发动机排量:270ML文章源自轨魅网-https://www.guimei8.com/8342.html

2.最大动力:5.1KW文章源自轨魅网-https://www.guimei8.com/8342.html

3.空载空转:≤1440 r/min文章源自轨魅网-https://www.guimei8.com/8342.html

4.旋转速度:3600 r/min文章源自轨魅网-https://www.guimei8.com/8342.html

5.燃料:不低于90#,无铅汽油文章源自轨魅网-https://www.guimei8.com/8342.html

6.燃料消耗率:≤374 g/kW  h文章源自轨魅网-https://www.guimei8.com/8342.html

7.机油:SE以上, 推荐 SJ10W - 30文章源自轨魅网-https://www.guimei8.com/8342.html

8.打磨砂轮:Φ=150 mm,δ=72 mm文章源自轨魅网-https://www.guimei8.com/8342.html

9.打磨密度:18点文章源自轨魅网-https://www.guimei8.com/8342.html

10.显示精度:0.01 mm文章源自轨魅网-https://www.guimei8.com/8342.html

11.最大周速:40 m/s文章源自轨魅网-https://www.guimei8.com/8342.html

12.砂轮的转动角度:± 90°文章源自轨魅网-https://www.guimei8.com/8342.html

13.砂轮行程:60 mm文章源自轨魅网-https://www.guimei8.com/8342.html

14.整体尺寸:1700 mm×640 mm×880 mm文章源自轨魅网-https://www.guimei8.com/8342.html

15.总质量:110 kg文章源自轨魅网-https://www.guimei8.com/8342.html

三、工作原理

数控精磨机有手动、自动两种工作模式。文章源自轨魅网-https://www.guimei8.com/8342.html

自动模式:初始时砂轮处在和钢轨垂直的状态,接收开始指令后,按照内置的标准钢轨模型先向内侧既钢轨的工作边打磨,打磨90°,一直到钢轨的侧面距轨顶16mm处。然后砂轮回到垂直于钢轨的位置,按照内置的数字模型打磨钢轨的非工作边。一直到打磨完成,砂轮升高10mm,并回到和钢轨垂直的初始状态。文章源自轨魅网-https://www.guimei8.com/8342.html

手动模式:砂轮可以处于任意需要的位置,打磨的位置及深度由操作人员手动控制,这时计算机参与监控,一旦打磨深度达到钢轨的基本面,控制砂轮不再下降,避免操作失误造成钢轨损伤。文章源自轨魅网-https://www.guimei8.com/8342.html

机器装有固定保护装置,确保砂轮释放覆盖,屏蔽砂轮产生的可能会危害操作人员的火星或飞屑。文章源自轨魅网-https://www.guimei8.com/8342.html

使用方法

GSR打磨机特别适用于钢轨之间焊缝的精磨(清除多余的材料)。该机器必须用于滚动平面上钢轨的抛光,相对于弧形轨顶侧(操作员侧)产生正确的半径。文章源自轨魅网-https://www.guimei8.com/8342.html

确保已经正确完成试运行。将机器放置在钢轨上。旋转手轮,抬高砂轮,直至其与钢轨接触。使机器在钢轨上滑动靠近需抛光的焊缝。文章源自轨魅网-https://www.guimei8.com/8342.html

(一)自动模式文章源自轨魅网-https://www.guimei8.com/8342.html

打磨机置于钢轨上安放平稳,并使打磨机中心处于要打磨的焊缝上,启动发动机,等发动机工作平稳后,打开控制面板上的电源开关,这时显示器显示00.00mm,停止灯(红色)点亮。这时应控制砂轮处于钢轨的基本面上,按下下降按钮,(按一下就可以松开)警文章源自轨魅网-https://www.guimei8.com/8342.html

示灯开始点亮,砂轮向下运动,当砂轮接触到钢轨擦出火花,砂轮上升2mm后开始下降,这时工作灯点亮(绿色),同时操作人员左右推动打磨机,推动的距离视打磨的长度。当砂轮下降到距钢轨基本面小于0.3mm时下降速度降低,当砂轮下降到钢轨基本轨高度时,计算机控制砂轮上升,上升高度2mm。计算机根据内置的标准钢轨模型控制砂轮自动偏转一定的角度停止。工作灯熄灭,停止灯点亮。当红色的停止灯点亮时,操作人员应控制打磨机砂轮处在钢轨的基本面上,按下下降按钮,计算机控制打磨机进行第2个打磨点的打磨,此后一直循环直到第18个点打磨完成,计算机控制砂轮自动回到起始点,并行进到非工作边打磨的第一个点,重复以上的打磨过程,直到18个点打磨完成,砂轮上升10mm,并回到和轨面垂直的初始位置。警灯熄灭,停止灯点亮,整个打磨工作完成。文章源自轨魅网-https://www.guimei8.com/8342.html

(二)手动模式文章源自轨魅网-https://www.guimei8.com/8342.html

打磨机置于钢轨上安防平稳,并使打磨机中心处于要打磨的焊缝上,启动发动机且发动机工作平稳后,打开控制面板上的电源开关,这时显示器显示00.00mm,工作灯(绿色)点亮。这时应控制砂轮处于钢轨的基本面上,按下下降按钮,(按一下就可以松开)警示灯开始点亮,砂轮向下运动,当砂轮接触到钢轨擦出火花,砂轮上升2mm停止待机。显示器显示02.00mm。这时按压下降按钮(一直按住)砂轮下降,同时要左右拖动打磨机进行打磨,松开按钮砂轮停止下降,再次按压砂轮再次下降,打磨完成按压上升按钮砂轮上升,松开上升按钮砂轮停止上升,摇动打磨机偏转手轮,控制打磨机偏转到需要的角度,并使砂轮处于钢轨的基本面按压下降按钮,重复以前的动作,直到打磨完成。文章源自轨魅网-https://www.guimei8.com/8342.html

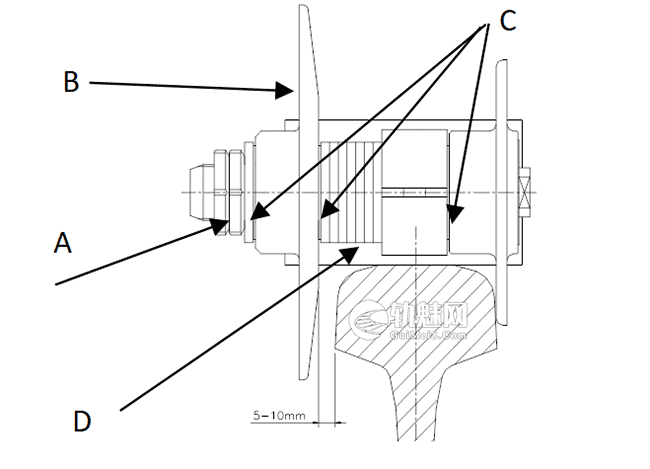

(三)导向滚轮调节文章源自轨魅网-https://www.guimei8.com/8342.html

开始工作前,根据钢轨尺寸调节导向滚轮。文章源自轨魅网-https://www.guimei8.com/8342.html

如下进行:文章源自轨魅网-https://www.guimei8.com/8342.html

1.松开环形螺母A。文章源自轨魅网-https://www.guimei8.com/8342.html

2.拆下垫片C和轮B。文章源自轨魅网-https://www.guimei8.com/8342.html

3.从轮B的一侧移动垫片D至另一侧,以在车轮和钢轨之间获得5~10mm的间隙。文章源自轨魅网-https://www.guimei8.com/8342.html

4.将垫片C放置就位,安装车轮(确保垫片C不会刮伤车轮轴承外圈和垫片D)。文章源自轨魅网-https://www.guimei8.com/8342.html

GSR数控精磨机操作及保养文章源自轨魅网-https://www.guimei8.com/8342.html

五、安全操作规程

仅可在操作人员及其助手的协助下才可完全确保工作条件安全,必须始终牢记通用安全规定。文章源自轨魅网-https://www.guimei8.com/8342.html

(一)在轨道区域工作文章源自轨魅网-https://www.guimei8.com/8342.html

1.仅当安全人员均就位后才可开始运行工作。文章源自轨魅网-https://www.guimei8.com/8342.html

2.必须始终严格遵守相关安全规定。文章源自轨魅网-https://www.guimei8.com/8342.html

3.必须始终遵守各种工作种类的相关安全规定。文章源自轨魅网-https://www.guimei8.com/8342.html

4.必须始终遵守现场作业负责人的指令。文章源自轨魅网-https://www.guimei8.com/8342.html

5.对于多轨道作业,始终在与正常交通方向相反的方向上移动。文章源自轨魅网-https://www.guimei8.com/8342.html

6.对于双轨道铁路,仅当完全有必要执行操作时,才可在两条线路之间工作。文章源自轨魅网-https://www.guimei8.com/8342.html

7.在存在第三条线路时,如果使用轻便机器,确保其隔离;否则应采取所有必要的预防措施。文章源自轨魅网-https://www.guimei8.com/8342.html

(二)机器安全性文章源自轨魅网-https://www.guimei8.com/8342.html

1.机器应仅可由合格人员操作。文章源自轨魅网-https://www.guimei8.com/8342.html

2.只有经授权人员可待在机器周围区域。文章源自轨魅网-https://www.guimei8.com/8342.html

3.始终与活动部件保持安全距离,并且在使用设备时,始终遵守标准安全预防措施。文章源自轨魅网-https://www.guimei8.com/8342.html

4.始终确保明确宣布、理解和执行提供的“警示”。文章源自轨魅网-https://www.guimei8.com/8342.html

5.机器操作人员必须配备规定的个人防护装备。文章源自轨魅网-https://www.guimei8.com/8342.html

(三)发动机文章源自轨魅网-https://www.guimei8.com/8342.html

1.必须在执行修理或维护工作前关闭发动机。文章源自轨魅网-https://www.guimei8.com/8342.html

2.确保在加满油液后适当紧固油箱塞子。文章源自轨魅网-https://www.guimei8.com/8342.html

3.发动机暖机时,禁止加注燃料。文章源自轨魅网-https://www.guimei8.com/8342.html

4.发动机暖机时,缓慢拧松油箱塞子。文章源自轨魅网-https://www.guimei8.com/8342.html

5.禁止吸入燃料蒸汽。文章源自轨魅网-https://www.guimei8.com/8342.html

6.如果燃料泄漏,禁止启动发动机,但需小心清洁被燃料污染的区域。文章源自轨魅网-https://www.guimei8.com/8342.html

7.定期检查燃油泄漏。如果发现泄漏,停止机器,并在发动机冷却后进行修理。文章源自轨魅网-https://www.guimei8.com/8342.html

8.禁止在机器附近吸烟或者使用明火。文章源自轨魅网-https://www.guimei8.com/8342.html

9.禁止在机器附近使用打磨机或类似工具。文章源自轨魅网-https://www.guimei8.com/8342.html

10.禁止在密封空间起动和使用。文章源自轨魅网-https://www.guimei8.com/8342.html

11.禁止在可燃和/或爆炸性材料附近起动。文章源自轨魅网-https://www.guimei8.com/8342.html

12.禁止在饱和空间内起动和使用。文章源自轨魅网-https://www.guimei8.com/8342.html

(四)机器文章源自轨魅网-https://www.guimei8.com/8342.html

1.与机器的发热零件(消声器管、液压系统)保持一定的距离。文章源自轨魅网-https://www.guimei8.com/8342.html

2.发动机运行时,禁止将机器置于无人看守的状态。从轨道上移下机器时,发动机必须始终关闭。文章源自轨魅网-https://www.guimei8.com/8342.html

3.禁止将机器置于无人看守的状态。文章源自轨魅网-https://www.guimei8.com/8342.html

4.禁止用手或身体其他部位接触机器的活动部件。文章源自轨魅网-https://www.guimei8.com/8342.html

(五)维护工作期间的安全性文章源自轨魅网-https://www.guimei8.com/8342.html

1.为执行维护或修理工作,机器必须转移至一个适当的安全场所。文章源自轨魅网-https://www.guimei8.com/8342.html

2.禁止使用可燃或腐蚀性液体或物质。文章源自轨魅网-https://www.guimei8.com/8342.html

3.所有维护、修理和检验操作都必须仅由合格人员进行。这些操作必须在适当的场所进行,停止发动机并且将设备置于一个安全的位置。文章源自轨魅网-https://www.guimei8.com/8342.html

六、保养维修

零件 操作 开始文章源自轨魅网-https://www.guimei8.com/8342.html

工作前

工作完成后 每月 每3个月 每年 如果发生相应需求,例如受损或故障
机器装配 目测检验 X
清洁 X
导向滚轮调节 X
导向滚轮更换 X
更换滑动滚轮 X
空气滤清器 清洁 X
更换 X
燃油箱滤清器 检验 X
更换 X
燃油箱 清洁 X
化油器 清洁 X
发动机油 检验 X
更换 X
火花塞 调节电极间隙 X
砂轮调节 润滑 X
皮带总成 检验和张紧 X
更换 X
更换半皮带轮 X
清洁 X
砂轮 检验 X X
更换 X

文章来源:文章源自轨魅网-https://www.guimei8.com/8342.html

《钢轨道岔打磨手册》长春工务段职工教育科 2018年版文章源自轨魅网-https://www.guimei8.com/8342.html
