一、编写内容

1.前言:简述工法概况,形成过程,研究开发单位,关键技术的成熟性与可靠性说明、鉴定和获奖情况。文章源自轨魅网-https://www.guimei8.com/9940.html

2.工法特点:说明本工法与传统施工方法的区别,在工期、质量、安全、节能、环保、造价等技术经济指标方面的先进性。文章源自轨魅网-https://www.guimei8.com/9940.html

3.适用范围:说明针对不同的设计要求、不同的工期、质量、节能、环保、造价等要求,以及不同的施工环境条件等,工法所适用的工程对象。文章源自轨魅网-https://www.guimei8.com/9940.html

4.工艺原理:从理论上阐述工法施工工艺及管理的基本原理,重点说明关键技术的理论基础。文章源自轨魅网-https://www.guimei8.com/9940.html

5.施工工艺流程及操作要点:工艺流程应按施工工艺的顺序编写,重点说明基本工艺流程,讲清工序间的关系、衔接和关键所在,最好采用流程图来表述,同时将劳动组织、人员数量和工种配备也应叙述清楚,文字难以表述的内容,附以图、表说明。文章源自轨魅网-https://www.guimei8.com/9940.html

6.材料与设备:以表格的形式说明主要材料机具的名称、规格、型号、数量、主要技术指标、用途、能耗。对于新材料、新设备,必要时应提供相应的检验检测方法。文章源自轨魅网-https://www.guimei8.com/9940.html

7.质量控制:说明本工法执行的国家、行业标准和规范,及达到标准规范要求所采取的措施,国家、行业标准规范中没有的,要经相关权威单位鉴定。文章源自轨魅网-https://www.guimei8.com/9940.html

8.安全措施:说明本工法执行的国家、行业有关的安全法律法规,结合本工法的具体情况,说明所采取的安全措施。文章源自轨魅网-https://www.guimei8.com/9940.html

9.环保、节能措施:说明本工法实施过程贯彻执行国家、地方、行业有关环境保护、节约能源的法律法规所采取的措施,及达到的指标。文章源自轨魅网-https://www.guimei8.com/9940.html

10.技术经济效益等分析:说明本工法与同类工程采用常规施工方法比较,具有哪些优越性,通过有关技术、经济、环保、节能指标的分析对比,对工法取得的经济、环保、节能和社会效益作出客观的评价。文章源自轨魅网-https://www.guimei8.com/9940.html

11.工程实例:列举应用本工法的工程项目概况,工法应用情况,取得的实际效果和需要改进的问题。文章源自轨魅网-https://www.guimei8.com/9940.html

二、工法文本要求

1.工法立题名称应与工法内容贴切,反映出工法特色,必要时冠以限制词。文章源自轨魅网-https://www.guimei8.com/9940.html

2.工法编写应层次分明,词、句、术语应准确、规范,使用非行业通用术语的专用术语要加注释,文稿中的数据要可靠,每篇文稿都要清洁,图、表、字要清晰美观。文章源自轨魅网-https://www.guimei8.com/9940.html

3.工法文本的格式采用国家工程建设标准格式。文章源自轨魅网-https://www.guimei8.com/9940.html

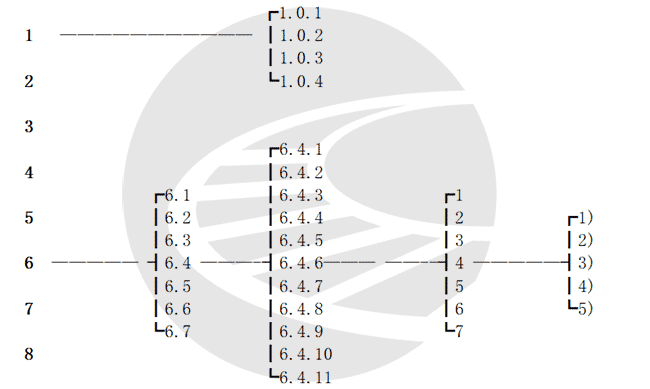

⑴工法的叙述按章、节、条、款、项五个层次依次排列。文章源自轨魅网-https://www.guimei8.com/9940.html

“章”是工法的主要单元,即上述工法应包括的11项内容;文章源自轨魅网-https://www.guimei8.com/9940.html

“条”是工法的基本单元,见如下编号示例说明:文章源自轨魅网-https://www.guimei8.com/9940.html

铁路轨道工程建设工法文本编写格式要求

章         节          条          款         项

⑵工法中的表格、图示应有名称。表、图的使用要与工法文字叙述层次相一致,表、图的编号以条文的编号相吻合。如果条文中有多表多图时,在条文号后加表、图的顺序号。文章源自轨魅网-https://www.guimei8.com/9940.html

例如:条文6.4.6中有三个表和二个图,文章源自轨魅网-https://www.guimei8.com/9940.html

“表”应表示为 表6.4.6—1,表6.4.6—2,表6.4.6—3;文章源自轨魅网-https://www.guimei8.com/9940.html

“图”应表示为 图6.4.6—1,图6.4.6—2。文章源自轨魅网-https://www.guimei8.com/9940.html

图示要符合制图标准。文章源自轨魅网-https://www.guimei8.com/9940.html

⑶工法中的公式编号与表、图的表示一致,与“条”相吻合,仅一个公式也要加顺序号,公式要居页面中心,例如:文章源自轨魅网-https://www.guimei8.com/9940.html

$$P_K=\frac{F_K+G_K}{A}\qquad (6.4.6—1) $$文章源自轨魅网-https://www.guimei8.com/9940.html

式中文章源自轨魅网-https://www.guimei8.com/9940.html

\(P_K\) ─ 相应于荷载效应标准组合时,基础底面处的平均压力值;文章源自轨魅网-https://www.guimei8.com/9940.html

\(F_K\)—相应于荷载效应标准组合时,上部结构传至基础顶面的竖向力值;文章源自轨魅网-https://www.guimei8.com/9940.html

\(G_K\) —基础自重和基础上的土重;文章源自轨魅网-https://www.guimei8.com/9940.html

\(A\) —基础底面面积。文章源自轨魅网-https://www.guimei8.com/9940.html

4.工法文稿中的计量单位必须采用国家法定计量单位,统一用符号表示,例如:m、m²、m³、kg、d、h等符号表示。文章源自轨魅网-https://www.guimei8.com/9940.html

铁路工程建设工法管理办法 第一章 总则 第一条为鼓励铁路施工企业技术创新,促进新技术、新工艺、新材料和新设备在铁路工程中的推...
542
下载信息 资源名称:铁路工程建设工法文本编写要求 资源格式:Word 资源版本:国铁工程监[2017]9号 资源大小:39kb
网盘密码:发表评论并刷新可见
