1 高低的定义

高低检测是测定钢轨顶面垂直于轨道方向高于或低于平直钢轨顶面的偏差。两股钢轨,有左右高低之分。

2 测量方法

高低的定义

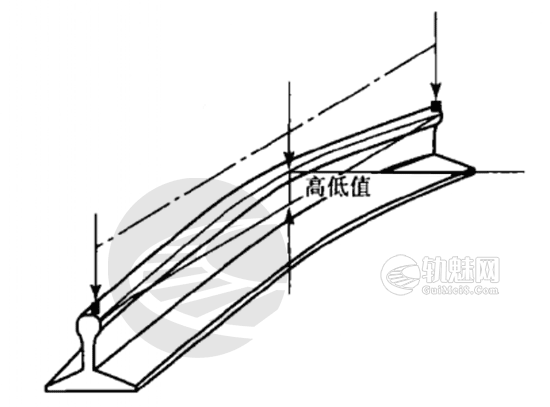

高低检测原理图

使用工具:弦线(QS-Ⅱ型曲线测量盒)、150 mm直钢尺或木折尺。

检测高低,先俯身目视不少于20m处钢轨下颚线的纵向平顺情况,对误差较大处,先找出起伏的变化点位置,将任意弦(通常用10 m弦)的一端放在变化点的轨面上,向另一端拉紧弦线,用直钢尺在轨面上测量最凹处的垂直高度,读数时,弦线下尺上数据减去1 mm为此低洼差值;高低为凸形时,用垫块将弦线两端垫起拉紧,测量最凸处,弦下读数减去弦下垫块的厚度再加1mm即为该处高凸值,见图。检测值高于平直钢轨顶面的记为“+”,低于平直钢轨顶面的记为“-”。

文章来源:《铁路轨道的检测与轨控》陈知辉编著
