60TY1钢轨断面(过渡)尺寸图

相关图纸评论1,414

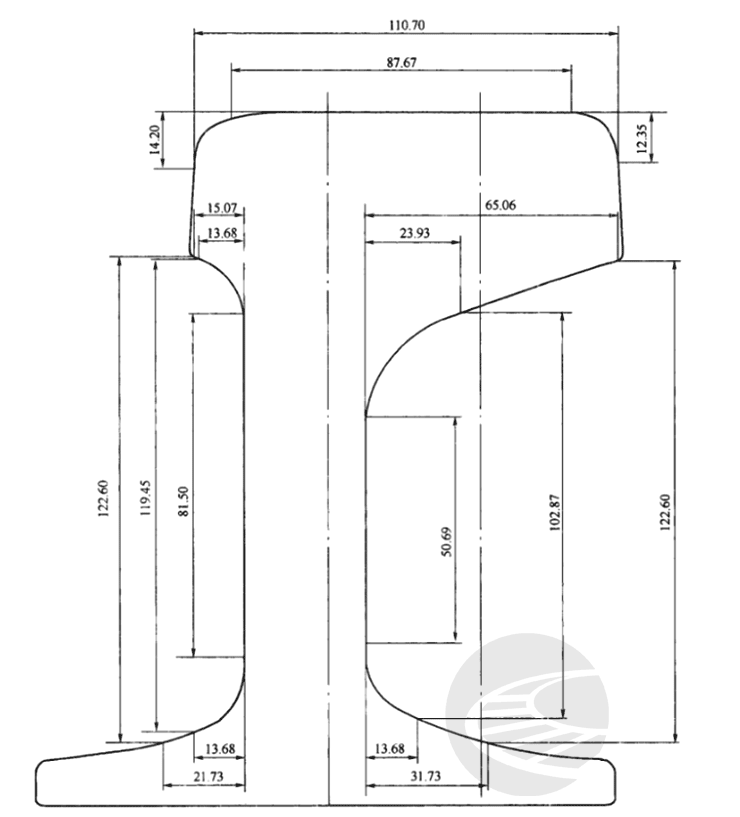

60TY1钢轨断面(过渡)尺寸图

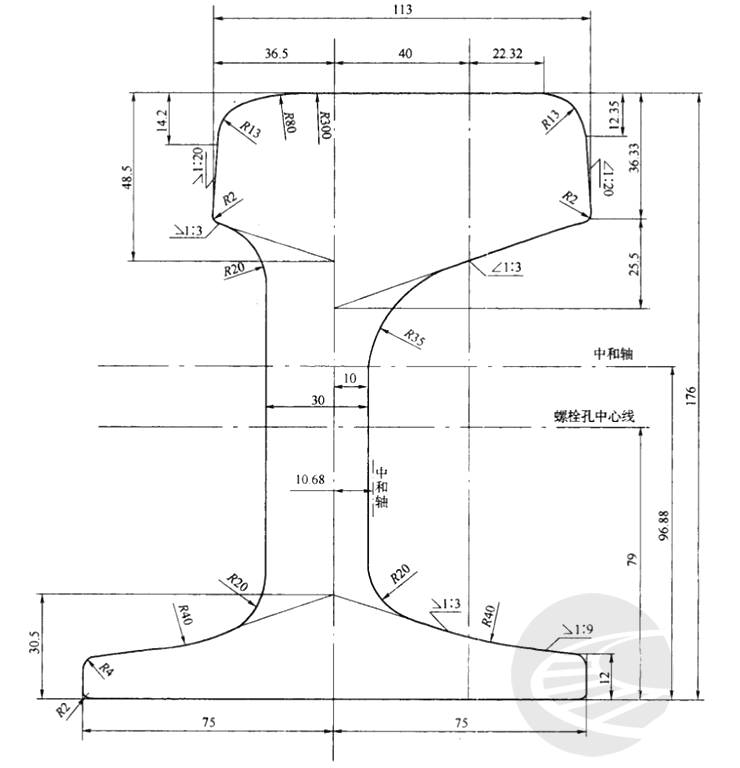

60TY1钢轨断面尺寸图

60TY1钢轨断面(过渡)尺寸图

60TY1钢轨断面过渡尺寸图

 文章源自轨魅网-https://www.guimei8.com/6249.html

表1 铁路道岔用非对称断面钢轨有关参数
项目 单位 60TY1
单位质量 kg/ m 87.93
横断面面积 cm² 112.01
对水平轴线的惯性力距 cm4 4200.73
对垂直轴线的惯性力距 cm4 1036.83
上部断面系数 cm³ 514.03
下部断面系数 cm³ 445.56
左侧底侧边断面系数 cm³ 125.38
右侧底侧边断面系数 cm³ 154.05
钢轨理论质量按钢的密度7.85 g/cm³计算。

文章来源:TB/T 3109-2013铁路道岔用非对称断面钢轨文章源自轨魅网-https://www.guimei8.com/6249.html
