成组更换道岔作业指导书(普速)

技术交底评论729
文章源自轨魅网-https://www.guimei8.com/8450.html

一、作业条件

1.施工负责人由车间副主任及以上人员担任。文章源自轨魅网-https://www.guimei8.com/8450.html

2.利用施工天窗作业,车站设驻站联络员、现场设现场防护员,对讲机或定位手机联控。文章源自轨魅网-https://www.guimei8.com/8450.html

3.适用于成组更换道岔作业。文章源自轨魅网-https://www.guimei8.com/8450.html

4.无缝线路地段作业轨温:按照实际轨温计算,在-20℃~+20℃之间进行,当轨温在实际锁定轨温+20℃以上禁止进行维修作业。当轨温在实际锁定轨温-30℃以下时,禁止在伸缩区和缓冲区进行维修作业。文章源自轨魅网-https://www.guimei8.com/8450.html

二、作业准备

1.编制施工组织和施工“两图一表”,核对作业地点、作业项目及内容。文章源自轨魅网-https://www.guimei8.com/8450.html

2.作业工机具准备。挖掘机、气割设备、门式起道机、起拨道器、撬棍、捣镐、顶镐、铁锹、道钉锤、轨距尺、丁字扳手、石砟叉、皮兜子、枕木墩、平板小车、水准仪、30m钢卷尺、拉轨器、加力扳手、照明设备、防护备品。文章源自轨魅网-https://www.guimei8.com/8450.html

3.劳力组织准备。除设驻站联络员和现场防护员外,其他作业人员不少于150人。文章源自轨魅网-https://www.guimei8.com/8450.html

4.设置防护。按照《普速铁路工务安全规则》规定设置作业防护,施工负责人确认防护设置完毕,组织作业人员上道作业。文章源自轨魅网-https://www.guimei8.com/8450.html

5.与车辆、供电、电务部门有关,提前通知相关部门配合作业。文章源自轨魅网-https://www.guimei8.com/8450.html

三、作业流程

1.安装回流线。封锁区段设置移动停车信号防护,按规定安装回流线,确保回路畅通。文章源自轨魅网-https://www.guimei8.com/8450.html

2.进行拆除旧道岔工作,根据具体分工拆除钢轨轨枕。文章源自轨魅网-https://www.guimei8.com/8450.html

3.挖掘机进场进行全抛换砟作业,并对场地进行平整。文章源自轨魅网-https://www.guimei8.com/8450.html

4.铺设木枕连接纵横移轨。文章源自轨魅网-https://www.guimei8.com/8450.html

5.推送轨排。安装滑轨,滑轨布置应根据施工方案要求,应垂直于新道岔的直股钢轨,做到受力均匀,便于横移纵移。滑轮安装好后,要用止轮器塞紧,防止道岔滑溜。文章源自轨魅网-https://www.guimei8.com/8450.html

成组更换道岔作业指导书(普速)

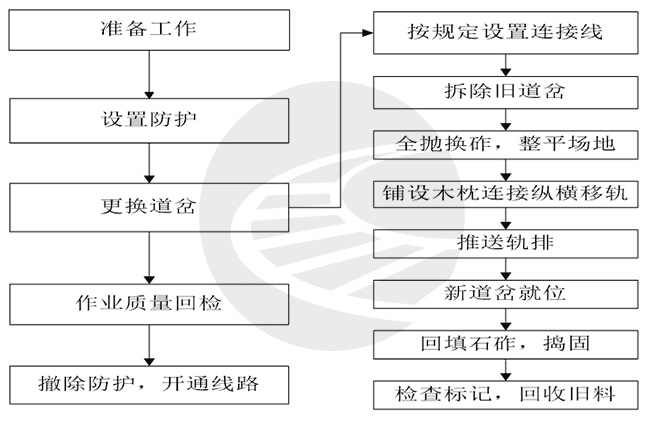

图1 成组更换道岔作业流程图

文章源自轨魅网-https://www.guimei8.com/8450.html

6.新道岔就位。新道岔落位时,逐级落位,严禁放炮及滑动。落位途中,道岔上面不得站人。道岔到位后,及时将配轨连接好,将轨枕方正,上好扣件,复紧螺栓。文章源自轨魅网-https://www.guimei8.com/8450.html

7.石砟回填,捣固。全面拨正道岔方向后,及时回填石砟,结合实际对道岔进行抬道捣固。同时配合电务,调整转辙部分的尖轨密贴。文章源自轨魅网-https://www.guimei8.com/8450.html

8.道岔检查。检查轨、支距补齐道钉、上紧各部另外的螺栓,安装螺栓开口销。文章源自轨魅网-https://www.guimei8.com/8450.html

9.标记。对新道岔的道岔编号、支距、框架尺寸,按照标志图集油刷规定,进行油刷,做好标记。文章源自轨魅网-https://www.guimei8.com/8450.html

10回收旧料、整理外观。对更换下的旧轨料进行回收,并对线路外观进行整修直至达标。文章源自轨魅网-https://www.guimei8.com/8450.html

11.作业质量回检:进行质量回检,检查线路扣件、轨下胶垫、轨距、轨距变化率、线路外观、标记是否合格。文章源自轨魅网-https://www.guimei8.com/8450.html

四、技术质量标准

1.道岔前后必须方正,误差不得超过20mm,并调整好前后轨缝,安装好防爬设备。文章源自轨魅网-https://www.guimei8.com/8450.html

2.尖轨与基本轨要密贴,尖轨连接杆及基本轨与滑床板、轨撑连接牢固。文章源自轨魅网-https://www.guimei8.com/8450.html

3.道岔前后方向要顺直。文章源自轨魅网-https://www.guimei8.com/8450.html

4.轨距、支距、高低及各部几何尺寸要满足道岔轨道几何尺寸保养标准。文章源自轨魅网-https://www.guimei8.com/8450.html

5.接头错牙及高低不得超过1mm。文章源自轨魅网-https://www.guimei8.com/8450.html

6.新换道岔与原前后引轨不同类型钢轨时采取异型轨连接过渡。文章源自轨魅网-https://www.guimei8.com/8450.html

五、安全控制措施

1.施工封锁前后,严禁上道进行任何施工准备工作。必须在封锁点外上道作业的项目,必须严格执行点外检查审批制度,设好驻站防护员、随行移动防护员后,确认无列车的情况下方可上道作业。文章源自轨魅网-https://www.guimei8.com/8450.html

2.作业中,必须跨越线路时,必须设置专人防护,按照“手比、眼看、口呼”制度,确认无车时,方可通过。文章源自轨魅网-https://www.guimei8.com/8450.html

3.按规定穿戴劳动保护用品,防止碰伤手脚。文章源自轨魅网-https://www.guimei8.com/8450.html

4.电气化区段安全,涉及电气化与接触网不足2m进行作业时,必须按停电施工天窗执行,并由供电部门人员配合进行。文章源自轨魅网-https://www.guimei8.com/8450.html

5.双线地段严禁在两线间摆放机具、材料。文章源自轨魅网-https://www.guimei8.com/8450.html

6.换轨后须原位恢复3mm以下调高垫板,防止施工后线路出现高低、水平超限,危及行车安全。文章源自轨魅网-https://www.guimei8.com/8450.html

文章源自轨魅网-https://www.guimei8.com/8450.html

一、适用范围

成组更换道岔作业指导书适用于普速铁路有砟线路Vmax≤160km/h的线路成组更换50kg/m、60kg/m、75kg/m道岔作业。文章源自轨魅网-https://www.guimei8.com/8450.html

二、作业目的

1.解决既有道岔轨型与区间设备轨型不匹配的矛盾。文章源自轨魅网-https://www.guimei8.com/8450.html

2.解决道岔设备病害严重不能满足运输安全需求的矛盾。文章源自轨魅网-https://www.guimei8.com/8450.html

3.解决既有道岔技术条件不能满足线路设备提速需求。文章源自轨魅网-https://www.guimei8.com/8450.html

三、作业条件

1.必须在施工天窗进行,每次应不少于180min。文章源自轨魅网-https://www.guimei8.com/8450.html

2.小机捣固,开通后第一列35km/h,第二列45km/h不少于4小时,以后限速60km/h,至次日捣固后第一列限速60km/h,第二列起限速80km/h,至第三日捣固后第一列限速80km/h,第二列限速120km/h,至第四日捣固后恢复常速。文章源自轨魅网-https://www.guimei8.com/8450.html

3.电务配合。供电、车辆、通信根据现场调查设备情况进行配合施工。文章源自轨魅网-https://www.guimei8.com/8450.html

四、工具、机具、材料

1.起道小车或道岔换铺机组、钢轨切割机、钢轨钻孔机、氧割设备、一操四软轴捣固机、拉伸器、起拨道机、冲击捣镐、齿条压机、装载机。文章源自轨魅网-https://www.guimei8.com/8450.html

2.石砟叉、翻轨器、捣镐、撬棍、扭矩扳手、弦绳、道尺、拐子。文章源自轨魅网-https://www.guimei8.com/8450.html

3.滑轨、枕木墩、长孔鱼尾板、钢轨接头螺栓、垫圈、弹条、轨距挡板、底座、螺帽、平垫圈、直尺、钢卷尺、钢轨回流线。文章源自轨魅网-https://www.guimei8.com/8450.html

4.夜间检查需携带照明灯具。文章源自轨魅网-https://www.guimei8.com/8450.html

五、作业流程

1.作业前文章源自轨魅网-https://www.guimei8.com/8450.html

(1)对需更换道岔进行全面仔细的调查,调查数据记录内容包括:道岔预铺位置;道岔前后过渡配轨类型、数量及卸车地点;过渡砼轨枕类型、数量及卸车地点;道岔轨排走行径路及需处理的障碍物;新石砟卸料位置;拆除后道岔旧料堆放地点。文章源自轨魅网-https://www.guimei8.com/8450.html

(2)道岔轨件、岔枕卸车及预铺道岔。文章源自轨魅网-https://www.guimei8.com/8450.html

(3)将更换道岔所需配轨、混凝土枕、轨料及石砟准备到位。文章源自轨魅网-https://www.guimei8.com/8450.html

(3)作业负责人对当日使用的各种工具材料进行检查核对,按照施工组织措施进行人员分工。文章源自轨魅网-https://www.guimei8.com/8450.html

(4)设置驻站联络员、现场防护员及防护隔离绳。文章源自轨魅网-https://www.guimei8.com/8450.html

2.作业过程及技术标准文章源自轨魅网-https://www.guimei8.com/8450.html

(1)预铺道岔轨排上道,装载机或人工推移至指定位置。文章源自轨魅网-https://www.guimei8.com/8450.html

(2)在电气化铁路施工时,按照电务、供电共同确定的方案搭接好回流线,并进行现场确认。文章源自轨魅网-https://www.guimei8.com/8450.html

(3)人工拆除旧道岔,装载机清理底砟及人工平砟至既有轨枕底部350mm,将旧道岔料及底砟堆放在指定位置。文章源自轨魅网-https://www.guimei8.com/8450.html

(4)铺设滑轨,装载机推移道岔轨排就位。文章源自轨魅网-https://www.guimei8.com/8450.html

(5)人工拨移道岔,按照提前标记的线间距、岔口、岔尾位置精准定位道岔。文章源自轨魅网-https://www.guimei8.com/8450.html

(6)连接道岔前后钢轨,人工及装载机回填石砟。文章源自轨魅网-https://www.guimei8.com/8450.html

(7)人工捣固、整修道岔,利用道尺进行水平、轨距卡控,利用水准仪进行高程卡控。文章源自轨魅网-https://www.guimei8.com/8450.html

(8)检查线路、配合电务调试实验:尖轨竖切部分与基本轨密贴,尖轨动程符合要求。文章源自轨魅网-https://www.guimei8.com/8450.html

3.作业后及质量验收文章源自轨魅网-https://www.guimei8.com/8450.html

(1)根据过车后道岔变化情况,需要进行整修时,按路局有关规定执行。文章源自轨魅网-https://www.guimei8.com/8450.html

(2)回收旧料。各施工组要将所有旧道岔的零配件按指定点装车,钢轨、岔枕大件按指定点收集、堆码。文章源自轨魅网-https://www.guimei8.com/8450.html

(3)车间组织人员在次日天窗点内对新换铺道岔进行强制保养。文章源自轨魅网-https://www.guimei8.com/8450.html

(4)道岔质量验收:文章源自轨魅网-https://www.guimei8.com/8450.html

轨距:符合作业验收标准;允许速度大于120km/m线路轨距变化率不得大于1‰,其它线路不得大于2‰(不含构造轨距加宽顺坡)。文章源自轨魅网-https://www.guimei8.com/8450.html

水平:符合作业验收标准,导曲线内股不得高于外股。文章源自轨魅网-https://www.guimei8.com/8450.html

轨向:直线目视直顺,符合作业验收标准;导曲线支距符合作业验收标准;连接曲线用10m弦量,连续正矢差不得超过2mm。文章源自轨魅网-https://www.guimei8.com/8450.html

高低:符合作业验收标准。文章源自轨魅网-https://www.guimei8.com/8450.html

道床:道床密实、清洁,道砟中小于25mm的颗粒质量不得大于5%,符合设计断面,边坡整齐。文章源自轨魅网-https://www.guimei8.com/8450.html

岔枕:间距误差不得超过20mm,配置符合要求;无失效、无失修;无连续空吊板、连续检查50头,空吊板不得超过6%;混凝土岔枕符合标准。文章源自轨魅网-https://www.guimei8.com/8450.html

基本轨、导轨:钢轨无硬弯,钢轨接头轨面及内侧错牙不得超过1mm。文章源自轨魅网-https://www.guimei8.com/8450.html

尖轨:尖轨竖切部分与基本轨密贴;尖轨动程符合要求。文章源自轨魅网-https://www.guimei8.com/8450.html

轨缝:平均轨缝误差不得大于3mm,绝缘接头不得小于6mm。文章源自轨魅网-https://www.guimei8.com/8450.html

转辙联接零件:联接杆不得脱节、松动、销子齐全、有效;滑床板平直并与尖轨密贴,每侧不密贴的不得超过1块。文章源自轨魅网-https://www.guimei8.com/8450.html

辙叉及护轨:查照间隔不得小于1391mm;护背距离不得大于1348mm。文章源自轨魅网-https://www.guimei8.com/8450.html

其它联接零件:螺栓齐全,无松动,扭矩符合要求,涂油;铁垫板及橡胶垫板、橡胶垫片齐全,歪斜的不得超过6%。文章源自轨魅网-https://www.guimei8.com/8450.html

外观:道岔钢轨编号,各部尺寸用红油漆标记正确,自己清晰;旧料收集赶紧。文章源自轨魅网-https://www.guimei8.com/8450.html

六、作业安全风险项点及防控措施

1.施工人员多、使用机具多。文章源自轨魅网-https://www.guimei8.com/8450.html

(1)施工前,要对全体职工和民工进行安全教育,未经安全教育或考试不合格的职工和劳务工,一律不得上道作业。文章源自轨魅网-https://www.guimei8.com/8450.html

(2)现场防护的设置严格执行防护图的要求;复线地段,线间距不足6.5m地段“V型”天窗作业时,在实际作业范围内两线间必须设置防护隔离绳,隔离绳长度不得小于实际作业范围,人员、机具不得越过隔离绳。文章源自轨魅网-https://www.guimei8.com/8450.html

(3)施工负责人必须通过驻站防护员与车站值班员保持密切联系,掌握列车运行情况,在作业过程中要密切注意来车“预报”、“确报”等信号。文章源自轨魅网-https://www.guimei8.com/8450.html

(4)现场作业人员要听从现场防护员的指挥,下道避车要到指定地点。下道前检查工具、材料是否侵限。文章源自轨魅网-https://www.guimei8.com/8450.html

(5)作业过程中使用机具要统一口令,防止碰伤手脚,多人在一起作业时,相互间应保持足够的安全距离,防止机具伤人。文章源自轨魅网-https://www.guimei8.com/8450.html

(6)拉入新道岔时,要注意力集中,听从指挥、统一行动,手、脚要放置到安全地带。防止走行轨或轨排、滑轮倾倒伤人。设置横(纵)走行轨时,应控制好下坡坡度及导轨方向,移动时,速度应缓慢均匀,设专人监视运行情况,以避免小车脱轨、道岔趴架。文章源自轨魅网-https://www.guimei8.com/8450.html

2.作业程序复杂。文章源自轨魅网-https://www.guimei8.com/8450.html

(1)制定详细的施工组织措施,合理安排每一道作业程序人员及机具,责任到人。文章源自轨魅网-https://www.guimei8.com/8450.html

(2)现场作业人员要听从施工负责人的统一指挥,密切配合,确保每一项作业过程及时完成,顺利过渡。文章源自轨魅网-https://www.guimei8.com/8450.html

3.电气化区段施工安全文章源自轨魅网-https://www.guimei8.com/8450.html

电气化区段施工时,必须与电务、供电共同现场检查确认回流线连接方案,调度命令下达后,必须三方确认回流线搭接良好,方可拆除钢轨。撤除回流线必须征得电务、供电同意后方可进行。搭接、撤除回流线由施工负责人亲自组织实施进行确认。文章源自轨魅网-https://www.guimei8.com/8450.html

4.装载机走行安全文章源自轨魅网-https://www.guimei8.com/8450.html

装载机进入施工现场必须坚持“一机一人”防护,施工前一日工务、电务、供电、车辆等单位共同对装载机走行径路进行检查,做好防护工作。装载机走行过程中不得碾压道岔连接杆及电务拉杆。施工开通前,由专人对装载机走行径路进行检查。文章源自轨魅网-https://www.guimei8.com/8450.html

5.慢行牌看守人员必须按照慢行图的要求准时更换、撤除慢行牌,严禁私自更改换牌、撤牌时间。文章源自轨魅网-https://www.guimei8.com/8450.html

文章源自轨魅网-https://www.guimei8.com/8450.html
