枕式无砟道岔施工专项施工方案

1、适用范围及工程概况

1.1、适用范围

本作业指导书适用新建京张铁路首组枕式无砟道岔铺设施工作业。

1.2、工程概况

新建北京至张家口铁路位于北京市西北、河北省北部，本线起自北京北站，经北京市海淀区、昌平区、延庆县，跨官厅水库，河北省怀来县、下花园区、宣化区，西迄张家口南站。新建正线全长173.964km，其中北京市境内70.503km，河北省境内103.461km。正线桥梁总长67.2km，隧道总长48.386km，桥隧总长115.586km，桥隧比例为66.4%。

全线共设10个车站，分别为北京北、清河、沙河、昌平、八达岭长城站（地下站）、东花园北、怀来、下花园北、宣化北、张家口南；八达岭长城站（地下站）、东花园北、怀来、下花园北、宣化北为新建车站，其余均为改建车站。其中北京北、清河和张家口南为始发站，沙河站为不办理客运作业的中间站。延庆支线设延庆站1个（改建站）。该项目的建设还包括北京北动车运用所1处、延庆支线改造工程、北京枢纽配套改建工程、河北省配套改建工程。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

本标段承担的单开道岔长枕埋入式无砟轨道分布在路基及隧道内，主要施工地点分布在新建怀来站（11组）、东花园北站（4组）、八达岭西线路所（2组）、八达岭长城站（隧道内8组），合计25组。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

2、作业准备

2.1、技术准备

1）对设计图纸进行会审，并熟悉相关施工、设计文件以及无砟道岔相关规范、规程、技术条件等。

2）对收集到的线下施工资料进行核对，并做好复测工作。组织有关人员到现场察看，做好记录。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

3）汇编资料，在所有资料审核无误的基础上编制施工组织设计、各分项工程施工方案、作业指导书、技术交底书等施工技术文件。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

4）按照有关程序和规范要求，对线下工程施工质量、无砟轨道控制测量网、沉降变形观测与评估等事项进行检查和确认，办理相关交接手续。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

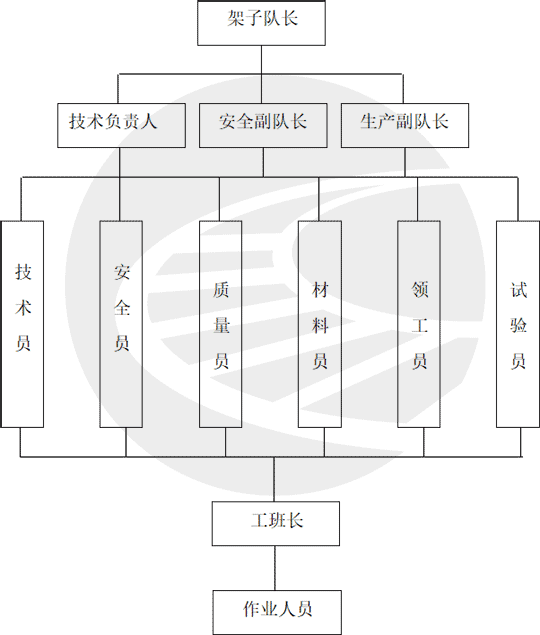

2.2、人员准备

1）为优质高效完成无砟道岔施工工程，本着“精干、高效”的原则；

2）对施工人员进行技术交底及安全交底，并进行考核，考核合格后方可进场施工。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

3）对道岔施工各工序操作人员进行岗前培训，测量、道岔组装与精调、焊接、装卸等特殊工种人员需持证上岗。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

2.3、物资、机械设备及工机具准备

物资的采购、供应和管理将严格执行招标文件规定的物资管理办法，工程所需材料均严格按规定程序招标采购、供应和管理。开工前组织物资采购人员进行市场调查，确定各种材料的供货地点和运输方式，并保证采购的所有材料质量合格、价格合理、供应及时。在施工过种中做好季节性材料储备，避免停工待料现象发生。

进场的施工机械设备，满足工程施工实际采用的施工工艺、工程质量要求、进度要求以及工程安全要求的具体标准，在此前提下，还必须满足工程施工规模的要求。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

施工机械设备进场时，结合工程施工实际采用的施工工艺、工程质量进度要求以及工程安全要求的具体情况，进场设备的能力和仪器仪表不低于投标承诺，满足工程工期要求。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

3、技术要求

3.1、底座

1）道床板下设置钢筋混凝土底座，底座厚250mm，宽度根据道床板的宽度决定，每侧较道床宽度宽300∽400mm，沿纵向贯通整个道岔区；每隔一定距离设置一横向切缝，同时在假缝处设置传力杆及滑动膜底座宽出道床板部分需要设置横向排水坡，坡度为6％，起坡点应在道床板边缘内50mm处。

2）混凝土底座施工前应对路基进行验收，路基面应满足铺设无砟轨道的要求，其顶面应平整，高程误差为±10mm。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

3）混凝土底座施工前应对路基进行清洁，并提前2小时进行预湿。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

4）进行底座混凝土浇筑，浇筑混凝土时应防止对钢筋的撞击，混凝土底座抹面时，应严格安设计进行高程控制，只有达到设计强度的70％以上后才能进行道床板的施工作业。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

5）底座顶面应平整，其平整度要求为3mm/10m，滑动膜铺设范围内平整度要求为2mm/1m。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

6）底座采用HRB400级钢筋，按设计图确定的位置按设钢筋网。所有钢筋（纵向钢筋、横向钢筋、架立钢筋）的交叉点均采用绝缘卡或相应措施进行绝缘处理，满足轨道电路对绝缘性能的技术要求。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

7）底座采用C40混凝土现场浇筑。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

3.2、道床板

1）道床板为纵向分块结构，其尺寸根据道岔结构确定，牵引点两侧的道床应根据岔枕布置和转辙机安装要求调整道床板的宽度，同时预留转换设备安装沟槽；道床板厚度368mm（道床板板面横向排水坡上坡方向最外侧钢轨轨下），承轨面高出道床面10mm；相邻道床板间设置伸缩缝，同时设置传力杆。

2）架设道床板底层钢筋和中层钢筋，同时在纵横向钢筋交叉处设置绝缘卡。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

3）架设上层横向钢筋，对纵向钢筋与横向钢筋交叉处的纵向钢筋搭接点，按照设计要求进行焊接或设置绝缘卡；道床板钢筋架设完后，应进行绝缘性能测试，确保钢筋绝缘措施符合要求。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

4）架立混凝土模板，将接地端子与接地钢筋焊接，充分湿润轨枕混凝土和底座混凝土，并保持一段时间，精调后，方可进行道床混凝土灌筑。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

5）灌筑混凝土时应防止对模板及钢筋绝缘卡的撞击。道床浇筑后按设计要求进行抹面，混凝土达到设计强度的75％前禁止在道床上行车及撞击轨枕。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

6）道床采用HRB400级钢筋，除接地钢筋焊接外，其他所有钢筋（纵向钢筋、横向钢筋、架立钢筋及轨枕桁架钢筋等）的交叉点均采用绝缘卡或相应措施进行绝缘处理，满足轨道电路对绝缘性能的技术要求。底座采用C40混凝土现场浇筑。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

3.3、钢轨

正线道岔图号为“客运专线（07）009”，到发线道岔图号为“GLC（07）02W”，道岔钢轨件应满足道岔结构的相关要求。

3.4、轨枕及扣件

道岔区采用预埋钢筋桁架的长岔枕，正线岔枕图号为客运专线（07）002-1，到发线图号为研线1005，长岔枕由工厂制造；扣件采用分开式Ⅱ型弹条扣件，与岔枕配套使用，垫板高度为56mm。

3.5、转辙机安装台

转辙机台座是为支撑安装转辙机设置，平台尺寸为200mm（长：沿线路方向）×1553（宽：垂直线路方向），平台最外方距离钢轨工作边2282.5mm，台座上表面距离钢轨顶面距离为550mm。

转辙机台座与底座通过钢筋搭接连接，钢筋采用HRB400级钢筋，所有钢筋交叉点均采用绝缘处理：采用C40混凝土现场浇筑。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

3.6、排水

道床板顶面设置0.5％排水横坡，利用道床板顶面的横向排水坡。在车站路基地段采用设置线间距集水井的方式进行排水。

3.7、综合接地

每块道床板内均设置综合接地钢筋，在道床板两端设置接地端子，相邻道床板间通过在接地端子上设置连接扁钢（或其他符合要求的外接连接器）相互连接成接地段，每个接地段长度约100mm左右，接地段中部采用接地导线与沿线的接地端子或接地母排相连，引入综合接地系统。

道床板内的接地端子应设置在靠近综合接地系统端子一侧，方便连接。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

3.8、绝缘卡

为了保证绝缘卡与钢筋的连接紧密，绝缘卡的卡力不得小于2.5kg，试验方法：测试前先将钢筋绝缘的一端进行固定，而后将对应的钢筋卡入固定的一端，随后将带有挂钩的铁棒（重量为2.5kg）轻卡挂在卡入部分的中心位置。悬挂一分钟后钢筋不得脱落。

3.9、滑动膜

在每个假缝上铺设一层0.3mm厚的滑动膜，长度与伸缩缝同长（宽出道床板部分在施工后切除），宽1.0m。滑动膜各项性能指标按《土木合成材料聚乙稀土工膜》中0.3mm厚的“普通高密度聚乙稀土工膜”执行。

3.10、混凝土浇筑

混凝土施工前应对路基进行清洁，并提前2小时进行预湿。

温度控制是无砟轨道施工施工工艺的一个重要组成部分，其直接影响工程质量，施工时应严格控制混凝土的入模温度。冬季施工时，混凝土的入模温度不应低于5℃；夏季施工时，混凝土的入模温度不应高于35℃，同时不能高于当地60年内统计的最低平均气温加40℃。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

拆模时混凝土芯部与表面、表面与环境之间的温度不得大于20℃，大风及气温急骤变化时不应拆模，在炎热和大风干燥季节，应采取逐段拆模、边拆边盖的拆模工艺。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

混凝土浇筑4小时后，要进行覆盖，以减少混凝土表面水分蒸发，混凝土初凝并完成压光抹面后，表面洒水并覆盖土工布和塑料薄膜（或智能养生衣），之后洒水养生不宜少于7天，在道床板混凝土养生期间，施工区严格封闭，严禁行人车辆通过。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

非承重模板应在混凝土强度达到2.5MPa以上，且其表面及棱角不因拆模而受损时方可拆除。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

混凝土振捣宜在同一断面分左、中、右各置一套振捣棒同时进行，捣固棒以“快插慢拔”的方式顺钢筋空隙插入，轨枕下面应将振动棒斜向深入轨枕底部，振捣纵向间距（50型振捣棒）控制在60cm左右。振捣过程中，当混凝土表面不再有明显气泡溢出、表面泛浆时，转入下一个点振捣。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

混凝土振捣完成后，及时抹平、修正混凝土表面。道床板表面设置外向0.5%的单面坡，通过收面控制道床板表面平整度及高程。混凝土入模振捣后0.5h内用木抹完成粗平，1小时后再用刚抹抹平。为防止混凝土表面失水产生细小裂纹，在混凝土入模3小时后，进行二次抹平压光，抹面时严禁洒水润面，并防止过度操作影响表明混凝土的质量。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

抹面过程中要注意加强对钢轨下方、轨枕四周等部位的质量控制。抹面完成后及时清洁钢轨、轨枕和扣件。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

3.11、接地端子与接地连接钢缆

接地端子材料为GB00Cr17Ni14Mo2。

接地钢缆为不锈钢钢缆，截面不小于200mm²󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

未尽事宜请参照《铁路综合接地系统》（通号（2016）9301）和相关规范要求办理。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

4、施工程序及施工工艺流程

4.1、施工程序

施工程序为：岔区控制网复测→埋设加密基桩→ 道岔轨料分段运输→ 底座板钢筋绑扎→底座混凝土浇筑→底座拉毛处理→道床板底层钢筋绑扎   道岔组装就位   安装支撑体系及轨排精确定位→道岔高程、方向粗调→绑扎上层钢筋安装横向支撑体系→道岔精调→工电联调→道床板混凝土浇筑与养生→道岔整修→道岔铝热焊→道岔精调至移交

4.2、道岔运输吊卸及存放

4.2.1、总体要求

1）现场装卸与运输作业按照《客运专线铁路道岔铺设手册》的要求或经批准的方案，采用专用吊具在专业技术人员指导下进行。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

2）产品包装在铺设前不得拆除。

3）装卸、运输与存放作业不得变形、损坏、污染所有组件和零部件。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

4）道岔所有组件到达现场应履行交验手续，交验工作在建设单位组织下由无砟道岔施工单位、道岔生产厂家及监理单位人员具体实施。交验依据为：道岔铺设图、制造及铺设技术条件、供货合同、装载运输方案。交验完成后，形成交验记录，三方签字确认。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

4.2.2、道岔运输

道岔通过公路运输时，应选用专用运输车辆。运输车辆设置侧向防滑装置，对装车的轨道产品都应进行捆绑固定，保证运输过程中不发生变形。道岔产品运输属于大件运输，要采用专用的夹具固定，转换设备应采用专用包装箱包装运输。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

4.2.3、道岔吊卸

4.2.3.1、钢轨组件吊卸

1） 吊点布置

（1）无砟18 号道岔可动心轨辙岔󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（2）导轨（胶接绝缘轨）组件

用槽钢打捆主要目的是为了防止钢轨吊卸过程中的翻转。当起吊超过25m 钢轨时起吊点间距不得大于5m，起吊点距端头距离不大于4m。

（3）基本轨尖轨组件的起吊位置要求同导轨组件。

2）吊卸要求

（1）可动心轨辙岔组件的起吊参照轨排起吊要求进行，要特别注意板下枕木不要拆卸，可作为临时存放的垫楞使用。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（2）钢轨组件起吊时要特别注意防止翻转。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

4.2.3.2、单根钢轨件吊卸

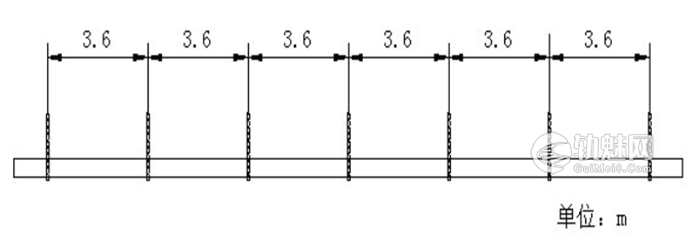

1）长度15m～25m的钢轨件，吊点间距允许最大值为4m。单根标准断面钢轨吊装时，吊点位置按下图布置，且钢轨端头距离最近吊点间距不大于3m；

2）当吊装尖轨时，所有吊点位置向右移动1m。同时严禁采用吊活卡，应采用吊带锁吊卸；

3）当起吊超过25m钢轨时起吊点间距不的大于4m，起吊点距端头距离不大于3m。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

4.2.3.3、岔枕吊卸

1）岔枕垛的吊卸

（1）应使用起重机械，装卸时应轻吊慢放，避免互相碰撞，发生磕角、掉块、碰伤或折断；装卸时避免断续加载和急促启动；󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（2）在吊运过程中掉落的岔枕（不管采用任何保护措施）或以其他方式损坏的岔枕严禁使用；󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（3）严格按照枕垛上标记的起吊位置起吊；󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（4）岔枕垛临时存放场地应坚固、平整；󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（5）不论临时存放还是长期存放，均不允许两层及以上岔枕垛叠放；󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（6）吊卸时须采取措施防止桁架钢筋变形并对螺栓防护孔进行保护。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

2）单根岔枕吊卸

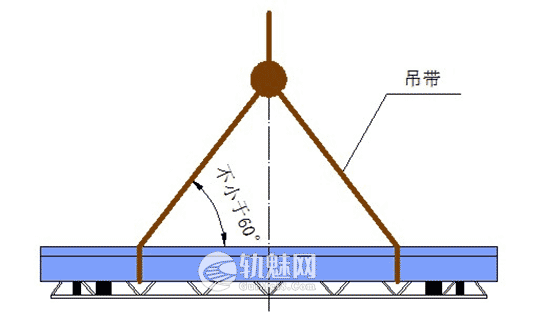

（1）枕可按照下图方式吊装:

吊带必须始终对称布置且固定，吊点最小间距为岔枕总长的一半，吊带与水平线夹角须不小于60°，该方式对岔枕长度没有限制；󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（2）单根岔枕可由人工利用麻绳、抬杠等工具进行搬运。

4.2.3.4弹性铁垫板吊卸

1）在装卸过程中应轻拿轻放，保证产品及产品包装的完好，避免产品在装卸过程中的磕碰、摔打、撞击。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

2）禁止将产品一边放在地面上进行拖动；󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

3）弹性铁垫板在装卸、运输过程中严禁与油类、有机溶剂等有害于橡胶的化学药品接触，并应防止曝晒；󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

4）开箱后取出的产品应水平放置在转运托盘上，每个托盘上只允许堆码一层产品。如果没有托盘，由两名专业搬运人员将产品水平抬放到指定安装地点或存放区域。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

4.2.4、存放

1）道岔及部件存放场地应平整坚实，排水畅通，支垫顶面高差不大于10mm。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

2）道岔零部件应按组分类放置、安全稳固且易于检查及搬运，留够运输设备走行空间，防止雨淋、锈蚀等情况发生。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

3）转辙器、可动心轨辙岔组件最多码放两层。钢轨件的码垛层数不得多于4 层。轨件和地面间应铺垫缓冲衬垫（如木质垫块），每层用衬垫垫实垫平，衬垫应按高度方向垂直设置。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

4）电务设备存放时注意放置方向，避免损坏转辙机。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

5）包装箱应单层存放。

6）岔枕码放

（1）按编号顺序进行分组码放，避免混乱；󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（2）岔枕垛之间必须有适当距离以便装载时运输设备走行；󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（3）在未开始铺设前，岔枕垛应保持运输包装状态；󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（4）堆放后，必须至少每两月检验一次木块，若木块受损应立即置换；󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（5）岔枕堆放后上面不得放置附加载荷（如钢轨等）。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（6）岔枕码放应保证桁架钢筋不变形、不脱焊。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（7）码放时应保证岔枕螺栓孔防护盖完好无损。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（8）不论临时存放还是长期存放，均不允许两层及以上岔枕垛叠放。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

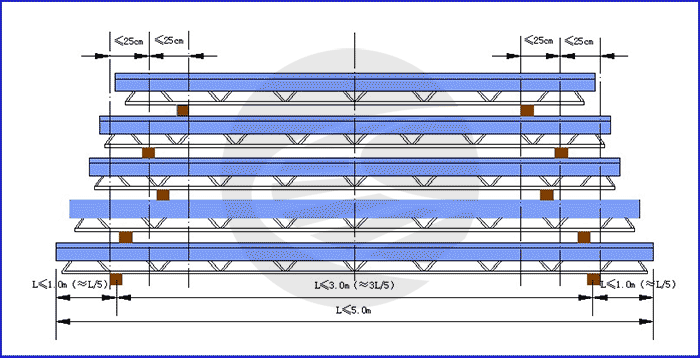

（9）需重新码放岔枕时应遵循以下原则：岔枕按相邻多排堆放，堆放高度不得超过5 层，层间用木块保证有足够垂直间隙，木块至少应为100 mm x 100 mm。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮



7）弹性铁垫板存放

（1）产品不进行安装使用时，应存放在包装箱内，装有产品的包装箱不允许堆码摆放。

（2）产品应放在清洁、通风、不被日光直射、远离热源及化学试剂污染处储存；储存期为一年。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

4.3、工艺流程

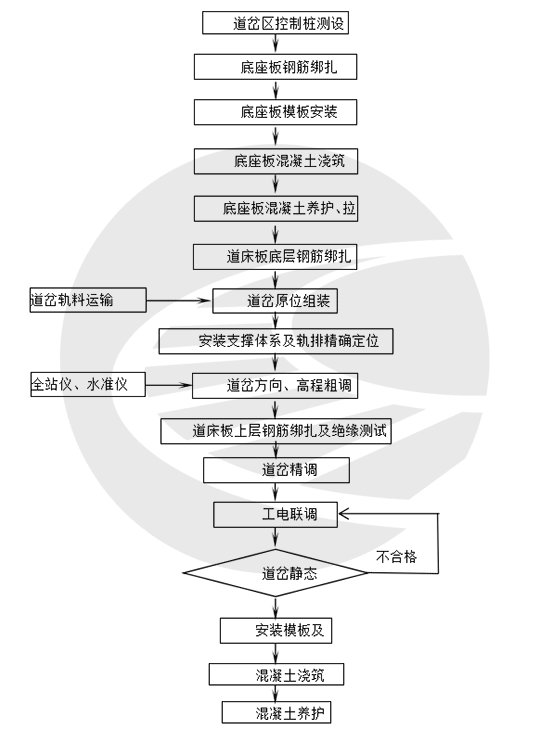

无砟道岔铺设施工工艺流程见“无砟道岔铺设施工工艺流程图”：

5、施工要求

5.1、施工前准备

5.1.1 、无砟轨道铺设条件评估

铺设无砟道岔前，按照《客运专线铁路无砟轨道铺设条件评估技术指南》（铁建设[2006]158号）对路基、桥涵、隧道变形进行系统评估，确认桥梁的工后沉降和变形、桥涵基础沉降和梁体长期变形、各种过渡段的差异沉降等符合设计要求，满足无砟轨道铺设条件。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

铺设无砟道岔前，线下工程的主体和底座混凝土应全部完工，检验合格。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

5.1.2、混凝土底座质量控制要求

底座混凝土结构应密实、表面平整，颜色均匀，没有露筋、蜂窝、孔洞、疏松、麻面和缺棱掉角等缺陷。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

伸缩假缝位置应通过测量在两轨枕的正中间设置，误差不超过50mm，避免伸缩假缝位置处于轨枕处于轨枕块的下方，切缝应在混凝土硬化前进行，最迟不得超过浇筑后12小时，。在假缝处设置传力杆，布置间距一般为300mm，可根据现场施工情况适当调整，控制最外侧设置传力杆距离底座边缘距离为150mm～250mm,传力杆高度125mm。固定后的传力杆必须垂直干假缝，可采用特殊的架立筋进行固定。保证传力杆在同一面上。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

在每个假缝上铺设一层0.3mm厚的滑动膜，长度与伸缩缝同长（宽出道床板部分在施工后切除），宽1.0m。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

路基段道床板范围内的底座顶面应进行拉毛处理，平均粗糙度1.8mm～2.2mm，或平均砂面直径在119mm～107mm，道床板施工前，应将浮砟、碎片、油渍等清理干净，并无积水。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

混凝土浇筑4小时后，要进行覆盖，以减少混凝土表面水分蒸发，混凝土初凝并完成压光抹面后，表面洒水并覆盖土工布和塑料薄膜（或智能养生衣），之后洒水养生不宜少于7天，在道床板混凝土养生期间，施工区严格封闭，严禁行人车辆通过。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

底座外形尺寸允许偏差表

序号	检查项目	允许偏差（mm）
1	顶面高程	±10
2	宽度	±10
3	中线位置	3
4	平整度	10mm/3m
5	凹槽中线位置	3mm
6	两凹槽中心间距	±3mm
7	凹槽横向宽度	±5mm
8	凹槽纵向宽度	±5mm
9	凹槽的深度	±10mm

5.1.3、CPⅢ交接与复测

1）道岔控制基标测量前，按照《高速铁路无砟轨道铁路工程施工质量验收标准》相关规定和要求组织测量人员对CPⅢ点进行复核。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

2）依据经复测后的CPⅢ控制点采用全站仪自由设站测设道岔控制基标。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

5.2、无砟道岔厂内验收

每组道岔在运往施工工地前在厂内将道岔的转辙器区域、连接部分、辙岔区域安装在轨枕上并进行调试、检验，安装内容包括轨件、锁闭装置、转辙机、密检器，并按设计规定对整组道岔的各部分尺寸、零件的安装及零部件的偏差进行检测记录，对各部位尺寸严格按照设计及标准进行检查。

预组装完工后，对道岔进行出厂前检验工作，道岔出厂必须带有明显标识，其内容应包括：产品名称、规格型号、出厂编号或出厂日期、制造厂名或厂标等。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

可动心轨辙岔上应带有标识，标识内容应包括辙岔型号、左右开、出厂编号或出厂日期、制造厂名或厂标等。基本轨、尖轨、配轨、护轨在轨腰上标识出长度数值，厂标或厂名、出厂日期，基本轨、尖轨还应标出开向、直曲；铁垫板应按图纸规定标出清晰、不易损的标识；铸、锻件上在易于观察的部位作出工件号或工件规格及厂标；道岔各单元均应厂内组装检查合格后，进行包装。包装箱内应有装箱单，包装箱外应标注产品名称、重量、规格及主要零件名称或装箱编号；道岔厂家应制定道岔产品装卸、运输及保管的相关技术条件，并报业主备案；道岔厂家应严格执行道岔产品装卸、运输及保管相关技术条件，确保其满足铺设要求。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

5.3、缺损件的处理

发送道岔车到站时，应依据“道岔零部件发送明细表”和“装箱单”对道岔零部件、零件的品种、规格及数量进行清点，并检查外观；若发现道岔质量问题时，应尽快填写用户反馈信息表电传生产厂家，以便厂家及时处理。

5.4、测量定位

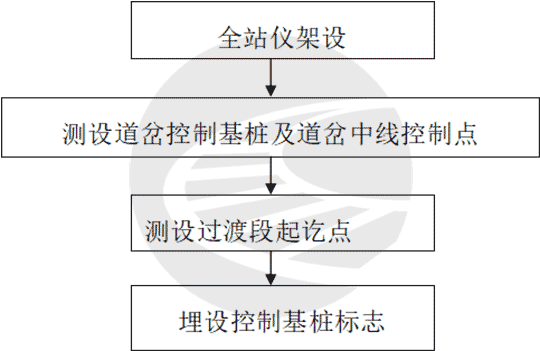

道岔控制基桩测设流程图

1）道岔区在岔心、岔前、岔后位置、道岔前后过渡段起讫点增设控制基桩，其位置设置在直股和曲股的两侧，按坐标直接测设。

2）铺岔前以CPⅢ为基准复核道岔中心控制基桩的中线、里程和标高，检查高程，复测岔前、岔后直股、侧股控制基桩。道岔控制基桩横向允许偏差为1mm。相邻控制基桩允许偏差为：间距2mm，高差1mm。相邻道岔控制点基桩偏差应在相邻CPⅢ内调整。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

3）无砟道岔宜一次测设完成。

4）无砟轨道道岔区测量以CPⅢ控制点为基准，根据站场设计图进行道岔区控制基桩测量，确认无误后进行道岔桩位放样。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

5）无砟道岔施工前应增设加密基桩。加密基桩每5m设置一个，直股应布置不少于5个，侧股不少于2个，转辙器、导曲线、辙岔起始点各增设一个加密基桩。加密基桩设置在线路中线上两侧外移2m,点位偏差应不大于2mm。相邻加密基桩相对精度：平面2mm，高程1mm。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

6）所有控制基桩应满足防沉降、防移动的要求，所有点必须强制对中，且通视良好，无障碍物。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

7）用全站仪与控制基桩进行联测，精确测设4个控制点：岔前、岔心、岔尾，以及节段界面，同时放出转辙机相应位置。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

5.5、道床板钢筋加工与绑扎

5.5.1、钢筋加工

1）基本要求

（1）使用前应根据图纸要求核对材质是否与实物相符。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（2）钢筋表面的油渍、漆污和用锤敲击能剥落的浮皮、铁锈等均应清除干净，带有颗粒状或片状老锈的钢筋不得使用。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（3）钢筋加工的形状、尺寸必须符合设计要求。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（4）加工后的钢筋在表面上不应有削弱钢筋截面的伤痕。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（5）钢筋应平直、无局部折曲，任意1m范围矢高不超过4mm。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

2）钢筋切断

（1）采用钢筋截断机作业，其工艺流程为：备料→划线(固定挡板）→试断→成批切断→钢筋堆放。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（2）备料

钢筋裁切应有下料单，备料时将同规格钢筋，根据不同长度进行长短搭配，一般应先断长料、后断短料，以尽量减少短头。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（3）划线(固定挡板）

划线时应避免用短尺量长度，避免累计误差。在切断机和工作台相对固定的情况下，可在工作台上设置可固定断料的活动挡板，下料时以切断机的固定刀口作为起始线．活动挡板作为末端。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（4）切断

① 钢筋切断机固定刀片与冲切刀片间应有1mm～2mm的间隙，刀刃应磨成一定的角度。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

② 将要切断钢筋的长度用石笔标志在工作台上，沿标志固定挡板，将钢筋端头顶齐，如有弯折部分应先将弯折部分切断再顶齐。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

③ 钢筋端头要顶到活动挡板，将钢筋落入切断机切断，为防止差错，应先试断一根，检查合格后，再成批切断。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

④ 在下长料时，焊接接头在构件的受拉区不得大于50%，轴心受拉构件不得大于25%，同一截面(钢筋直径的35倍范围且不小于50cm范围内视为同一截面）内同一根钢筋上不得超过一个接头。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

⑤ 钢筋切断质量要求：

A、钢筋的断口不得有马蹄形或起弯等现象。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

B、为确保钢筋长度的准确，钢筋切断要在调直后进行，定尺档板的位置固定后应复核,其允许偏差±5mm。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

C、在钢筋切断配料过程中，如发现钢筋有劈裂、缩头或严重的弯头等外观不合格的部位必须切除。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

3）钢筋弯曲成型

（1）工艺流程：准备→划线→试弯→成批弯曲→堆放。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（2）准备：钢筋在弯曲成型前，首先须熟悉要进行弯曲加工钢筋的规格、形状和各部位尺寸，以便确定弯曲操作步骤和需准备的机具等。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（3）划线：根据钢筋表上标明的尺寸，用石笔将各弯曲点位置在工作台上划出。图纸所注尺寸系指钢筋轴线间中心距离。对于一端为180度标准弯钩时系指弯钩外缘切线至钢筋轴线间距离；对于两端为180度标准弯钩时，系指外缘至外缘的距离；90度标准钩亦指外缘至外缘的距离；135度标准钩则按设计大样图办理。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（4）试弯：在进行成批钢筋弯曲操作前，各类型的弯曲钢筋都要试弯一根，然后检查其弯曲形状、尺寸是否和施工图纸要求相符，并校对钢筋的弯曲顺序、划线、所定的弯曲标志、板距等是否合适，经过调整后，再进行成批生产。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（5）弯曲成型注意事项

钢筋弯折处的弯曲直径及末端的弯钩应符合设计的规定，如设计无要求时，应符合下列规定：󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

①受拉热轧带肋钢筋的末端，应采用直角形弯钩，其弯曲半径不得小于钢筋直径的3.5d（HRB400），钩端应留有不小于钢筋直径5d（HRB400）的直线段。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

②弯起钢筋应弯成平滑曲线，其弯曲半径r不得小于钢筋直径的14倍（HRB400）。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

③在弯制过程中，发现钢筋或对焊接头开裂、脆断、太硬、回弹等失常现象，应及时反映，查明原因予以处理。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（6）钢筋弯曲成型质量要求

① 钢筋形状正确，平面上没有翘曲不平现象；󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

② 弯曲半径不得小于钢筋直径的3.5d（HRB400）；󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮





钢筋加工允许偏差表

1	受力钢筋长度	±10	尺量
2	弯起钢筋的弯折位置	20
3	箍筋内净尺寸	±3

 5.5.2 、钢筋绑扎

1）使用汽车将已加工的钢筋运至现场后分类进行摆放并进行标识，对钢筋的型号、规格、力学性能按规定进行出厂检查和常规检查，经报检合格后正式使用。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

2）道床板钢筋绑扎分别由底层钢筋绑扎及中上层钢筋绑扎两部分组成。底层钢筋绑扎工序在道岔组装前进行，中上层钢筋绑扎在道岔初定位后进行。以便不影响道岔的组装平台和竖向调整螺栓的安装。待道岔安装并最终调整完毕之后再进行钢筋的固定，并按设计要求安装绝缘卡。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

3）钢筋绑扎前，检查底座表面平整度、预埋件及拉毛情况。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

4）检查钢筋成形情况，重点检查绝缘卡的设计数量和位置、检查架立筋的稳定性，做好绝缘测试，确保电阻测试合格。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

5）钢筋绑扎焊接工艺要求：

（1）底座、道床板纵向钢筋搭接长度不得小于40d（d为受力钢筋的较大直径），同一区域连接区段内纵向钢筋的搭接接头面积百分率不应大于25％，钢筋绑扎搭接接头连接区段的长度不得小于1.3倍搭接长度。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（2）箍筋数量根据施工图要求确定，上中下三层钢筋采用自锁式绝缘夹绑扎牢固，确保钢筋骨架不变形。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（3）道床板内除接地钢筋外，其他所有钢筋节点（纵向、横向钢筋、箍筋及轨枕桁架钢筋）均采用绝缘卡进行绝缘，道床板混凝土灌注前，应进行绝缘检测，非接地钢筋中任意两根钢筋的电阻值，合格后方可施工。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（4）底座上、下层纵向钢筋间设置架立筋，梅花形交错布置，并在钢筋网内按间距不大于600mm设置，保证钢筋骨架比变形。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（5）钢筋间距可进行适当调整，以避免与预埋筋冲突。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（6）纵向综合接地钢筋采用搭接焊，搭接长度不得小于35d（d为纵向钢筋的较大直径），并在搭接长度范围中部进行焊接，采用单面焊，焊缝长度不应小于200mm，钢筋搭接的焊缝有效厚度h不应小于0.3d焊缝宽度b不应小于0.8d。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（7）接地钢筋应按设计位置准确安装，螺纹套筒应与道床板侧表面平齐，位置偏差控制在±5mm。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（8）作用碳化及氯盐环境环境L1地段的轨道结构混凝土最小净保护层厚度为45 mm，仅为碳化环境地段的混凝土最小净保护层厚度为35mm。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（9）钢筋的绑扎安装允许偏差应符合下表的规定。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

序号	项目	允许偏差（mm）
1	钢筋间距	±20
2	钢筋保护层厚度	+5，-2

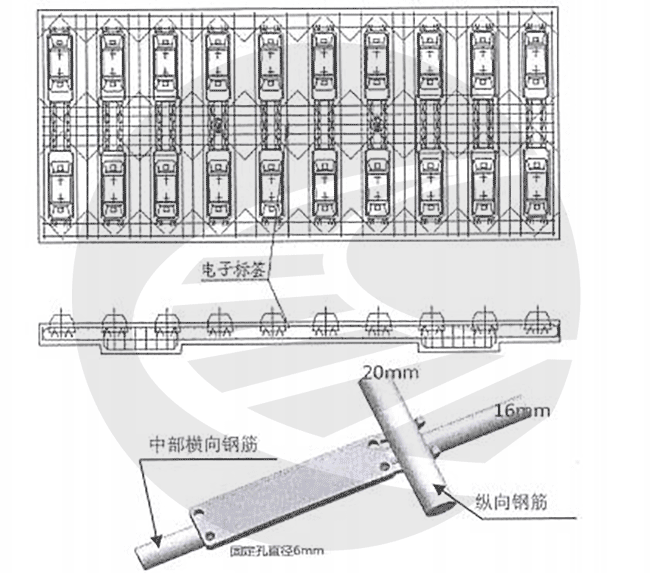

（10）每组无砟道岔埋设1个RFID芯片，埋设在第一块道岔板1号、2号岔枕之间空挡处。芯片安装在道岔板（道床板）上层横向钢筋上，芯片需与钢筋绝缘绑扎，且安装后需满足混凝土保护层厚度要求，具体安装要求见下图。道床上层纵向钢筋间距可适当调整以确保相邻纵向钢筋不与芯片接触。

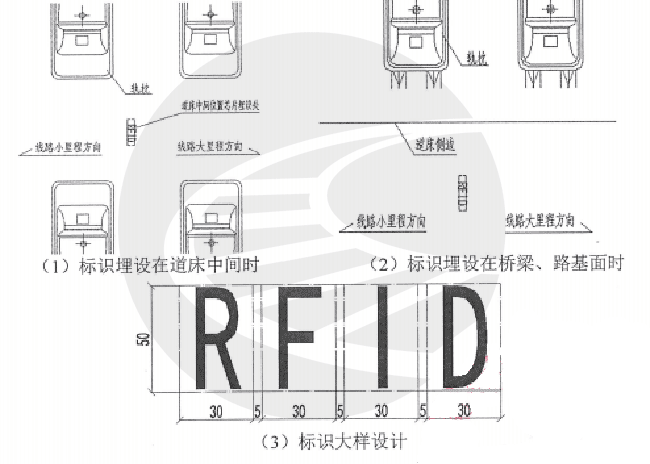

芯片埋设处应用红色油漆进行标识，要求标识明确、不易脱落，标识具体要求如下。

5.6、道岔组装及初定位

5.6.1、 工艺流程

道岔组装平台安装→岔枕布放→道岔垫板、扣件安装→道岔基本轨和尖轨安装→道岔钢轨件与岔枕联调→道岔组装精度检测。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

5.6.2、组装调试平台

1）道床板下层钢筋绑扎完毕，放上中层钢筋后，安放支承垫木。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

2）垫木高度应使岔枕就位后与设计高程低约10mm。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

3）各支撑点支撑牢固，防止倾斜。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

5.6.3 、摆放岔枕

1）从前至后按顺序摆放。

2）选好方向，确定第一根岔枕的位置和方向，调整组装平台限位调整机构，使岔枕安装到位。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

3）弹画岔枕中心线。

4）定出直股最后一根岔枕位置（里程与中线偏差不超过 2mm）。以第一根后最后一根岔枕为基线摆放岔枕。用钢尺控制，调整岔枕间隔，不得以岔枕间距累积测量，要特别注意牵引点处岔枕间距，一般情况不得小于设计尺寸，可动心轨第一牵引点岔枕间距可按+5mm 摆设，且只允许后一根岔枕后移。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

5）方正岔枕，以第一根岔枕为基准方正岔枕，应与调整岔枕间隔一并进行。岔枕定位以直股外侧第一个岔枕螺栓孔为基准拉线确定，岔枕方正应采用两把长尺平行放置， 按岔枕间距找正。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

6）粗调高低，对高低差明显（以5mm高差区分）的岔枕进行粗调。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

7）调整时严禁用撬棍插入岔枕扣件螺栓套管内撬拨岔枕。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

8）核实岔枕摆放间隔、方正及全长。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

5.6.4 、安装垫板

1）安装弹性铁垫板，并使轨底坡朝向轨道内侧，螺栓孔中心与预埋绝缘套管孔对正。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

2）选择6-9缓冲调距块安放到弹性铁垫板的复合定位套内，标志9的一边朝向轨道内侧，缓冲调距块有四个沟槽面朝下，并保证其下表面与复合定位套下表面齐平。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

3）将盖板安放在弹性铁垫板上，装有橡胶垫圈一面朝下。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

4）选择适当型号的垫板螺栓，套上弹簧垫圈，并将螺纹部分涂满铁路专用油脂，穿过盖板旋入预埋绝缘套管中。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

5）放置轨下橡胶垫板与铁垫板承轨面上。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

6）组装道岔扣件垫板时严格区分不同使用部位的静刚度、左右开向、及安装方向；确认钉孔对中，并按标记位置确定内外股摆放方向正确后，才可用螺栓连接垫板和岔枕；垫板组装时，保持岔枕位置及方向不变。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

5.6.5 、基本轨及尖轨组件安装

1）先摆放直基本轨及曲线尖轨组件。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

2）确认跟端支距垫板状态良好。

3）基本轨吊入垫板承轨槽，注意后端滑床垫板入槽困难，可拆下前移，依次安装。 因跟端固定垫板支距已在厂内完成调整，所以不应采用拆卸跟端垫板方式安装。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

4）确定基本轨前端位置，确定基本轨方向。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

5）安装滑床垫板上的轨距块，注意按设计号数安装；但不要锤击砸入。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

6）外拨基本轨，使基本轨处于与轨距块密贴状态。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

7）安装施维格弹性夹到扣压位置，但不要抬起后端（使弹性扣压上基本轨，但不施加扣压力）。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

8）安装外侧Ⅱ型弹条。

9）施维格弹性扣压到位。

10）确定基本轨的方向及岔枕方正，尽量不采用缓冲调距块调整。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

11）紧定岔枕螺栓及型弹Ⅱ条扣件系统。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

12）重新确认直基本轨前端位置、方向、岔枕间距及方正。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

13）固定转辙器部分岔枕。

14）摆放曲基本轨及直线尖轨组件，注意前端与直基本轨端头的方正与位置。摆放 顺序及要求同直基尖轨摆放。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

15）摆放直股钢轨。

5.6.6 、可动心轨辙岔组件安装

1）拆除可动心轨辙岔组件中包装用件（固定心轨位置的包装暂不拆除）。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

2）确认垫板组件安装良好。

3）吊运可动心轨辙岔组装件，采用人工搬运时，注意不要突然下落。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

4）调整并确认可动心轨辙岔位置，并与岔枕连接。辙岔组件的垫板位置及方向在道岔制造厂内已经调好，没有特殊情况应以辙岔组件垫板确定岔枕位置及间隔。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

5）安装直股普通垫板的轨距块及弹条Ⅱ型扣件系统，达到连接及扣压作用，但不要紧定。在此期间要做好直股方向和道岔全长的确认工作，不能满足要求时应进行调换或磨修。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

6）方正辙岔跟端尺寸及方向。

7）测量长心轨股道的道岔全长，确定可动心轨辙岔纵向位置。依据直股方向确定可动心轨辙岔翼轨外侧轨距块的正确性，并作适当调整。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

8）摆放并连接其余垫板件，并对导轨进行连接，安装及紧定扣压件。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

9）道岔组装注意事项：

（1）拉钢弦线控制道岔岔枕直股端螺栓孔在一条直线上，带编号一侧铺设在道岔直股外侧，侧股辙后短岔枕带编号一侧铺设在道岔侧股外侧。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（2）以第一根岔枕为基准方正岔枕，并与间隔调整配合进行。岔枕方正应采用按岔枕间距找正。调整岔枕时应用2把长钢尺置于岔枕两端精调，避免公差累积。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（3）调整岔枕水平，要求相邻岔枕顶面高差不超过2mm，所有岔枕顶面高差不超过5mm。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（4）辙岔趾端（直向）距基本轨前端定位，偏差不超过2mm。以辙岔垫板孔为准适当调整岔枕位置。当辙岔垫板孔位与轨枕钉孔位置相距较大时，应及时向厂家反映，不得擅自拆移辙岔垫板或强行拨枕。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（5）组装道岔扣件垫板时严格区分不同使用部位的静刚度、左右开向、及安装方向；确认钉孔对中，并按标记位置确定内外股摆放方向正确后，才可用螺栓连接垫板和岔枕；垫板组装时，保持岔枕位置及方向不变。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（6）吊车配备专用吊具吊装道岔钢轨件。吊装从前至后依次完成，每段吊装顺序按照先直向后侧向，先外股后里股进行。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（7）钢轨件组装前对钢轨质量进行检查，严格控制钢轨弯曲（包括高低和水平），若有较大质量差异应用顶调设备预先进行调整。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（8）钢轨严格按照厂内标记的接头顺序和设计预留轨缝值进行。轨缝允许偏差±2mm，钢轨长度累积偏差，不得超过整体要求，道岔全长允许偏差为±10mm，必要时进行 磨头处理。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（9）应使用专用工具，按照安装说明和铺设图的要求安装弹性夹。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

5.6.7、道岔初调

1）按照道岔铺设图进行岔枕位置的复核，尖轨与辙岔处的岔枕位置不符合要求会直接影响轨距。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

2）道岔轨距、支距调整。

（1）确认直线尖轨及曲线尖轨的质量状态，若发现问题预先顶调。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（2）对滑床垫板位置进行顶调，一般情况下使垫板外调至极限位置。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（3） 确定框架尺寸（尖轨尖端处轨距和直线尖轨轨头切削起点轨距或基本轨间距离） 。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（4）确定直线尖轨固定端及跟端轨距。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（5）调整直线尖轨与曲基本轨密贴。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（6）从基本轨前端到道岔跟端，通过拨道的方式调整直线尖轨的直线度，用10m线绳5m交错的方法从尖轨尖端开始测量直线尖轨工作边直线度，要求最大偏差不超过2mm。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（7）调整曲线尖轨密贴段至尖轨跟端支距。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（8）结合轨距调整、尖轨直线度调整，调整直线尖轨与曲线基本轨密贴。此时轨距的调整以调整轨距块为主，偏心调距块为辅。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（9）调整密贴段以后的直、侧股轨距。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（10）调整尖轨轨底与滑床台板密贴。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（11）调整可动心轨辙岔范围内轨距时，采用更换不同规格的缓冲调距块改变垫板位置实现调整，但仍要适当的拨道来确保叉心直股的直线度。辙岔直股直线度调整好后，将心轨拨通到曲股，通过复检心轨曲股的支距来验证叉心摆放位置、方向的正确性，如不合适则重复上述步骤进行调整。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（12）曲股支距垫板区域可以通过轨距块调整支距，曲股其他区域通过缓冲调距块配合来调整支距。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

3）安装竖向支撑螺栓，对轨排标高进行调整。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（1）用 L 型道尺或水准仪逐点检查道岔轨面高程，确定道岔标高调整数值。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（2）使用竖向支撑螺栓，将道岔调整至设计轨面标高，在辙岔部位需要适当增加竖向支撑螺栓。可与横向调节螺栓同时安装，但横向调整螺栓不受力，待竖向全部调节好后利用横向支撑螺杆进行轨中线调节。每根丝杆下用透明胶布包裹。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（3）竖向支撑螺栓端头与基础层间应安装支撑垫板，以使支撑螺栓受力均匀。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（4）道岔标高调整到位后，进行钢轨连接。先以方尺方正左右股钢轨，再按照铺设图加装轨缝片，控制道岔全长符合设计图要求，再采用无孔接头夹板连接固定。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

4）安装地锚，对轨排横向进行调整。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（1）安装地锚，间隔二根轨枕在底座对应同一根岔枕位置上安装两个。待全部安装好后进行横向调整。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（2）由中线基标拉钢弦线控制道岔方向，通过安装岔枕桁架上的横向调整螺栓，使道岔轨排横移对中并固定道岔。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（3）对中调整应在左右两侧对称进行，并沿线路方向逐步调整。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

5）将道岔调整到设计位置（横向±2mm,竖向±2mm） 。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

6）检查道岔前点里程（允许偏差小于5mm） ，预留轨缝（允许偏差2mm），道岔全长（允许偏差10mm） 。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

7）拆除道岔组装平台，进行道床板上层钢筋绑扎。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

9）岔枕定位允许偏差见下表。

岔枕定位允许偏差表

序号	检查项目	允许偏差（mm）
1	牵引点位置岔枕间距极限偏差	+5mm
2	岔枕位置偏差	±5mm，累计±10mm

10）道岔应按设计定位，允许偏差见下表

道岔定位允许偏差

序号	检查项目	允许偏差（mm）
1	轨面高程	0，-5
2	中线	2

5.6.8、横向调整装置安装及横向调整

（1）横向调节装置设置沿纵向间隔两根岔枕设置一对，辙岔部位加密设置。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（2）在底座混凝土上根据测设道岔控制基桩，用油漆标识横向调节装置预埋件设置位置。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（3）采用冲击钻钻孔，孔注入高强灌浆料埋入地锚，地锚安装按照预先标记位置定位。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（4）再安装侧向调节螺栓，由中线基标拉钢弦线控制道岔方向，调整侧向调节螺栓，使道岔轨排横移对中并固定道岔。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（5）对中调整应在左右两侧对称进行，并沿线路方向逐步调整。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

5.6.9、地锚钢筋设置

道岔初调完成后进行地锚钻孔，钻孔深度为150mm，地锚采用直径32mm 的螺纹钢筋，加工成１型，每隔一根枕设置一对（直、曲股对应），并与岔枕钢筋桁架下层钢筋中靠内侧一根钢筋头对齐。地锚钢筋在道岔一次精调完毕后采用高强灌浆料进行植入，应先灌入高强灌浆料再将地锚钢筋调整到锚固孔中央，在浇筑道床混凝土前地锚钢筋与道岔桁架钢筋焊联，以防止灌注混凝土时道岔轨排上浮。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

5.7、道岔精调

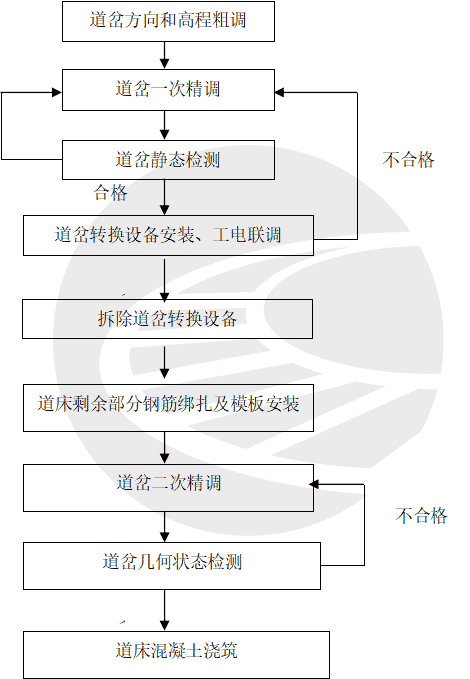

道岔精调工艺流程图

5.7.1、 道岔一次精调

1）所有安装工作完成后，开始做道岔精调工作。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

2）道岔一次精调测量工作采用安博格 GRP1000 轨检小车、徕卡 1201+全站仪完成。采用 6～8 个 CPⅢ后视点和经铁路总公司认可轨道检测小车进行全面检查整修（精调），设站坐标分量中误差不应大于0.7mm，定向中误差不应大于1.4″。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

3）调整方法

（1）调整顺序

道岔组装完成后，按照如下顺序进行道岔的调整：󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

道岔轨向高低调整→道岔水平与轨距调整→道岔各部密贴与间隔调整。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（2）道岔轨向与高低调整

根据轨检小车检测数据确定精调数值调整定位螺栓丝杆高度，精调起平道岔。不同测站的重复测量应不少于8根轨枕，重复测量偏差应小于2mm，平顺度搭接长度应不大于1mm/10m的变化率，并在下一站测量区间顺接。 以直股为基准调整道岔轨向。直线尖轨工作边的直线度，密贴段每米不大于 0.2mm，全长不大于 2mm。曲线尖轨圆顺平滑无硬弯。可动心轨辙岔直股工作边直线度为 0.2mm/1m，全长 （可动心轨尖端前500mm至弹性可弯中心后500mm）直线度为2mm，心轨尖端前后各 1m范围内不允许抗线。可动心轨辙岔曲股工作边曲线段应圆顺，不允许出现硬弯。道岔的高低通过起道、落道来调整，使道岔高低差满足技术标准要求。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（3）轨距与水平调整

调整时应以直股及基本轨一侧为基准，按照先调支距再调轨距的步骤进行，使尖轨跟端起始固定位置支距、尖轨跟端支距和导曲线支距允许偏差符合设计要求。通过轨检小车对道岔轨面逐点测量，确定道岔标高调整数值，精调起平道岔。轨面标高精调确定后，道岔高低、水平不超过设计限值。滑床台板坐实坐平，垫板与台板的间隙不超标。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（4）道岔各部密贴、间隔调整

通过增减顶铁调整片，调整尖轨、心轨顶铁间隙，并同时调整轨距、支距相结合，确保尖轨与基本轨密贴，可动心轨在轨头切削范围内应分别与两翼轨密贴，开通侧股时，叉跟尖轨尖端与短心轨密贴。结合道岔高低、水平的调整，使尖轨或可动心轨轨底与台板间隙不超标。调整限位器位置使两侧的间隙值对称均匀并满足技术要求。轨撑的顶面应与翼轨轨头下颚密贴。通过调整扣件使尖轨跟端支距、趾跟端开口、护轨轮缘槽宽度、查照间隔满足要求。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（5）弹性夹安装与调整

施维格弹性夹安装时应使轨底与轨下橡胶垫板接触，弹性夹的安装及拆卸方法如下：󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

①用手将弹性夹成一定角度，从滑床台板开口上方放入。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

②按下弹性夹跟端并沿钢轨方向推入，确保弹性跟端位于台板止退凸台前面。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

③将安装工具的一边插入一边的安装口。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

④用安装工具的水平面拉起弹性夹的一个跟端，并扳动安装工具，将弹性夹的跟端 置于安装台上。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

⑤将安装工具放在相对的另一边开口处，抬起处于预备位置状态的弹性夹跟端，将 安装工具下压，就会使弹性夹外移至凸台根部。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

⑥用安装工具的头部放在弹性夹中间，将弹性夹向里推，确保弹性夹处于正确的位置。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

⑦弹性夹的拆卸：将弹性夹的拆卸边插入滑床台板的安装口，沿两弹性夹跟端内侧 方向扳动安装工具，即可将弹性夹撬开，另一侧重复同样动作，可使弹性夹处于防松状态，即可取出弹性夹。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（6）辊轮的安装与调整

①为了更好的对辊轮进行防护，辊轮的安装在道床板混凝土浇注后进行安装。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

②辊轮的调试应在尖轨密贴状态进行，此时要求尖轨轨底与滑床台面接触。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

③松动辊轮支架上的定位螺钉，可使辊轮系统沿滑床垫板方向移动，调整辊轮位置。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

④通过扳手转动辊轮轴，可调节辊轮最高点与滑床台板上面的高度差。一般情况下，靠近尖轨轨底的辊轮（里侧辊轮）应高出滑床台板表面2-3mm，外侧辊轮高出3-4mm。里侧辊轮与尖轨轨底应留1mm的间隔，并1mm的塞尺定位。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

⑤预紧支架螺栓后，要重新测定辊轮高度和内侧辊轮与轨底间隙，确认后以 70N·m 的扭矩紧定支架螺栓。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

⑥单辊轮系统的调整方式与双辊轮系统类似，与尖轨轨底的间隔相同，单辊轮高度应高出滑床台面3-4mm。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

⑦进行转辙器部位的轨距、密贴、高低、方向等各项调整，均需对辊轮系统的各项 指标进行核实或调整。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

⑧综合状态：尖轨拆离状态下，两辊轮间尖轨与滑床垫板滑动表面的间隙。1.5mm-2.5mm，特殊情况下应保证尖轨轨底与台板不接触。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

4）精细调整完毕，安装道岔尖轨、可动心轨电务转辙机构，进行工电联调。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

5）道岔精细调整到位后，指标应符合下表的规定。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

直向通过速度250km/h及以上正线无砟道岔首件工程实体质量检查评估表
序号	检查项目	检查方法 及数量	检查标准 或要求	管理类别	检查 意见	备注
一	实体质量
1	轨距	逐枕用轨距尺测量	±1，变化率小于1/1500	B
2	水平	逐枕用轨距尺测量	≤1（直股） ≤2（侧股）	B
3	扭曲	测量基线长3m	≤2	B
4	高低	用10m弦测量 30m弦5m校核（轨道几何状态测量仪）	≤2 ≤2	B
5	方向	用10m弦测量 30m弦5m校核（轨道几何状态测量仪）	≤2 ≤2	B
6	直尖轨第一牵引点前与曲基本轨的密贴	塞尺测	间隙<0.5	A
7	直尖轨其余部分与基本轨的密贴	塞尺测	间隙<1.0	B
8	直尖轨工作边直线度	弦线，钢板尺测	1.5mm/10m	B
9	直尖轨与曲基本轨间顶铁的密贴	塞尺测	间隙<1.0	C
10	直尖轨轨底和滑床台的密贴	塞尺测	间隙<1.0	B
11	曲尖轨第一牵引点前与直基本轨的密贴	塞尺测	间隙<0.5	A
12	曲尖轨其余部分与基本轨的密贴	塞尺测	间隙<1.0	B
13	曲尖轨与基本轨间顶铁的密贴	塞尺测	间隙<1.0	C
14	曲尖轨轨底与滑床台的密贴	塞尺测	间隙<1.0	B
15	直基本轨与曲线尖轨组装后，尖轨各控制断面（轨头宽大于15mm）相对基本轨顶面的降低值	平尺、钢板尺、深度尺测	±0.5	B
16	曲基本轨与直线尖轨组装后，尖轨各控制断面（轨头宽大于15mm）相对基本轨顶面的降低值	平尺、钢板尺、深度尺测	±0.5	B
17	转辙器部分最小轮缘槽	卡钳、钢板尺测	≥65	A
18	尖轨限位器间隙值偏差	焊联前测量，卡尺	±0.5	B
19	支距	支距尺测	±2（18号及以下道岔） ±1（18号以上道岔）	C
20	心轨尖端至第一牵引点处与翼轨的密贴（直）	塞尺测	间隙<0.5	A
21	心轨其余部位与翼轨的密贴（直）	塞尺测	间隙<1.0	B
22	心轨尖端至第一牵引点处与翼轨的密贴（曲）	塞尺测	间隙<0.5	A
23	心轨其余部位与翼轨的密贴（曲）	塞尺测	间隙<1.0	B
24	道岔心轨组装后，心轨各控制断面（轨头宽大于15mm）相对翼轨顶面的降低值	平尺、钢板尺、深度尺测	±0.5	B
25	叉跟尖轨与短心轨的密贴	塞尺测	间隙<1.0	C
26	直向开通心轨轨底与台板的密贴	塞尺测	间隙<1.0	B
27	侧向开通心轨轨底与台板的密贴	塞尺测	间隙<1.0	B
28	心轨直股工作边直线度	弦线，钢板尺测	1.5mm/10m，尖端不允许抗线	B
29	长心轨轨腰与顶铁的密贴	塞尺测	<1.0	C
30	短心轨轨腰与顶铁的密贴	塞尺测	<1.0	C
31	叉跟尖轨轨腰与顶铁的密贴	塞尺测	<1.0	C
32	护轮轨缘槽宽度	卡钳、钢板尺测	+1.0 -0.5	B
33	查照间隔	轨距尺测	≥1391	A
34	尖轨各牵引点处开口值	卡钳、钢板尺测	±3	B
35	可动心轨辙叉第一牵引点处开口值	卡钳、钢板尺测	±1	B
36	牵引点位置岔枕间距偏差	卷尺测	+5 0	B
37	焊接接头平直度偏差	轨顶面与轨头内侧工作面，1m平尺测	+0.2 0（mm/m）	B
38	岔枕位置偏差	卷尺测	±5	C
39	岔枕铺设相对于直股的垂直度	方尺测	牵引点两侧和心轨部分3mm，其余5mm	C
40	自密实混凝土、乳化沥青砂浆封边	目测	整洁、无离缝	B
41	螺栓扭矩	扭矩扳手测	超过设计要求10%	B
42	岔枕螺栓	目测	丝扣均应涂专用长效防腐油脂	C
43	扣件安装	目测	符合规定	B
44	零部件	目测	无缺少、无失效	A
45	产品标记及支距点标记	目测	正确齐全	C
46	密贴状态下，尖轨轨底和辊轮的间隙	塞尺测	1≤△<2	B
47	斥离状态下，尖轨轨底和滑床台板的间隙	塞尺测	2≤△<3	B
48	转化过程中辊轮状态	目测	滚动，与尖轨轨底接触	B
49	转换杆件沿线路纵向偏移量	钢板尺测	≤5	C
50	转辙机安装螺栓孔与基本轨直线距离偏差	卷尺测	≤3	C
51	各牵引点两侧锁闭框中心位置偏差	钢板尺测	≤3	B
52	各牵引点外锁闭两侧锁闭量相差	钢板尺测	≤2	B
53	尖轨、心轨转换阻力	专用仪器测	≤设计指标	A
54	牵引点密贴检查（密贴段）	专用样板	4mm，不锁闭	A
55	牵引点间密贴检查（密贴段）	专用样板	5mm，无表示	A
56	道岔中线位置偏差	轨道几何状态测量仪	≤10，	A
57	道床板平整度（长枕埋入式）	1m平尺测	3mm/1m	B
58	转辙基坑深度	卷尺测	+10 0mm，底部不应有反坡	B
59	转辙基坑宽度	卷尺测	+5 0mm	B
二	其他
1	道岔使用管理		建设单位制定铺设至竣工验收使用维护管理办法、施工单位建立高速道岔成品保护、专人看守、日常检查和维护制度	B

5.7.2、转换设备预安装与调试

道岔道床板混凝土浇注前，应对转换设备进行预安装及调试，满足设备设计性能指标后，方可拆除转换设备，进行道岔道床板混凝土浇注，浇注后再次安装转换设备。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

5.7.3、绑扎道床板上层钢筋、立模

1）道床板上层钢筋绑扎

（1）在轨枕下按设计间距、数量等要求，在纵向钢筋上依次摆放横向钢筋，箍筋在底层钢筋放置时一起摆放，纵横向钢筋交叉处安装绝缘卡。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（2）放置混凝土保护层垫块，底层钢筋下放置大面的混凝土垫块，垫块布置不少于4个/㎡，底层垫块高为45mm，垫块强度等级为C40。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（3）道床板钢筋网架设完毕，按要求进行绝缘性能测试，符合要求后方可进入下道工序施工。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（4）道床板钢筋架设并焊接完成后应采用欧姆表进行绝缘性能测试，非接地钢筋中任意两根钢筋的电阻值，绝缘性能测试符合要求后方可进入下道工序施工。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

2）道床板模板及转辙机基坑模板安装󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（1）通过道岔控制基桩测设混凝土道床模板边线。道床模板安装定位限差：顶面高程±5mm，中线2mm。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（2）模板安装前，清理道床板钢筋网片内遗留的杂物，并对支承层进行清洗。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（3）检查模板平整度，模板须清洗干净，并按要求涂刷脱模剂。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（4）道床板混凝土纵向模板采用定型钢模板，相邻模板拼缝贴双面胶保证密贴，纵向模板与下部支承层表面垂直。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（5）模板固定装置采用三角支架加固的方法，三角支架与底座板采用植入膨胀螺栓的方法防止跑模。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（6）道岔转辙机基坑模板采用木模板现场加工，并固定牢固。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（7）转辙机基坑两侧岔枕之间加设临时支撑，固定岔枕间距。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（8）混凝土浇筑前，在钢轨需要焊接位置必须安装预留焊接所需的沟槽模板。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（9）道床板模板安装完毕并符合要求后，将接地端子与接地钢筋焊接，必须保证接地端子与模板密切，并做好接地端子的保护，以防止污染。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（10）安装和固定混凝土模板，并对模板接缝进行检查和密封，涂刷脱模剂。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

3）钢筋绑扎、道床板模板及转辙机基坑模板安装允许偏差见下表。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

钢筋的绑扎安装允许偏差

序号	项目	允许偏差（mm）
1	钢筋间距	±20
2	钢筋保护层厚度c≥30mm	+10 0

道床板模板安装允许偏差

序号	检验项目	允许偏差
1	顶面高程	±5mm
2	宽度	±5mm
3	中线位置	2mm
4	伸缩缝位置	5mm

转换设备基坑外形尺寸允许偏差

序号	检验项目	允许偏差
1	深度	±10mm
2	宽度	±5mm
3	轴线位置	2mm
4	轴线偏斜	5mm
5	平整度	2mm/1m

5.7.4、道岔二次精调及砼浇筑前检查

1）转辙器安装调试完成，且在转辙器拆除后、道床板砼浇筑施工前，对道岔系统进行二次精调。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

2）道岔二次精调，采用轨检小车检测道岔方向、高低、水平、轨距等几何形位指标，根据轨检小车检测数据确定精调数值。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

3）随轨检小车移动，根据检测反馈数值逐点对道岔水平、方向进行微调定位。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（1）调整支撑螺杆高度、精调起平道岔。道岔高低、水平不超过设计限值。滑床台板坐实坐平，垫板与台板的间隙不超标。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（2）调整侧向支撑丝杆，对道岔方向超限点作局部精调。直股工作边直线度符合规定指标、曲股工作边曲线段应圆顺无硬弯。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（3）调整轨距、支距。使尖轨检测点支距和导曲线支距允许偏差符合设计要求。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（4）调整尖轨、可动心轨密贴和顶铁间隙。保证密贴段密贴良好、间隙值不超限。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

4）整组道岔调试完毕对长短心轨连接螺栓、弹条螺栓、岔枕螺栓、限位器螺栓、尖轨跟端间隔铁螺栓、翼轨间间隔铁螺栓进行复拧，复拧扭矩达到下表规定。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

扭矩表

序号	螺栓种类	扭矩（N·m）
1	长短心轨连接螺栓	600±60
2	弹条螺栓	120-150
3	岔枕螺栓	250-300
4	限位器螺栓	1100±100
5	尖轨跟端间隔铁螺栓，翼轨间间隔铁螺栓	1000±100

5）道岔二次精细调整到位后，检查竖向调节器和定位调节螺栓丝杆塑料套管是否完好，如破损用胶带封好。在道岔及岔枕部件上加防护罩，防止混凝土浇筑时被污染。

6）进行模板加固状态检查和混凝土泵送、捣固设备的工前检查，确保混凝土浇筑施工顺利进行。工电配合，预留转辙机和电务设备及接头焊接设备安装位置。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

7）混凝土浇筑前必须要确认接受混凝土地面不可有明显积水及异物，伸缩缝区要放置弹性材料并已固定。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

8）清理岔区杂物后洒水湿润混凝土支承层及轨枕，以利于界面结合。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

9）混凝土浇筑终点必须要有端头模板。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

10）混凝土浇筑之前，按检查及测试计划严把质量关。所有轨道线形参数必须要确认及复查同意，电导连续测试完成󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

11）在校准了道岔轨道之后，道岔全部由岔轨与调节装置支承，用彩条布或薄膜覆盖道岔全部钢轨和扣件，以免浇筑道床混凝土时污染。工电配合，预留轨距拉杆、转辙机和工、电设备安装位置。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

5.8、道床板混凝土浇注

5.8.1、混凝土运输

1）所有混凝土在路基下利用混凝土泵车直接泵送到道床板浇筑面。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

2）在浇筑道床板前每车混凝土拌和物必须检查入模，温度含气量及坍落度，不合格混凝土不得使用。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

3）混凝土自搅拌至浇注完毕的时间不可超过混凝土初凝时间。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

4）浇注混凝土之前岔枕及底座混凝土表面必须要湿润，以利于界面结合，减少混凝土界面裂纹。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

5）再次检查相关设备，并备足相应设备，确保混凝土浇筑施工顺利进行。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

5.8.2 、混凝土浇筑

1）混凝土浇筑前完成所有的准备工作，并经监理确认合格后方可进行混凝土施工。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

2）在浇筑道床板前对到场的混凝土进行含气量、温度及坍落度检查，不合格混凝土不得使用。灌注过程中每 50m³混凝土做一次坍落度、温度及含气量测试，并进行混凝土试件取样留置。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

3）夏季施工时，混凝土的入模温度不宜高于气温，且不宜超过 30℃，浇筑混凝土应避开高温时段。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

4）道岔道床板混凝土按一次灌注完成组织施工，灌注由道岔一端向另一端进行。渡线道岔应一次连续灌注混凝土。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（1）混凝土灌注过程中，保证振捣密实的同时，应有专人随时检查道岔轨排的固定装置、防止移位。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（2）在直股区域混凝土浇筑必须在钢轨中心，让混凝土流至轨枕下及两侧后，两侧仅须填加必要的混凝土达到同一高程面。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（3）混凝土浇筑仅在一侧，以便混凝土可由岔枕下同一个方向流至下一侧。必须要监视混凝土流动，以确保岔枕下充满混凝土无空隙。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（4）混凝土振捣宜在同一断面分左、中、右各置一套振捣棒同时进行，捣固棒以“快插慢拔”的方式顺钢筋空隙插入，轨枕下面应将振动棒斜向深入轨枕底部，振捣纵向间距（50型振捣棒）控制在60cm左右。振捣过程中，当混凝土表面不再有明显气泡溢出、表面泛浆时，转入下一个点振捣。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

混凝土振捣采用50mm振捣棒振捣，保证轨枕下方混凝土的密实。振动棒操作时要快插慢拔，控制振捣点之间的间距，使拌和物不致漏振。振点间距控制的标准是振动棒作用半径的1.5倍，插入混凝土的深度为50mm-100mm，与侧模板保持50mm-100mm的距离。每一振点的持续时间以混凝土不在沉落，表面呈现浮浆为准，防止过振、漏振。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

对岔枕底部位置混凝土要加强振捣，确保混凝土的密实性。转辙机基坑位置应加强捣固。也不可过分振动混凝土，尤其是在轨枕下方。不可将振动头接触模板、定位螺栓和侧向支撑装置及管线等。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（5）混凝土振捣完成后，及时抹平、修正混凝土表面。道床板表面设置外向0.5%的单面坡，通过收面控制道床板表面平整度及高程。混凝土入模振捣后0.5h内用木抹完成粗平，1小时后再用刚抹抹平。为防止混凝土表面失水产生细小裂纹，在混凝土入模3小时后，进行二次抹平压光，抹面时严禁洒水润面，并防止过度操作影响表明混凝土的质量。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

抹面过程中要注意加强对钢轨下方、轨枕四周等部位的质量控制。抹面完成后及时清洁钢轨、轨枕和扣件。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

5）在混凝土浇筑过程中，任何明显影响轨道线形的轨道临时支撑移动（例如临时支撑）被重设备撞击断裂，则混凝土浇筑必须马上停止，立即进行测量检查。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

6）在泵送混凝土之前，泵送管必须要被湿润。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

7）混凝土道床板各项外形尺寸位置符合允许偏差要求。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

5.8.3 、养生、清理、拆除模板

混凝土浇筑4小时后，要进行覆盖，以减少混凝土表面水分蒸发。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

1）道床板混凝土初凝并完成压光抹面后，表面洒水并覆盖土工布和塑料薄膜（或智能养生衣），之后洒水养生不宜少于7天，在道床板混凝土养生期间，施工区严格封闭，严禁行人车辆通过。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

2）道床板混凝土强度达到5MPa后，松动垂直定位螺栓。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

3）道床板混凝土初凝后，松动竖向精调螺栓1/4-1/2圈，解开夹板螺栓，松开转辙器、辙叉心和护轮轨枕木连接螺栓、导曲线钢轨和基本轨扣件螺栓，释放钢轨温度应力，以防止钢轨与混凝土的温差变形不一致而造成混凝土开裂。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

4）次日拆除其它临时支撑及模板，将定位螺杆移除并清理调整螺杆。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

5）定位螺杆移除后所留下的孔洞，用无收缩砂浆进行填充。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

6）新鲜混凝土表面鱼鳞纹必须抹平，对混凝土表面的轻微缺陷及时处理。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

7）道床板混凝土未达到设计强度75%之前，严禁在道床上行车和碰撞轨道部件。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

5.9、道岔前后过渡段施工

1）道岔前后过渡岔枕同1号岔枕，与岔区道床一并施工。

2）对道岔钢轨、扣件等加装临时防护膜，防止过渡段混凝土浇筑时造成污染。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

3）过渡段道床板施工前，加强与无砟道岔和区间（或站线）无砟轨道的复测、联测工作，消除其偏差，在过渡段内调整好轨道的平顺，使轨道几何尺寸和平面位置偏差满足有关规范要求。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

5.10、测量竣工数据

待养生结束后，用轨检小车再次检测道岔几何尺寸，并通过调整道岔扣件系统的方式使道岔的几何尺寸满足要求，复紧岔枕扣件。

5.11、转换设备安装和工电联调

5.11.1、转辙器外锁闭装置安装

（1）在各牵引点分别连接两锁闭杆，要求两锁闭杆连接后两锁闭杆应保持平直，与绝缘垫板、夹板配合良好，各螺栓、螺母、垫圈联接牢固。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（2）用撬棍将两尖轨撬开，分别安装各牵引点处的尖轨连接铁，尖轨连接铁与尖轨间应预置3mm调整片。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（3）将一锁闭框安装在一侧基本轨上，锁闭框安装螺栓应在锁闭框安装长孔中心位置，并暂不拧紧；将锁闭杆从另一侧基本轨轨底套入锁闭框，并使锁闭框组件挡板的凸台进入锁闭杆的凹槽，将另一锁闭框安装在另一侧基本轨上，调整两侧锁闭框位置，使锁闭杆在锁闭框内摆放平顺。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（4）将一锁闭框放在锁闭杆上，锁钩缺口卡在锁闭杆凸台上，保持锁钩孔内清洁无异物并润滑均匀，推动锁闭杆，使锁闭钩孔对齐尖轨连接铁的销轴孔，由前向后穿入销轴（销轴螺纹端远离尖端铁），紧固销轴。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（5）安装两侧锁闭铁。安装时锁闭铁与锁闭框之间预置 5mm 调整片，穿入固定螺栓，暂不固定，安装锁钩夹板。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（6）将心轨锁钩放置在锁闭杆上，使锁钩的尾部分别在锁闭杆两凸台外侧。将锁闭 杆钩置于心轨下，使锁钩凹口对准心轨。将锁闭杆钩抬起，从两侧安装锁闭框，将锁闭框用螺栓固定在翼轨上外锁闭安装后，锁闭框应与翼轨的轨头和轨底的侧面贴靠，同时 保证锁闭框与锁闭杆的接触面水平。注意锁闭框、挡板上均有标识，应按标识安装在不 同牵引点的直股侧或曲股侧。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（7）安装两侧锁闭铁。足以锁闭铁有标识，应按标识安装在不同前赢点的直股侧或曲股侧。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

5.11.2、安装装置及转辙机

（1）安装前检查转辙机安装位置的道床排水是否良好。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（2）检查外锁闭装置是否满足技术条件要求。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（3）连接弯板，但不紧固各部螺栓。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（4）将转辙机就位，转辙机通常应安装在道岔正线一侧，并与道岔正线基本轨平行，其偏移量在转辙机外壳两端的距离内不大于5mm。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（5）用动作连接杆将转辙机动作杆和外锁闭杆连接，注意安装绝缘管。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（6）在转辙器部位，安装尖端铁后，将长短表示杆与尖端铁连接，并注意按照图纸正确安装绝缘件。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（7）在辙岔部位，安装接头弯板，将心轨表示杆与接头弯板相连，接头弯板有转辙机左右装之分，需根据现场选用，并注意按照图纸正确安装绝缘件。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（8）转辙机安装在岔枕上的弯板上。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（9）转辙机弯板与岔枕固定后，保持弯板与道岔基本轨垂直。转辙机垫板应与弯板垂直并安装牢固。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（10）转辙机及其垫板安装后保持水平。当基本轨与岔枕进行高低调整时，基础弯板 应做同样调整，以满足转辙机与外锁闭装置高低变化的需要。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（11）连接杆应平顺，无别卡，连接销应易于置入或退出，不应强行敲击。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（12）调整动作连接杆使尖轨开口、外锁闭锁闭量应符合指标要求。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（13）调整表示连接杆长度，在道岔定、反位时，转辙机的检测柱落入表示（锁闭）杆缺口，并使缺口内两侧间隙相等。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（14）转辙机安装后，转辙机动作杆应与道岔直基本轨垂直。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

5.11.3、密贴检查器安装

（1）安装密贴检查器固定板。

（2）将密贴检查器固定在固定板上。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（3）将两侧连接铁与尖轨相连。

5.11.4、道岔转换设备调试

（1）转辙机通电后，检测各牵引点动程和牵引力，检查转换机构工作状态，检查锁闭装置锁闭到位和表示状态，分别调试到位。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（2）调整两锁闭框，使两侧锁闭框对正，调整基础托板位置使转辙机动作杆、连接 杆、锁闭杆在同一直线位置，保证外锁闭装置在定反位转换过程中动作平稳，无别卡现 象。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（3）手动或电操转辙机拉入、伸出各一次，检查两侧尖轨开口基本相同，如果偏差较大，通过调整动作连接杆使两侧开口基本相同。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（4）通过增减尖轨连接铁与尖轨之间的调整片，使尖轨开口满足要求，如果有尖轨 虚开现象，则不计虚开口量进行调整，并通知铺设方调整尖轨防跳限位装置位置，防止虚开口过大损伤到转辙机表示缺口。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（5）通过增减锁闭贴合锁闭框之间的调整片，使两尖轨（可动心轨）与基本（翼轨）密贴满足要求。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（6）调整尖轨长、短表示杆无扣轴套，使转辙机检测柱在定位、反位时落入表示（锁闭）杆缺口，并使缺口内两侧间隙相等，用螺母将无扣轴套紧固。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（7）调整心轨动作杆连接杆，使两侧锁闭量偏差小于2mm。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（8）尖轨的密贴、表示调整完成后，调整密贴检查器两侧接头连杆，使密贴检查器在定位、反位的表示均符合要求。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（9）电务转换设备安装调试完成后，由工务和电务技术人员相互配合进行道岔工电联调及定位。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

5.11.5、检查

（1）检查各紧固件齐全，各部螺栓紧固并达到规定的拧紧力矩，丝扣露出螺帽外的余量为 5～10mm，并采取放松措施。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（2）各部绝缘安装正确，无遗漏，不破损，用500v的兆欧表测量电阻不小于25兆欧。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（3）零件无异常现象。

（4）托板应与岔枕联结牢固，并与道岔直股基本轨垂直。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（5）锁闭铁、锁钩与锁闭杆接触的摩擦面及运动范围内应保持清洁，无异物。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（6）锁钩孔内应注润滑油，保证锁钩能沿销轴自由串动。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（7）表示拉杆接头与尖端铁的连接应牢固、不松动。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（8）道岔转换过程中，锁钩应动作平稳，与锁闭铁结合良好，无别劲、卡阻现象。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（9）道岔在定位和反位时，在密贴段的牵引点位置，尖轨（心轨）与基本轨（翼轨）间有4mm及其上水平间隙时，不应锁闭。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（10）道岔在定位和反位时，在密贴检查器位置，家规与基本轨间有5mm及其上水平间隙时无表示。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（11）测试转换阻力是否满足转辙机输出力要求。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（12）转换设备调试允许偏差应符合要求：󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

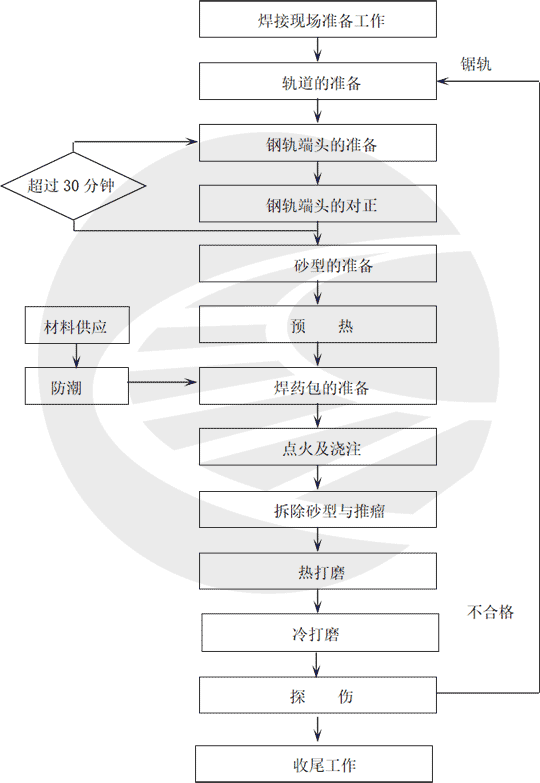

5.12、道岔铝热焊接

道岔接头按先道岔内部及道岔前后渡线的中间接头、再焊道岔前后渡线与道岔的连接接头、最后施焊尖轨跟端的两股钢轨的顺序进行焊接。

施焊时不能进行拉轨作业，轨缝不能满足焊接要求时应先调整好道岔全长及各个焊缝，保证道岔全长偏差18号道岔不超过10mm，其余道岔不超过20mm。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

道岔内各接头焊接完成后，对各焊头进行外观检查和超声波探伤。当环境温度低于0℃时，禁止在岔内进行钢轨接头的焊接施工。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

6、劳动组织

6.1架子队设置及数量

本生产管理班组架子队按照专业化施工等要求，按照“管理有效，监控有力，运作高效”的原则，组建轨道工程作业架子队，架子队设置专职队长、技术负责人，配置技术、质量、安全、试验、材料、领工员、工班长等主要组成人员。

6.2劳动力组织计划

开工前，首先由项目部召集各部室、各架子队长进行管理层施工动员，其次由各架子队对其管辖范围内管理人员、施工作业班组长、专业施工人员进行施工动员。

经过以上逐级动员工作，做到：施工动员普及率达95%以上；全体施工人员了解工程基本情况，清楚施工特点及注意事项，明确施工方法及创优目标，做到心中有数；强化安全、质量、工期意识，做到高起点、高标准、高质量地做好教育和动员工作。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

施工动员后将组织人员按施工计划进场。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

主要人员配置表

机构人员	人员数目	职责
现场负责人	1	施工总负责
技术负责人	1	现场施工技术负责
技术员	2	现场施工技术
安全员	2	施工安全
质量员	1	施工质量
材料员	1	施工材料
试验员	1	施工试验
领工员	1	施工管理
工班长	2	工班负责人
钢筋工	20	钢筋绑扎
模板工	10	模板施工
混凝土工	20	砼施工
养护工	4	砼养护
普工	6	文明施工
精调工	4	道岔组装、精调
起重工	2	吊装、起重
铝热焊人员	7	道岔铝热焊施工
合计	85

6.3劳动力组成

根据本生产管理班组工程的特点和工期要求，除配备足够的管理人员、技术人员之外，在劳动组织方面还配备精干的队伍进场施工，管理人员和技术人员均有大、中专以上学历，具有参与国家重点工程的施工管理经验和施工技术经验，技术工人都有技术等级证书，普通工人均经培训考核后，持证上岗。

7、材料要求

7.1、钢筋要求

钢筋进场后，要按照每批同一型号、同一原材来源、同一生产设备并在同一连续时段内制造的钢筋组成60t一批次进行报验，钢筋运输及存放中应该上盖下垫，防止锈蚀、污染和变形。

7.2、道床砼配合比选定

施工之前进行混凝土原材料试验和配比设计，通过混凝土工作性能、强度、绝热或半绝热温升、自由收缩值等和耐久性指标、抗裂性能的对比试验确定原材料和配比，合格后方可施工。

8、设备机具配置

8.1 主要施工机械设备配备原则

生产管理班组成立以生产管理班组长为组长，以副生产管理班组长、总工程师为副组长，各架子队相关部门负责人为组员的主要施工机械设备及检测、试验仪器仪表管理组织机构，机械物资部是整个项目机械设备管理的主责部门，各架子队机械室是本队的机械设备管理主责部门。

进场的施工机械设备，满足工程施工实际采用的施工工艺、工程质量要求、进度要求以及工程安全要求的具体标准，在此前提下，还必须满足工程施工规模的要求。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

施工机械设备进场时，结合工程施工实际采用的施工工艺、工程质量进度要求以及工程安全要求的具体情况，进场设备的能力和仪器仪表不低于投标承诺，满足工程工期要求。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

8.2主要施工机械设备配备计划

技术设备配置

序号	设备	数量	备注
1	全站仪及三角架	1副	放样
2	CPⅢ目标棱镜（含棱镜杆）	8个	全站仪测量的目标
3	水准仪（含脚架水准尺）	1套	测设标高基桩
4	电子道尺	2把	组装、精调道岔
6	轨道几何状态测量仪	1台	道岔精调
7	支距尺	1把	检查道岔内部尺寸
8	塞尺	2把	道岔内部密贴检查
9	1m平直尺	2把	检查钢轨焊缝表面平顺度
10	弦线及15cm钢板尺	2副	短波轨向检查
11	方尺及垂球	1套	定位道岔
12	扭矩扳手	2把	检查扣件螺栓扭矩值
13	5m、100m钢卷尺	各2个
14	徕卡小棱镜	1 套	放样道岔点

工机具配置

序号	设备	数量	备注
1	电动扳手（含不同套筒）	4把	紧固螺栓扣件
2	移动发电机（功率2KW）	2台	给电动扳手供电
3	手摇式起道机	10台	起重轨排，精调用
4	照明设备（带发电机、电缆线）	2套	夜间施工用
5	撬棍	10把	撬动钢轨等
6	吊装设备及汽车吊	1套	吊装道岔部件及岔轨
7	电焊设机（含配套发电机）	1套	焊接钢筋、地锚螺杆
8	丁字扳手（36mm、46mm）	各10把
9	钢筋切割机	1台	钢筋加工
10	钢筋弯曲机	1台
11	振动器(含振动棒)	2套	混凝土捣固
12	水泵（含水管）	1套	冲洗支撑层、洒水养护
13	鼓风机	1台	清理支撑层、道床板
14	木工钻	1台	木模钻孔
15	电钻	3台	销钉位置钻孔
16	手工锯	2把	加工木模
17	活动扳手（450mm、375mm）	各6把	前期精调用
18	取心机	2台	地锚位置钻孔
19	角磨机（含钢丝刷）	1把	打磨模板
20	铁抹子	10个	混凝土抹面
21	木抹子	3个	混凝土抹面
22	小水筒、毛刷	5套	清理道床板
23	铁锤、木工锤	各2个	安装木模
24	摇表	1个	钢筋绝缘测试
25	方锹、尖锹	各5把	混凝土浇筑用
26	土工布	300㎡
27	手电筒、头灯	各10	夜间施工用
28	喷雾器	1 台	喷洒养护剂
29	合金尺（5m）	1 把	轨排起道
30	水平尺	1 把	起道轨排

工装设备配备

序号	设备名称	数量	备注
1	竖向调节螺杆	360	可以酌情减少数量
2	模板	44
3	三角架（或配斜撑固定）	176	固定模板，三角架也可用斜撑固定
4	岔心托板沿	5	每个托板配2个螺杆
5	无眼夹板	30块	临时固定道岔焊缝处
6	无眼夹具	30个	临时固定道岔焊缝处
7	方木（100*100*4000mm）	44根	道岔组装平台
8	勾锁器	6个	勾锁尖心轨，便于精调
9	P60工具轨（无磨耗）		道岔前后顺接轨



9、质量控制及检验

9.1原材料质量控制措施

原材料按照技术质量要求由专人采购与管理，采购人员和施工人员之间对各种原材料认真做好交接记录。

原材料进厂(场)后，对原材料的品种、规格、数量以及质量证明书等进行验收核查，并按有关标准的规定取样和复验。经检验合格的原材料方可进厂(场)。对于检验不合格的原材料，按有关规定清除出厂(场)。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

原材料进厂(场)后，及时建立“原材料管理台账”，内容包括材料名称、品种、规格、数量、生产单位、供货单位、“质量证明书”编号、“复试检验报告”编号、检验结果以及进货日期等。“原材料管理台账”填写正确、真实、齐全。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

对原材料建立符合工厂化生产的堆放地点和明确的标识，标明材料名称、品种、生产厂家、生产日期和进厂(场)日期。原材料堆放时必须有堆放分界标识，以免误用。对骨料堆放场进行硬化处理，并设置必要的排水设施。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

9.2技术质量控制措施

9.2.1加强施工组织，配置优秀的施工管理队伍及技术人员，严格审核施工合同和施工图纸，针对重点工序、围绕施工精品工程开展技术攻关和技术培训工作。

9.2.2在施工前，对所有施工人员进行岗前技能培训，并经考试合格后方准上岗作业。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

9.2.3严格执行施工方案报批制度，没有开工报告、设备材料未经报批检验、施工方案没有报复不得施工，未经监理和咨询单位同意的不得施工。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

9.2.4加强施工过程控制，细化安全质量指标，完善考核体系，做到工程质量‘零缺陷’。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

9.2.5全面落实安全、质量、技术责任制，工程质量与员工绩效工资考核挂钩。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

9.2.6对关键施工工艺，特别是施工测量放样及检测，采用先进的机械设备、高精度的测量仪器进行质量控制，确保结构物理指标满足各项要求。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

9.2.7加强工序质量控制，依据施工技术规范、质量检验评定标准及招标文件与施工合同条款的质量要求，制定各工序、各环节的操作标准、工艺标准和检验标准。对工序标准的执行情况做出记录，使各工序衔接有序有控。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

9.3质量检验

9.3.1埋入式道岔施工过程中应满足以下技术要求

1）钢筋应平直、无损伤，表面无裂纹、油污、颗粒状或片状老锈。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

2）钢筋加工

序号	项目	允许偏差（mm）	检验方法
1	受力钢筋全长	±10	尺量
2	弯起钢筋的弯折位置	20
3	箍筋内净尺寸	±3

钢筋加工允许偏差和检验方法

3）钢筋绑扎安装

钢筋的绑扎安装允许偏差

序号	项目	允许偏差（mm）
1	钢筋间距	±20
2	钢筋保护层厚度c≥30mm	+10~0

4)模板安装

混凝土底座模板安装允许偏差

序号	项目		允许偏差（mm）
1	底座（桥上、路基上）	顶面高程	±5
		宽度	±5
		中线位置	2
		伸缩缝位置	5
2	凹槽（桥上）	中线位置	2
		两凹槽中心间距	±2
		横向宽度	±3
		纵向宽度	±3
		高程	±5

5)混凝土外形尺寸

混凝土底座外形尺寸允许偏差

序号	部位	项目	允许偏差值（mm）
1	底座板(桥上、路基上)	顶面高程	±10
		宽度	±10
		中线位置	3
		平整度	10mm/3m
2	凹槽（桥上）	中线位置	3
		两凹槽中心间距	±3
		横向宽度	±5
		纵向宽度	±5
		深度	±10

道床板外形尺寸允许偏差

序号	检查项目	允许偏差（mm）
1	道床板顶面与承轨台面相对高差	±5
2	顶面宽度	±10
3	中线位置	2
4	平整度	3mm/m

6）道岔组装

道岔定位允许偏差

序号	检验项目	允许偏差值（mm）
1	轨面标高	0~-5
2	中线	2

道岔（直向）平顺度铺设精度标准

	高低	轨向	水平	扭曲（3m）	轨距
幅值（mm）	2	2	2	2	±1	变化率1/1500
弦长（mm）	10		–

7）道岔铝热焊

钢轨焊接接头平直度允许偏差（mm/1m）

序号	部位	允许偏差
1	轨顶面	+0.2~0
2	轨头内侧工作面	+0.2~0
3	轨底（焊筋）	+0.5~0
