我们在轨道日常检查中,经常会碰到几个关键的检查位置:接头、大腰、小腰。那么大腰和小腰具体在那个位置你知道吗?下面我根据收集到的素材,分别对12.5m、25m和无缝线路三种情况,对涉及大腰和小腰位置进行简述,希望对大家有所帮助。

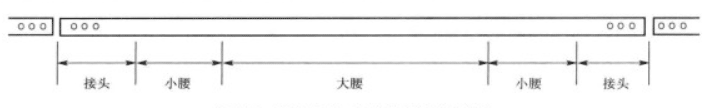

为便于区分某一根钢轨的不同部位,通常在钢轨纵向用大腰、小腰、接头将钢轨分为几个区域,如下图所示。一般来讲,轨端4~6根轨枕范围称为小腰;轨端3根轨枕范围称为接头;除去接头、小腰,在中部剩下的部分,称为大腰。

什么是铁路钢轨大腰、小腰?

25m钢轨大腰小腰图

每节长12.5 m钢轨的线路检查2处,分别为接头和二分之一轨长(俗称大腰);

每节长25 m钢轨的线路检查4处,分别为接头,四分之一轨长(俗称小腰)、二分之一轨长(俗称大腰)和四分之三轨长(俗称小腰);

对于非标准轨,视具体情况而定,但基长不大于6.25 m;

长钢轨线路焊缝视为接头,与标准轨一样,每根25m钢轨测量4处;

缓和曲线(含直线顺坡地段)仍按6.25 m距离继续向前测量轨距和水平,尽量接近顺坡点放尺。

引用文献:

《城市轨道交通与铁道工务》黄守刚

《铁路线路维修与大修》王兴杰,王秀琴主编
