客专18号道岔几何尺寸及结构检查方法

1 轨距、水平检查

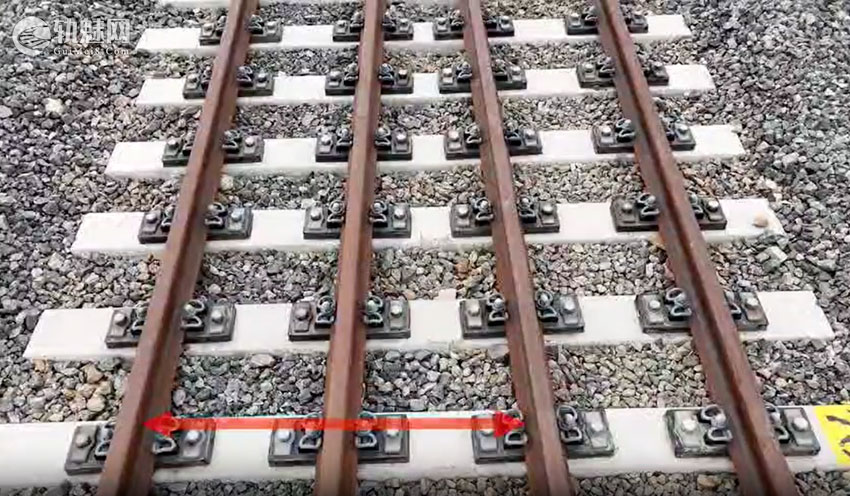

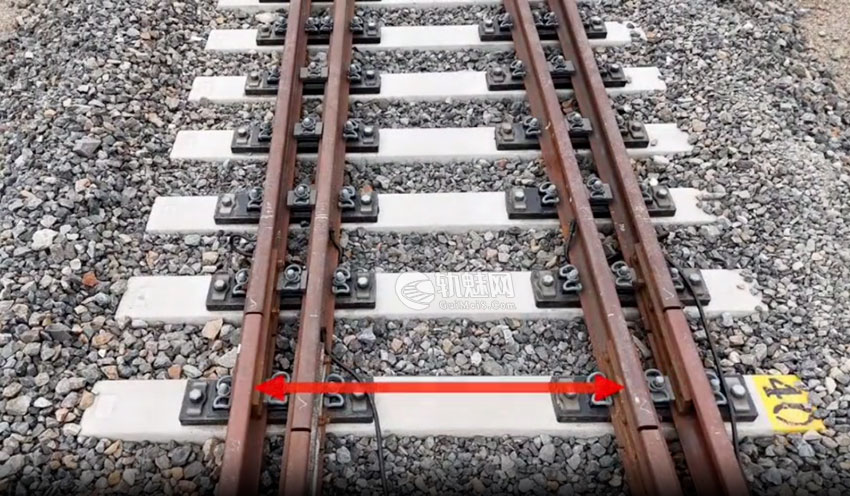

1.基本轨前端。轨距尺放置在一号岔枕螺栓中心线上。

2.尖轨尖端。轨距尺放置在距尖轨尖端100mm处。

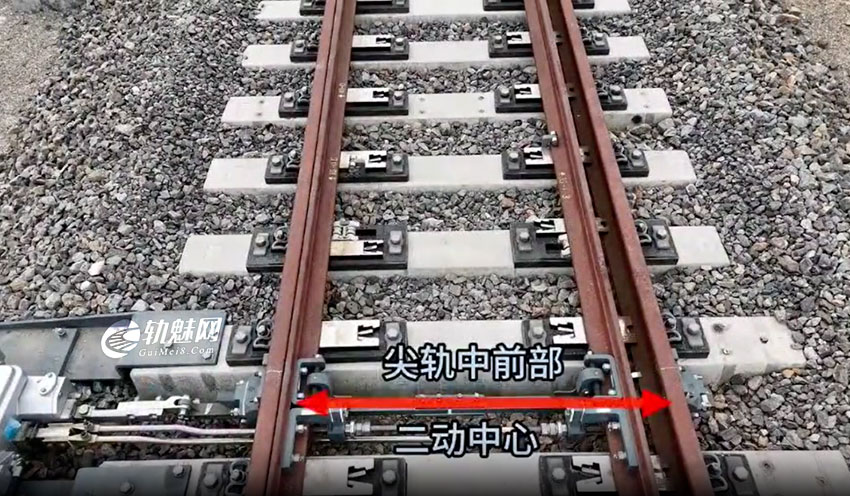

3.尖轨中前部。在第二拉杆中心。

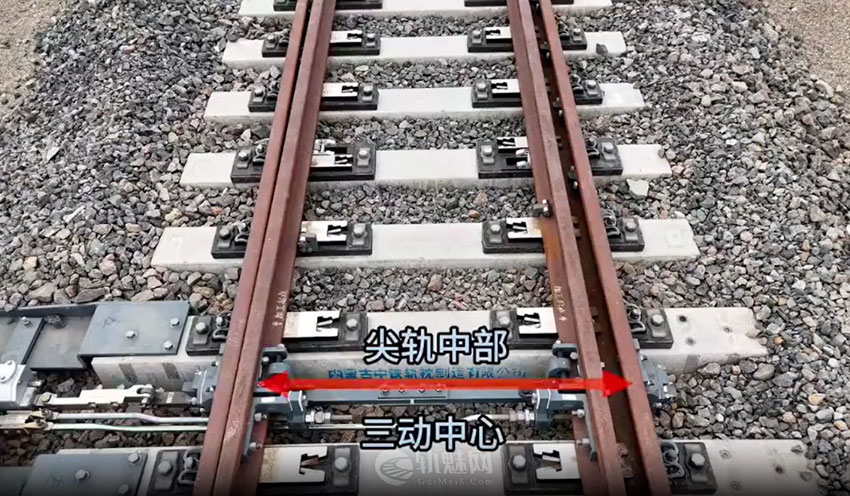

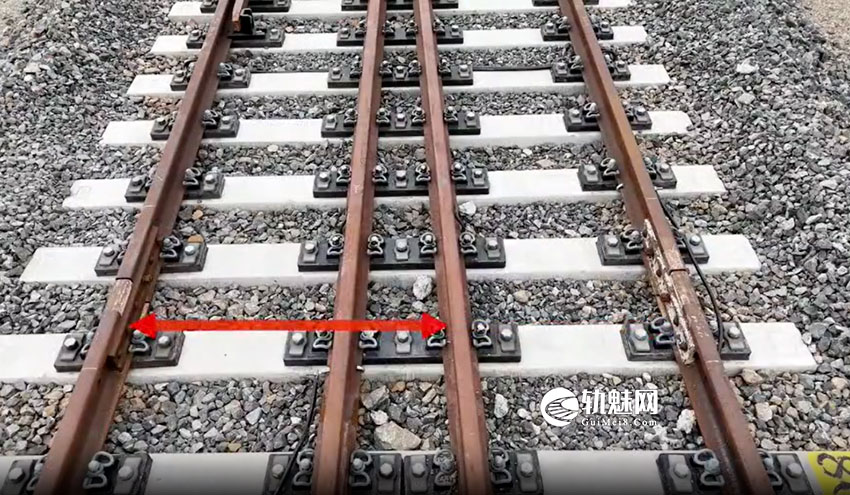

4.尖轨中部，在第三拉杆中心。

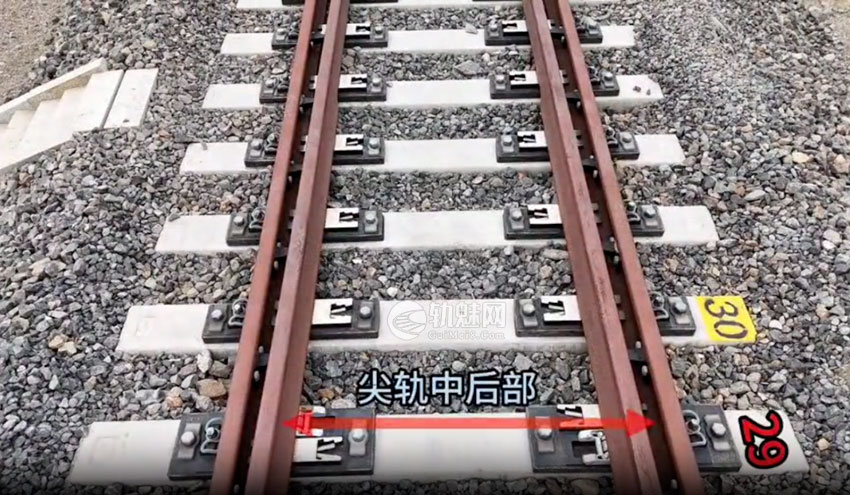

5.尖轨中后部，在第29号岔枕螺栓中心。

6.尖轨跟端直股、尖轨跟端曲股，在第40号岔枕螺栓中心。

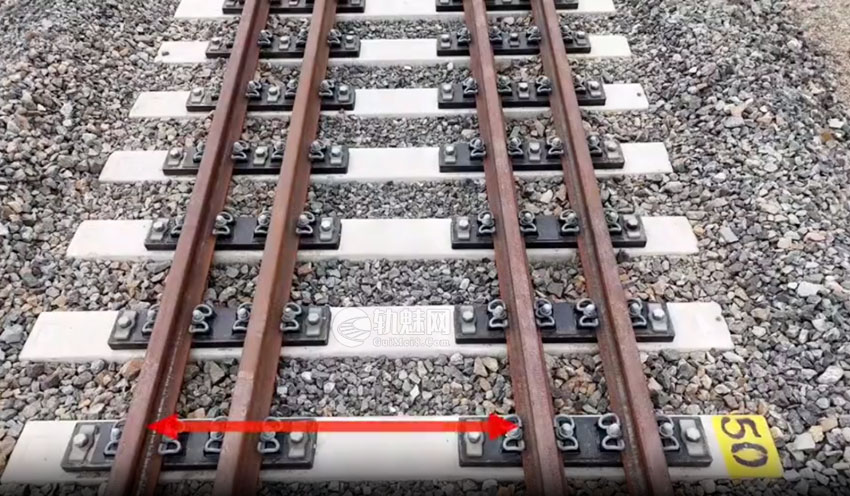

7.导曲前直、曲股在第50号岔枕螺栓中心。

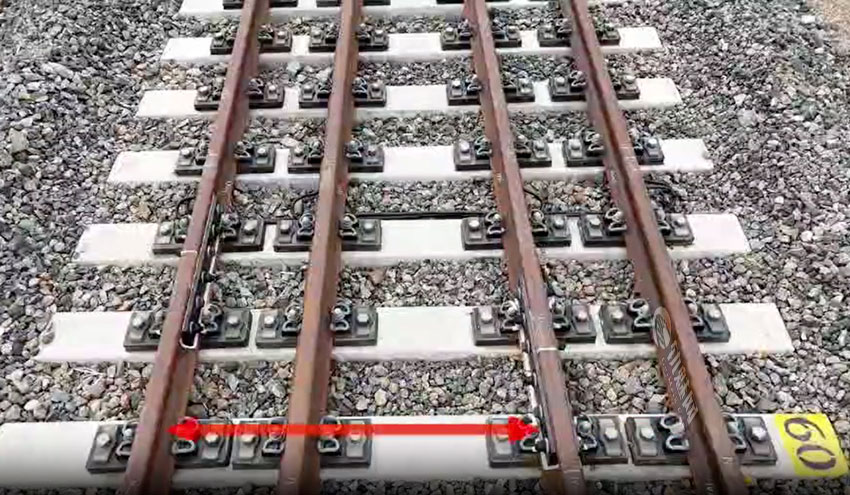

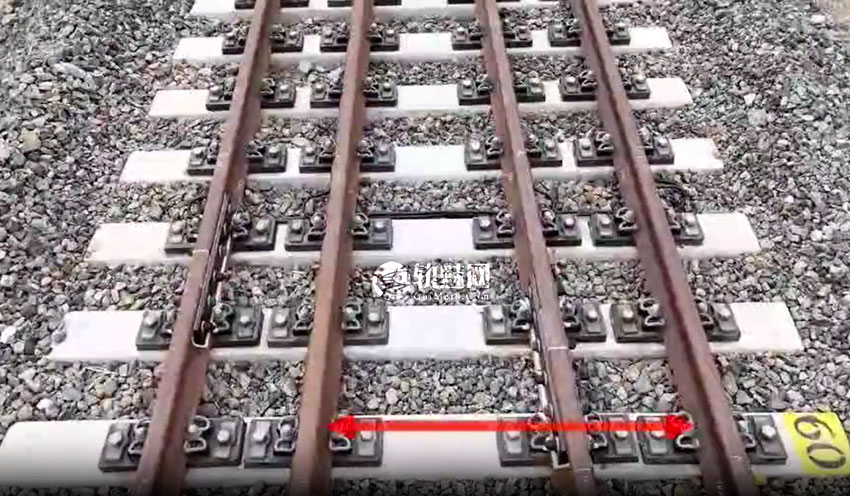

8.导曲中直、曲股在第60号岔枕螺栓中心。

9.导曲后直、曲股在第70号岔枕螺栓中心。

10.辙叉前直、曲股在第81号岔枕螺栓中心。

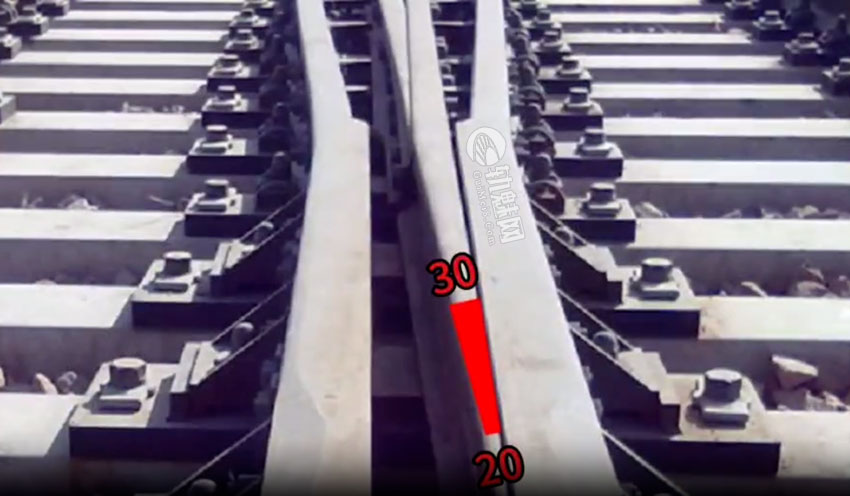

11.辙叉中直股在第92、93号枕尖中心；辙叉中曲股放置在新轨顶面宽20-30mm断面范围内，找到最小轨距值处，同时量取查照间隔。

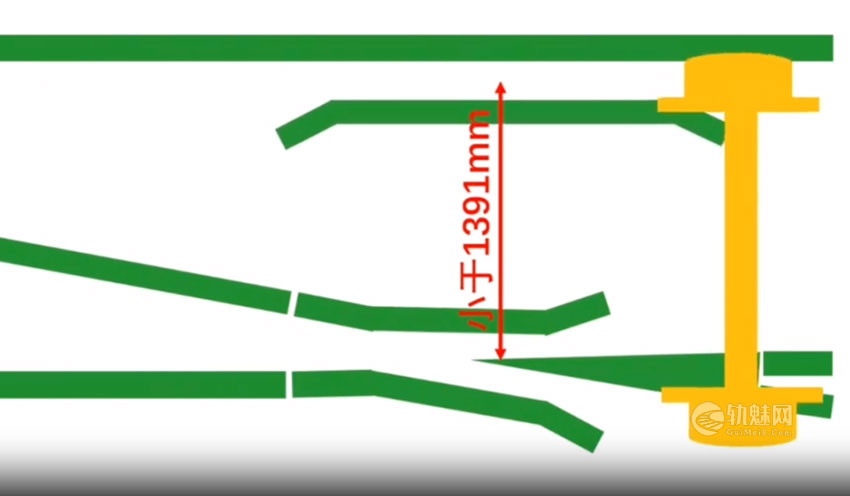

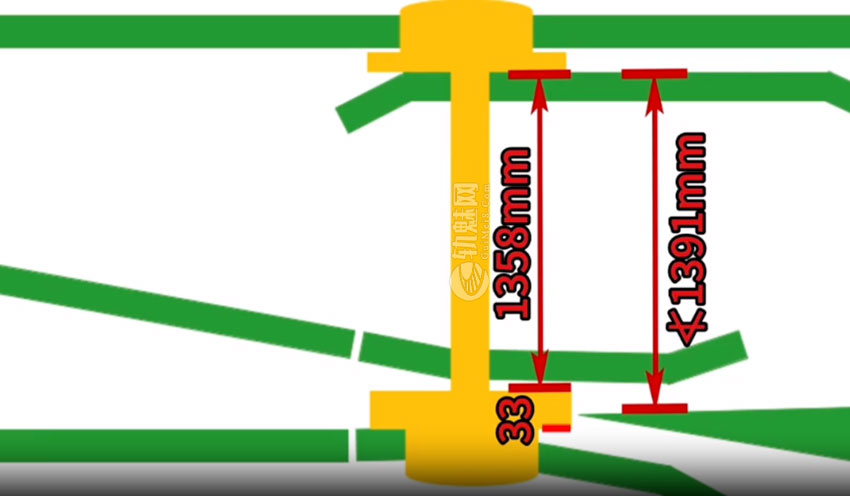

查照间隔是指：辙叉心作用面至护轨作用面之间的距离不得小于1391mm。

主要为防止最大内侧距1358mm加最厚轮缘厚度33的轮对为1391mm，经过固定辙叉时撞击心轨或进入异股造成脱轨事故。

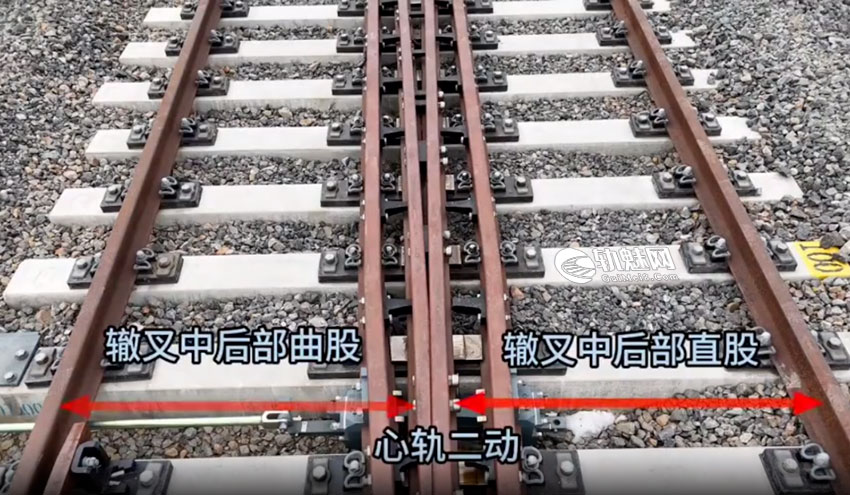

12.辙叉中后部直、曲股放置在心轨第二拉杆中心。

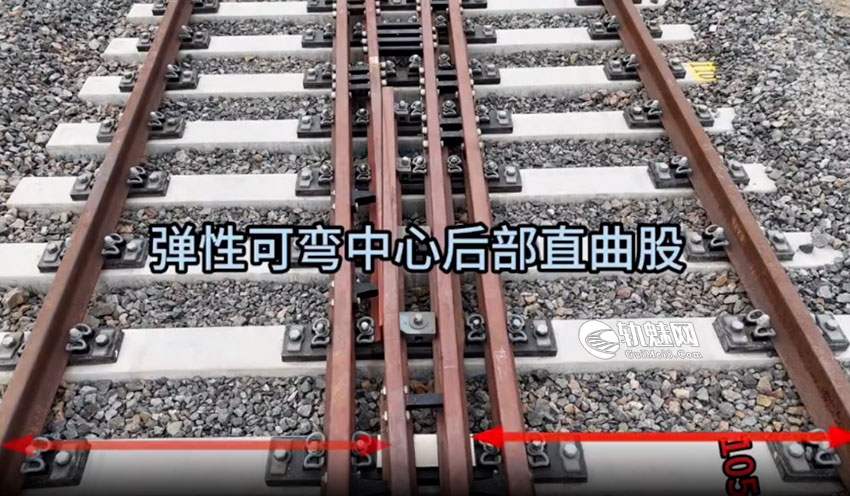

13.弹性可弯中心后部直曲股，放置在第105号岔枕螺栓中心。

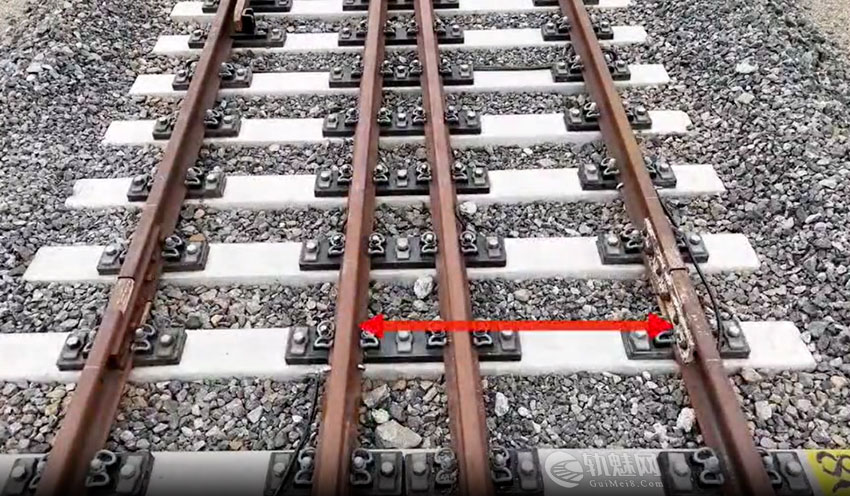

14.辙叉后部直、曲股，放置在第115号岔枕螺栓中心。

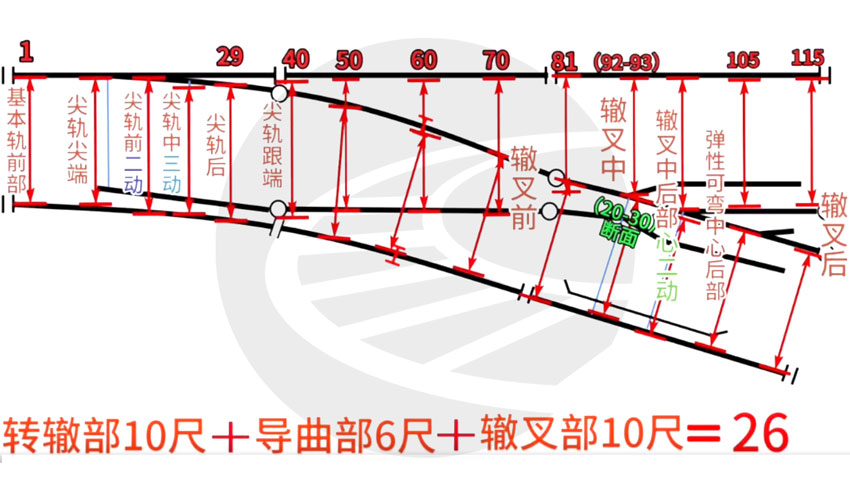

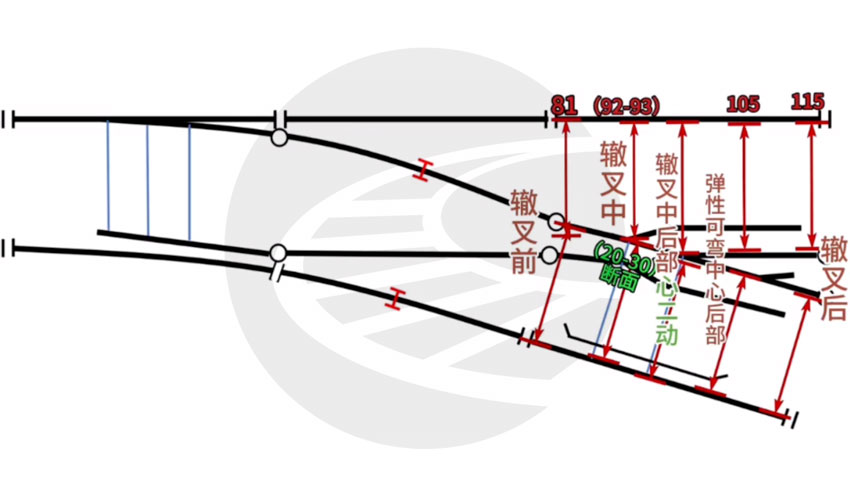

2 一组道岔共计检查26尺

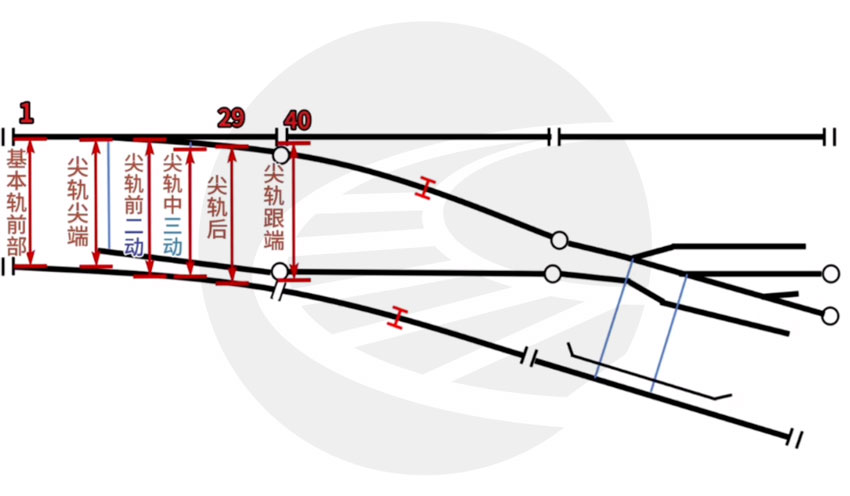

转辙部10尺：基本轨前部和尖轨尖端2尺；尖轨前、中、后3尺；直、曲股共6尺；尖轨跟端直、曲股2尺；

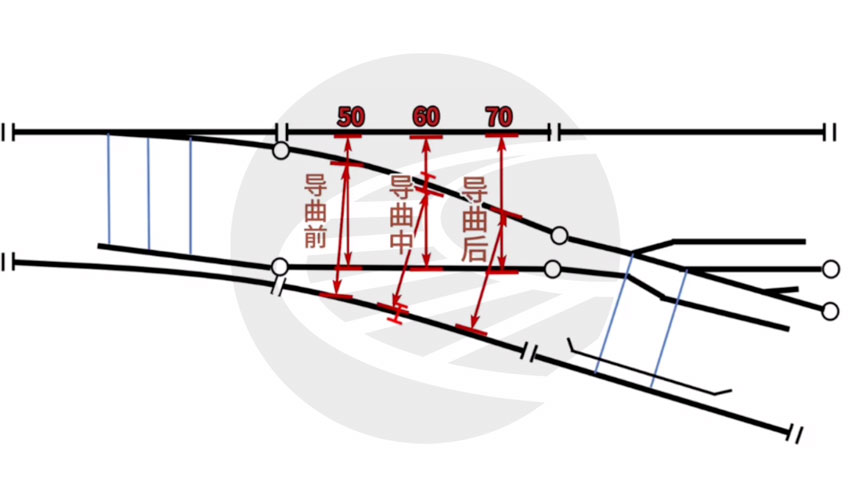

导曲部检查6尺：导曲前、导曲中、导曲后，直、曲股共6尺。

辙叉部检查10尺：辙叉前、中、后；较17尺增加辙叉中、后部和弹性可弯中心后部。

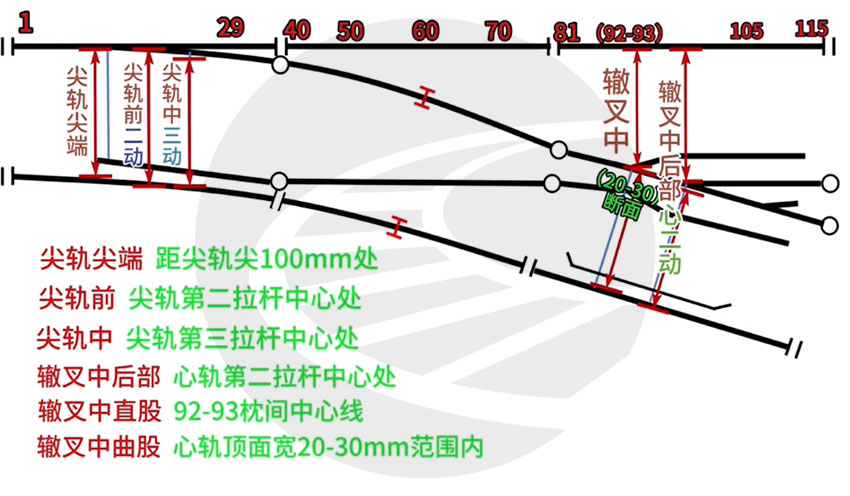

下尺位置：

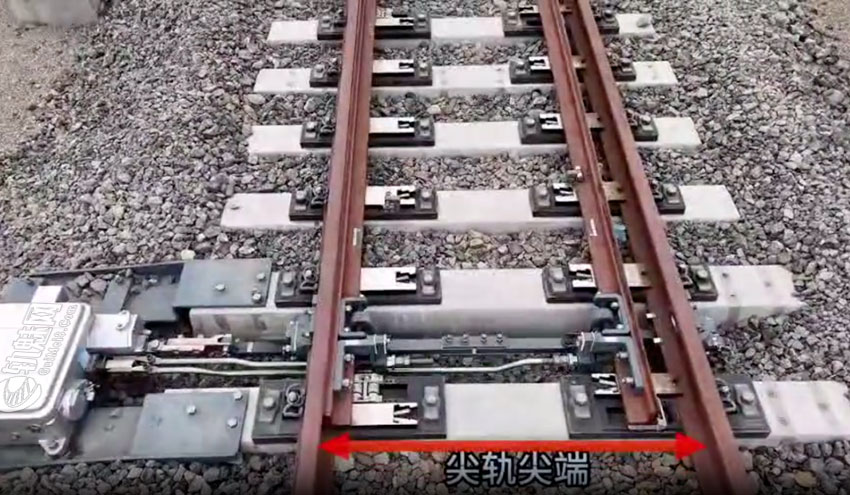

尖轨尖端在距尖轨尖100mm处；󠄐󠄹󠅀󠄪󠄢󠄡󠄦󠄞󠄧󠄣󠄞󠄢󠄡󠄦󠄞󠄡󠄣󠄧󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

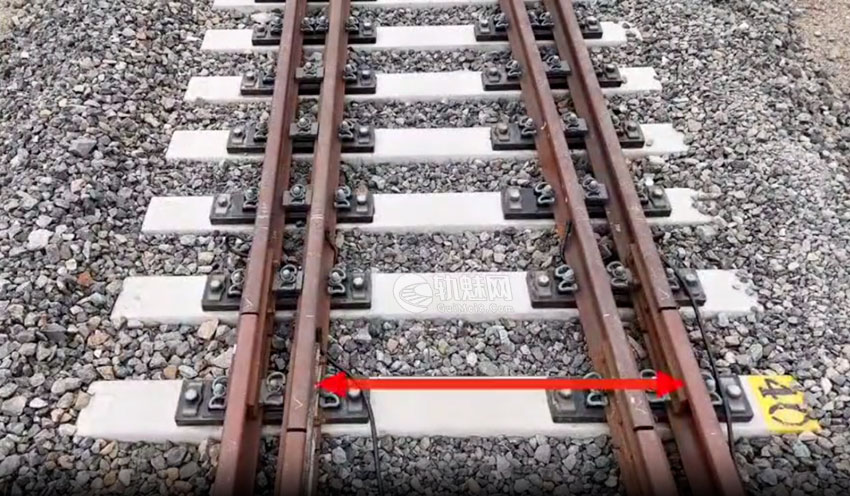

尖轨前、尖轨中、辙叉中后部放置在相对应的拉杆中心处；󠄐󠄹󠅀󠄪󠄢󠄡󠄦󠄞󠄧󠄣󠄞󠄢󠄡󠄦󠄞󠄡󠄣󠄧󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

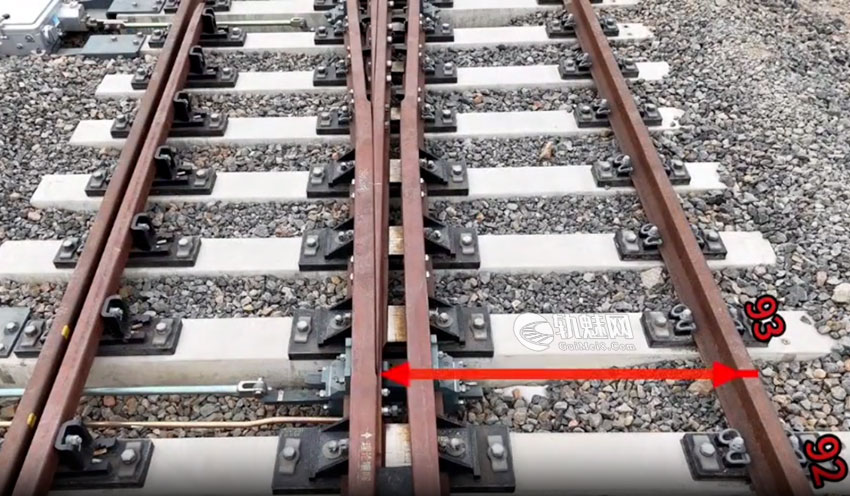

辙叉中直股放置在92与93号岔枕间中心线上；󠄐󠄹󠅀󠄪󠄢󠄡󠄦󠄞󠄧󠄣󠄞󠄢󠄡󠄦󠄞󠄡󠄣󠄧󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

辙叉中曲股放置在心轨顶面宽20-30mm断面范围内同时量取查照间隔。󠄐󠄹󠅀󠄪󠄢󠄡󠄦󠄞󠄧󠄣󠄞󠄢󠄡󠄦󠄞󠄡󠄣󠄧󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

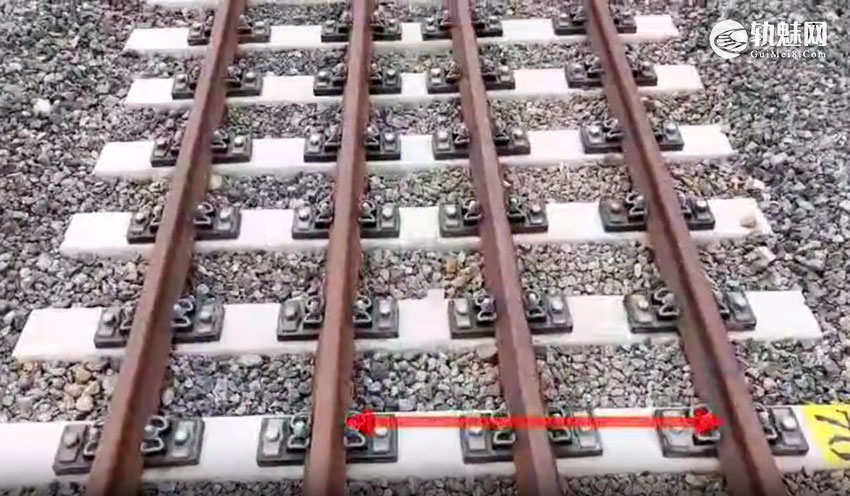

其余位置放置在规定的岔枕螺栓中心处。󠄐󠄹󠅀󠄪󠄢󠄡󠄦󠄞󠄧󠄣󠄞󠄢󠄡󠄦󠄞󠄡󠄣󠄧󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
