组合式螺栓套筒

设计背景

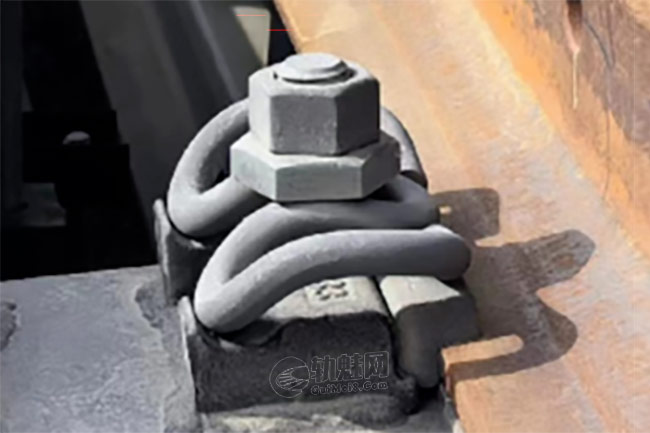

在日常维修作业中，松卸扣件和六角螺栓时，常常需要使用两台带有不同规格套筒的螺栓机，或频繁更换一台螺栓机上的套筒。这种操作方式使维修人员在作业过程中需要不断切换工具或更换配件，耽误了作业时间，进而影响整体作业进度。

参与人员

主创人：刘昱
共创人：马家威、田平、热依木、李钰季

设计思路

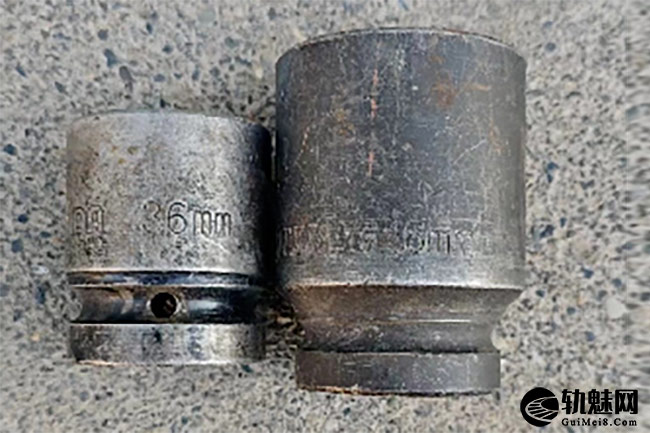

利用M46套筒大于M36套筒且不影响M36螺栓转动的特点，将M46套筒置于M36套筒下方，并严格控制M46套筒的深度，使M36螺栓能够紧密贴合M36套筒，避免空转，从而实现两者的有效结合。

研发过程

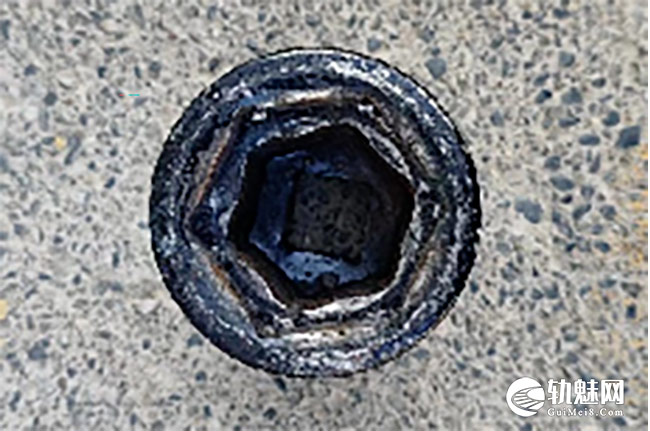

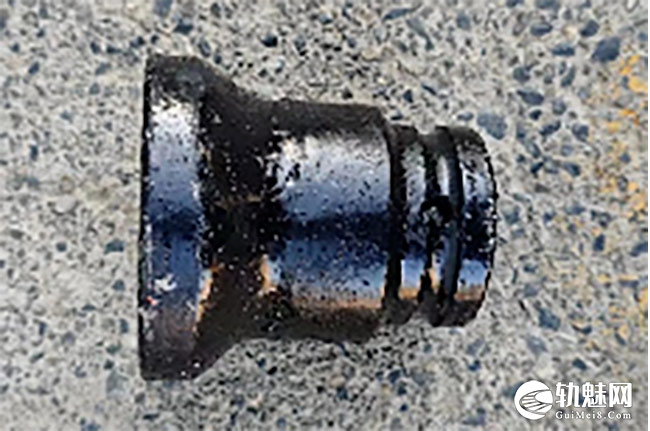

将M46套筒测量出合适的切割深度并进行切割，确保切割后的M46套筒高度与M46螺栓相等，既不影响M46螺栓的正常转动，也不会过高而导致M36螺栓和套筒不贴合。随后，将切割后的M46套筒与M36套筒焊接在一起，形成组合式套筒，用于拆卸螺栓。

使用效果

通过制作组合式螺栓套筒，大大节约了作业时间，提高了工作效率。以往采用老式套筒时，在作业地段需要来回松卸两次才能将螺栓完全松开；而使用组合式套筒后，仅需一次拆解即可完成，显著提升了工作效率。

推广意义

组合式螺栓套筒通过优化工具设计，将两种不同规格的套筒结合为一体，有效解决了传统套筒在维修作业中需要频繁更换或切换工具的问题。这一改进不仅显著提高了工作效率，还大幅减少了作业时间。此外，组合式螺栓套筒的改造过程简单且可复制，具有便捷实用的特点，便于推广和应用。
