设计背景
（通讯员：杨毅恒）在铁路轨道检测领域，弦绳是一种传统且关键的测量工具，主要用于测量轨道的高低、轨向以及曲线正矢等参数，对于保障铁路轨道的平顺性和列车运行安全起着重要作用。
参与人员
主创人：杨毅恒
共创人：陈佳文、赵炎
设计思路

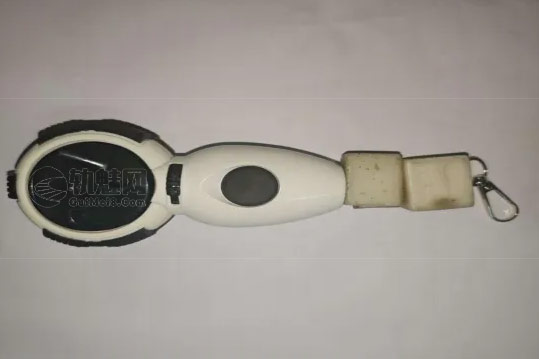

传统手动式铁路弦绳，主要依靠操作方式是需要两人将弦绳拉成水平，另一名工人用钢板尺在中间点进行测量，以此获取轨道数据。这种方式虽然简单直接，但存在诸多局限性。比如，人工拉绳时，很难保证弦绳始终处于理想的水平状态，容易因拉力不均匀产生测量误差；且操作繁琐，效率较低，在长距离线路检测时，耗时耗力。自收式弦绳以“便捷收放、稳定实用”为核心。采用卷簧作为自动回收动力，设计手动锁定按钮，展开后可固定长度，解锁即自动回收。端口加耐磨导向套防磨损，卷簧处设过载保护，整体兼顾收纳体积与展开长度，适配测量、施工等场景，实现“拉用锁止、松锁自收”的便捷体验。
研发过程

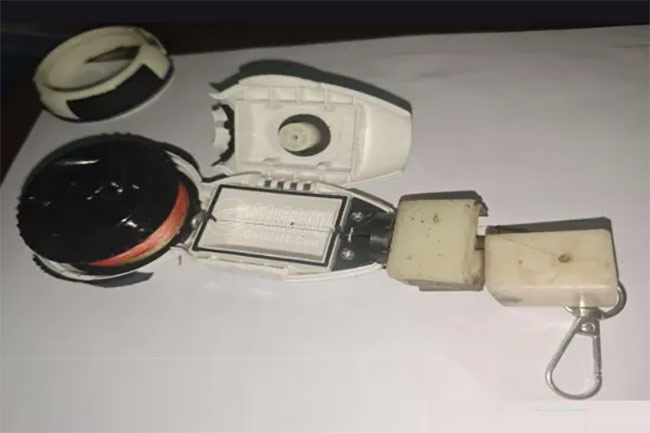

在材料和结构方面，采用高强度、低伸缩率的合成纤维材料，大大减少了因温度、湿度变化引起的伸缩误差，提升了测量精度。在设计上，选取带颜色的弦绳，十米一色，让测量人员可以更直观、快速地读取数据，减少了测量步骤和人为读数误差。同时，将收绳方式从手轮式转变成自收式，内置了自动收卷装置，由发条弹簧、齿轮和线轮等部件组成。在测量结束后，只需轻轻按下控制按钮，弦绳就能自动、整齐地收回到线轮中，避免了手动收绳的麻烦和混乱，极大提高了工作效率。而且，自收式弦绳的长度可根据实际测量需求进行调节，方便快捷。
使用效果
自收式弦绳主要应用于线路检查测量，能有效提升操作便捷性与工作效率。展开时，通过端部挂钩或卡扣可快速固定于目标点，配合锁定按钮能精准保持所需长度，弦绳自身高强度材料确保直线度稳定。回收时，解锁后卷簧驱动的自收机构自动将弦绳卷回收纳腔，阻尼设计避免收绳过快导致缠绕打结，收纳后体积小巧，便于携带和存放，解决了传统弦绳易散乱、收纳费时的问题。此外，对一线线检测量人员而言，能节省准备和整理时间，降低操作强度，尤其在线检道岔、测量曲线正矢等情境下优势更为突出。
推广意义
自收式弦绳能大幅缩短了作业时间，加快线路检查测量进度，在提升作业效率方面的优势尤为突出。另一方面，弦绳采用十米一色，对十米弦绳测量能有效保持测量长度，可以使作业人员能够快速，准确的读取数值，从本质上提升了作业质量和作业效率，且该装置成本低，制作简易，携带方便、安装简单兼具经济性和实用性，具有极高的推广价值。
󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
